نحوه شارژ آسان باتری لیتیومی
مقدمه
اگر به فکر شارژ اصولی و کم هزینه باتری های لیتیومی خود افتاده اید این مطلب برای شما است تا بهترین تصمیم رو بگیرید.
از چه ماژولی استفاده کنم ؟
این موضوع که دقیقا باید از چه ماژولی استفاده کنید مستلزم اینه که بدانید کدام یک از افراد زیر هستید :
- من میخواهم یک عدد باتری لیتیومی شارژ کنم یا چندین باتری لیتیومی (1 تا 4 عدد) با برند یکسان و ظرفیت یکسان موازی شده را میخواهم شارژ کنم (ولتاژ تغییری نکرده و 3.7 ولت است) --> مشاهده انواع ماژول تک سل TP4056
- من میخواهم دو عدد باتری لیتیومی سری رو شارژ کنم --> مشاهده ماژول شارژ باتری لیتیومی 2 سل با ورودی Type-C
- من میخواهم سه عدد باتری لیتیومی سری رو شارژ کنم --> مشاهده انواع ماژول 3 سل
- من میخواهم چهار عدد باتری لیتیومی سری رو شارژ کنم --> مشاهده انواع ماژول 4 سل
توجه داشته باشید که ماژول های 2 سل میتوانند کار ماژول تک سل را هم انجام دهند با این تفاوت که قیمت آنها بالاتر است و یا 3 سل ها میتوانند کار 2 سل و تک سل را انجام دهند و همچنین 4 سل ها میتوانند کار 3 سل ، 2 سل و تک سل را انجام دهند.
همچنین برای آنان که علاقه مند به شارژ باتری لیتیومی برای شارژ موبایل (ساخت پاوربانک) هستند محصولات زیر پیشنهاد میشود:

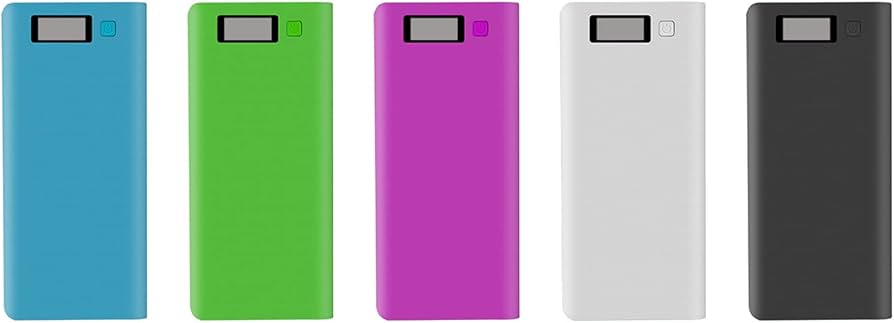

کیس پاوربانک 8 تایی حرفه ای با نمایشگر میزان شارژ در رنگ های متنوع
موجود
13,200,000 ریال
شناسه:
60956305
| وزن | 110 گرم |
|---|---|
| طول (میلی متر) | 130 |
| عرض (میلی متر) | 100 |
| ارتفاع (میلی متر) | 10 |
| تعداد در بسته | بسته 1 عددی (تکی), بسته 10 عددی |
کیس پاوربانک 5 تایی 2 پورت با نمایشگر میزان شارژ و چراغ قوه
موجود
10,648,000 ریال
شناسه:
60956302
| وزن | 120 گرم |
|---|---|
| تعداد در بسته | بسته 1 عددی (تکی), بسته 10 عددی |

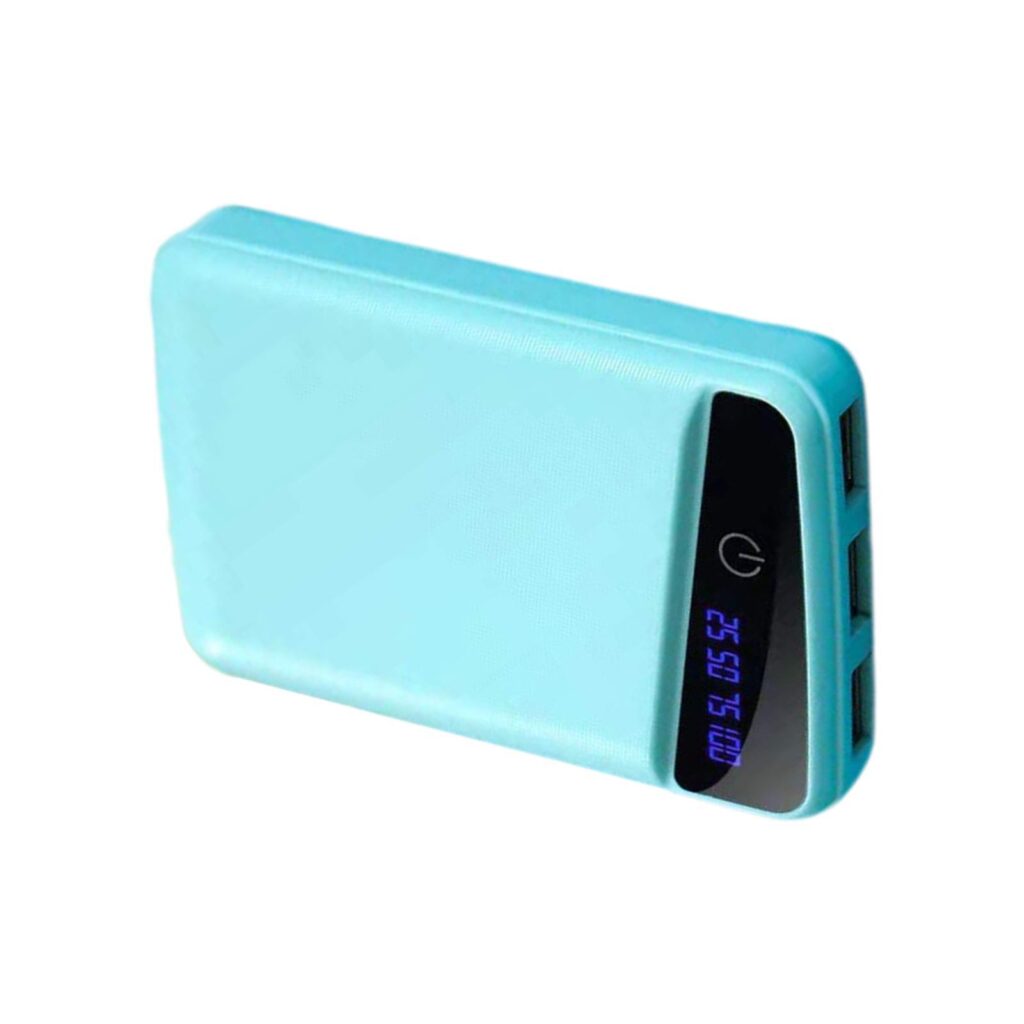

کیس پاوربانک 3 تایی با نمایشگر میزان شارژ و 2 خروجی
موجود
7,000,000 ریال
شناسه:
60956310
| وزن | 120 گرم |
|---|---|
| تعداد در بسته | بسته 1 عددی (تکی), بسته 10 عددی |
کیس پاوربانک قلمی با یک خروجی
ناموجود
0 ریال
شناسه:
60956304
| وزن | 80 گرم |
|---|---|
| طول (میلی متر) | 90 |
| عرض (میلی متر) | 70 |
| ارتفاع (میلی متر) | 10 |
| تعداد در بسته | بسته 1 عددی (تکی), بسته 50 عددی |
چگونه از ماژول شارژ باتری لیتیومی استفاده کنم ؟ راهنمایی اتصالات
حالا که ماژول مناسب خودتون رو برای شارژ باتری لیتیومی انتخاب نمودید حالا وقت آن است که نحوه اتصالات مدار رو یادبگیرید ، برای این کار طبق تصاویر زیر:
- ابتدا B+ را به قطب مثبت باتری لیتیومی و B- را به قطب منفی باتری لیتیومی متصل میکنیم. (پیشنهاد من استفاده از جاباتری 18650 مناسب است.)
- سپس شارژر خود را به ورودی tp4056 متصل میکنیم. همچنین مانند تصویر زیر میتوانیم ورودی انرژی را از پنل خورشیدی تامین کنیم و یا از قسمت های + و - روی برد استفاده نماییم.
- حالا به صورت اختیاری اگر خواستیم میتوانیم طبق تصویر زیر خروجی های out+ و out- برد رو به مدارمون یا کیتمون یا ماژولمون و یا ... متصل کنیم. این جوری دیگه برای شارژ باتری مون لازم نیست اون رو از مدار جدا کنیم و میشه در حال استفاده شارژش هم بکنیم.
