مقدمه
اگر به ساخت پروژههای صوتی علاقهمند هستید، در این آموزش به صورت کامل یاد میگیرید چگونه یک اسپیکر بلوتوثی شارژی حرفهای بسازید که هم قابل حمل باشد و هم کیفیت صدای بسیار خوبی ارائه دهد. هسته اصلی این پروژه، ماژول آمپلیفایر بلوتوثی CT14 است که اتصال ساده، توان مناسب و مصرف انرژی پایین دارد. در ادامه علاوه بر معرفی ماژول، مراحل ساخت، اتصال قطعات و نکات مهم مونتاژ را بررسی میکنیم.
ماژول آمپلی فایر استریو 2x5W بلوتوثی CT14 / JZ-B5W2+ با پورت شارژ Micro USB
موجود
ماژول شارژ باتری لیتیومی تک سل TP4056 محافظ دار Type-C
موجود
بلندگو و اسپیکر 4Ohm 2.2Inch عروسکی
موجود
جا باتری تکی باتری لیتیومی 18650 مشکی
موجود
باتری لیتیوم 18650 نو و قدرتمند 3.7 ولت 6800 میلی آمپر Ruilang
ناموجود
معرفی ماژول آمپلی فایر بلوتوثی CT14
پیش از شروع لحیمکاری، بهتر است با قابلیتهای این ماژول آشنا شوید. ماژول CT14 یک آمپلیفایر استریو کممصرف و پرقدرت است که امکان اتصال به دو اسپیکر ۵ وات را به راحتی فراهم میکند. این ماژول علاوه بر بلوتوث، امکان تغذیه و اتصال از طریق USB را نیز دارد.
مشخصات فنی ماژول CT14
پشتیبانی از دو اسپیکر 5 وات
بلوتوث نسخه 4.2 با نام شناسایی: JZ-B5W2
کلاس تقویتکننده: Class-F (کممصرف و پایدار)
ولتاژ ورودی:
از طریق Micro USB: حداکثر 5 ولت با جریان 1 آمپر
از طریق کانکتور برد: 3.7 تا 5 ولت
قابلیت اتصال به:
موبایل
لپتاپ
کامپیوتر بدون بلوتوث از طریق کابل USB به میکرو USB
مراحل ساخت اسپیکر بلوتوثی شارژی

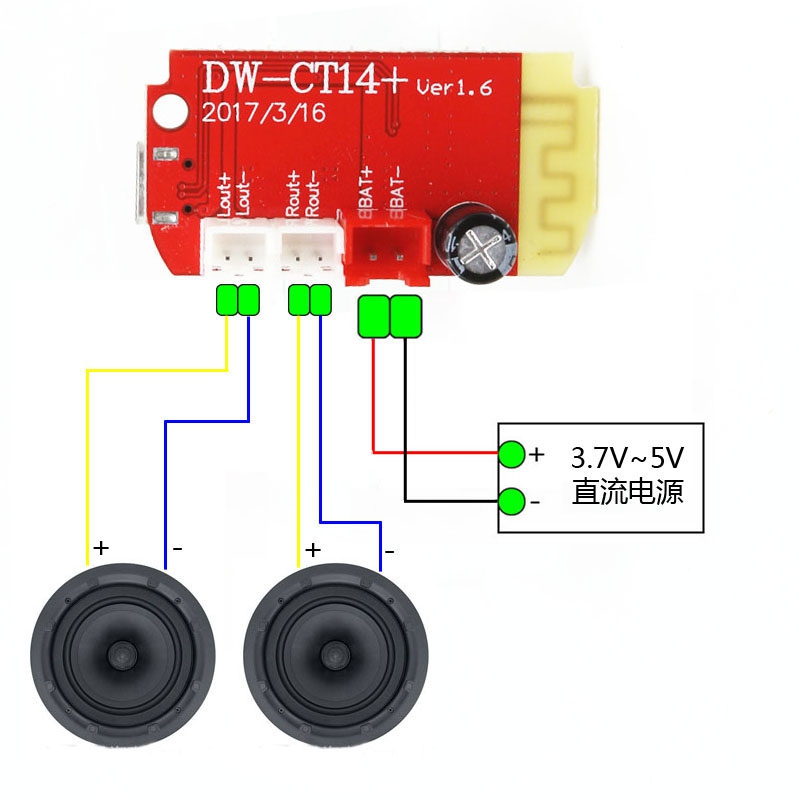

مرحله اول: اتصال و لحیمکاری اسپیکرها
اسپیکرهای معرفیشده دارای محل مشخص قطب مثبت و منفی هستند. سیمهای خروجی ماژول CT14 را مطابق پلاریته روی اسپیکرها لحیم کنید و سپس کانکتورها را به ماژول متصل نمایید.
مرحله دوم: اتصال ماژول شارژ TP4056
برای شارژ باتری از ماژول TP4056 استفاده میکنیم.
سیمهای جاباتری 18650 را مطابق تصویر مرجع به پدهای BAT+ و BAT- ماژول TP4056 لحیم کنید. سپس باتری را داخل جاباتری قرار دهید تا امکان شارژ فراهم شود.
مرحله سوم: اتصال بلوتوث و تست عملکرد
پس از اطمینان از شارژ بودن باتری:
بلوتوث گوشی یا دستگاه خود را روشن کنید.
نام JZ-B5W2 را جستوجو کرده و به آن متصل شوید.
یک موزیک پخش کنید و از صدای شفاف اسپیکر دستساز خود لذت ببرید.
تبریک! شما موفق شدید یک اسپیکر بلوتوثی شارژی دستساز حرفهای بسازید.
مرحله چهارم (اختیاری اما پیشنهادی): ساخت جعبه و زیباسازی
برای افزایش دوام، نظم بهتر قطعات و ظاهر زیبا، پیشنهاد میشود از جعبههای پلاستیکی مناسب پروژه استفاده کنید. جعبههای سوراخدار و چندتکه انتخابهای بسیار مناسبی برای این پروژه هستند. همچنین میتوانید پک کامل قطعات این پک را همراه با جعبه ویژه آن که در پایین آمده خریداری نمایید.
نکات مهم و کاربردی
حتماً از باتری لیتیومی سالم و باکیفیت استفاده کنید. از انواع باتری های لیتیوم و غیره ما دیدن نمایید.
در لحیمکاری به پلاریتهها توجه کامل داشته باشید.
در صورت استفاده طولانیمدت از اسپیکر، تهویه مناسب جعبه را در نظر بگیرید.
اگر قصد دارید توان بیشتری بگیرید و همچنین از صدای باکیفیت تری برخوردار شوید میتوانید از اسپیکرهای استاندارد و باکیفیت تری استفاده کنید. البته توجه داشته باشید این ماژول آمپلی فایر به شما استفاده حداکثر دو اسپیکر 5 وات را میدهد از انواع ماژول های آمپلی فایر ما دیدن نمایید.
جمعبندی
با استفاده از ماژول قدرتمند CT14 و چند قطعه ساده، میتوانید یک اسپیکر بلوتوثی شارژی با صدای مطلوب، اتصالات آسان و قابلیت حمل بسازید. این پروژه علاوه بر کاربردی بودن، یک تجربه جذاب آموزشی نیز به شمار میرود و ما در این آموزش بیشتر هدف ما آشنایی شما با دنیای جذاب الکترونیک و ماژول های الکترونیکی به خصوص آمپلی فایر بود. امیدواریم از این آموزش لذت برده باشید.
