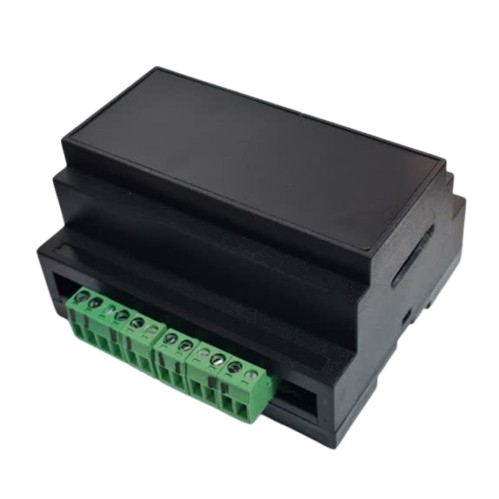

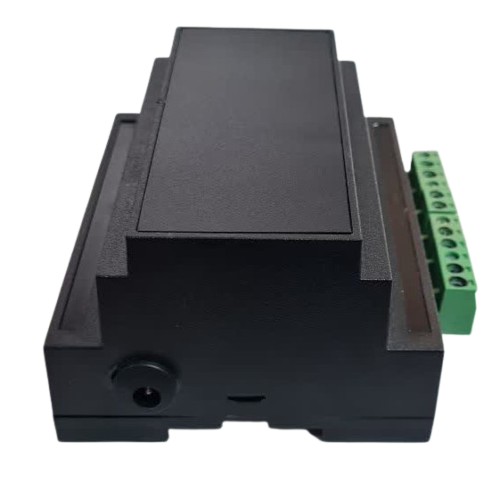

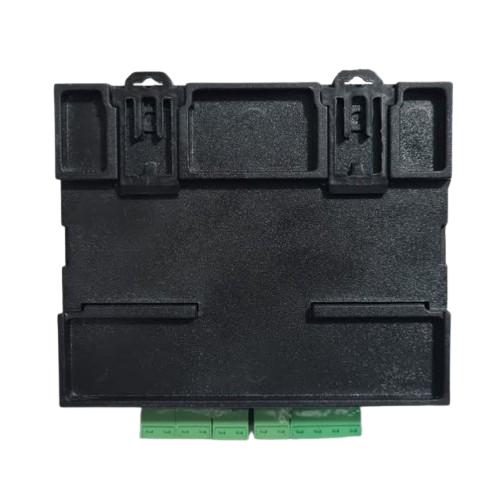

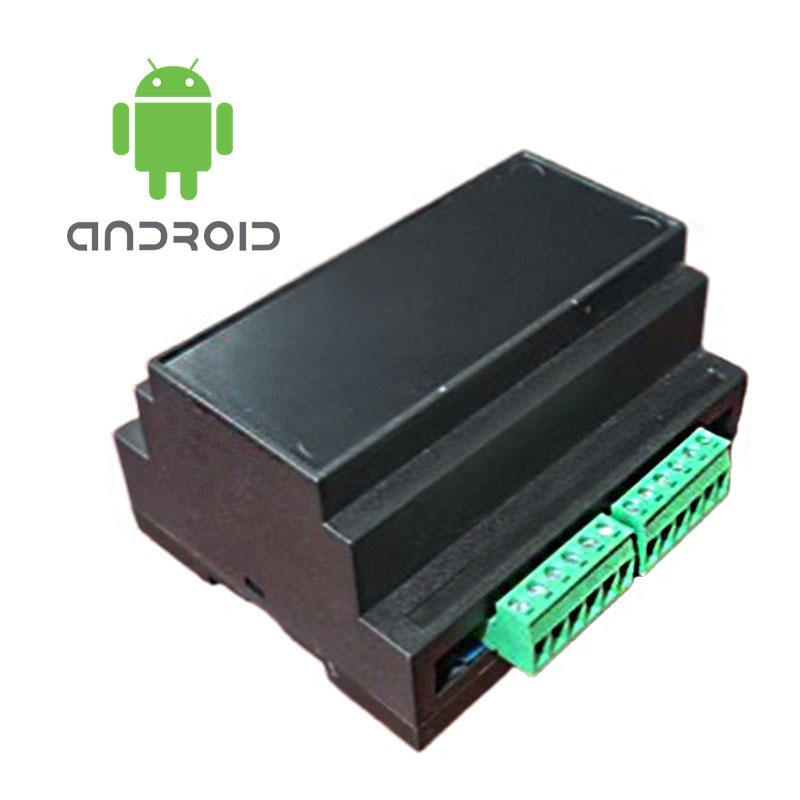

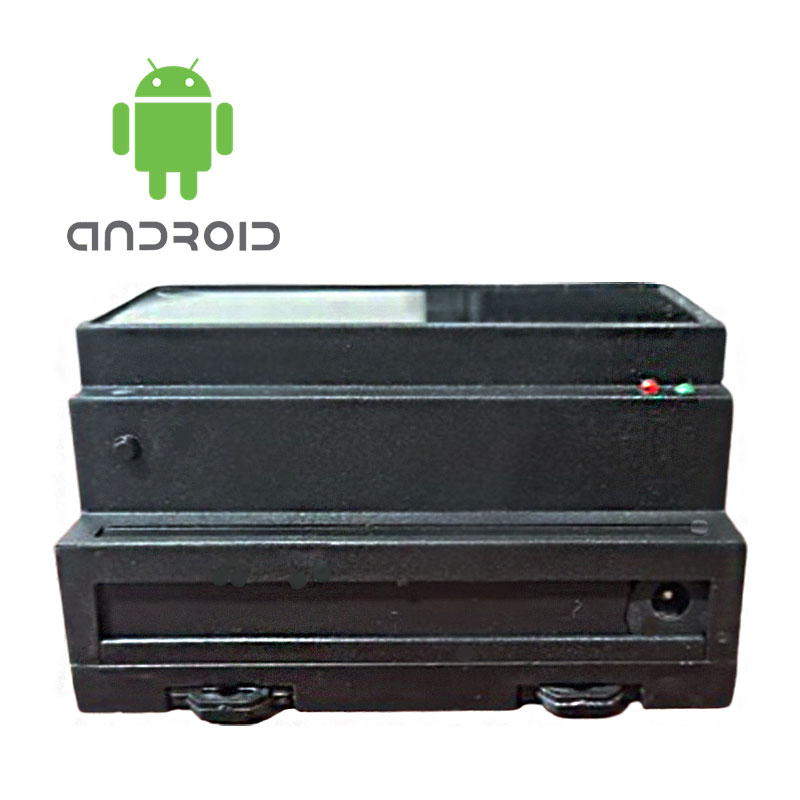

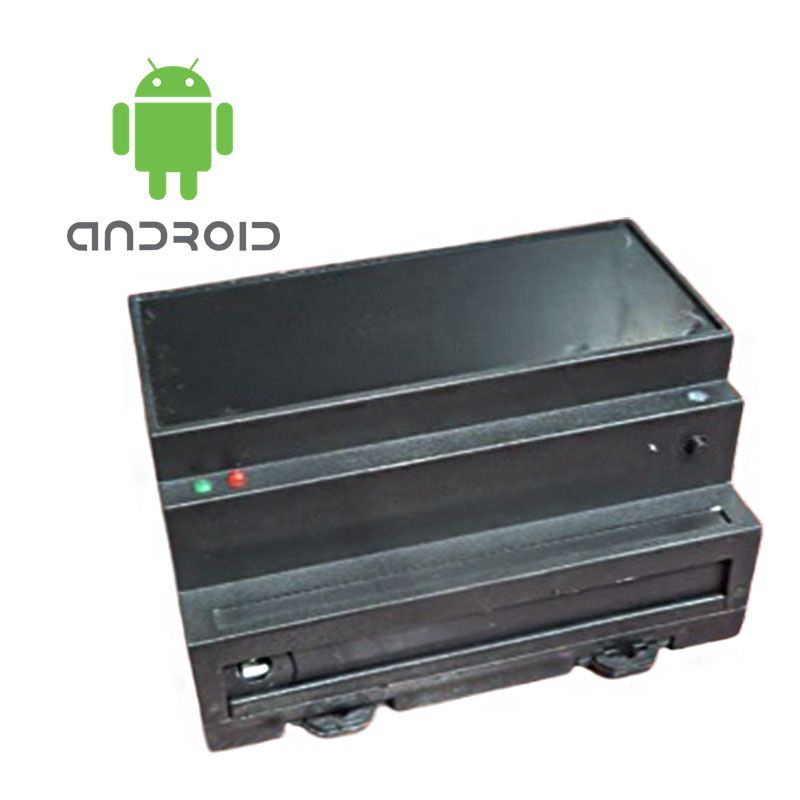

سیستم کنترل پیامکی ۴ کانال GIGA1001
دستگاه کنترل پیامکی 4 کانال GIGA1001 با اپلیکیشن، قابلیت تایمر و امکانات امنیتی، یک کنترلر هوشمند صنعتی است که امکان کنترل تجهیزات برقی از طریق پیامک (SMS) را بدون نیاز به اینترنت فراهم می‌کند. تنها کافی است یک سیم‌کارت داخل دستگاه قرار دهید تا بتوانید از هر نقطه ایران یا حتی خارج از کشور، تجهیزات الکتریکی خود را تنها با ارسال یک پیامک کنترل کنید.
این دستگاه برای کاربردهای خانگی، صنعتی، کشاورزی و هوشمندسازی طراحی شده و در هر مکانی که پوشش شبکه تلفن همراه وجود داشته باشد، قابل استفاده است.
کاربردهای دستگاه کنترل پیامکی GIGA1001
سیستم کنترل پیامکی GIGA1001 برای کنترل انواع تجهیزات برقی مناسب است، از جمله:
- روشن و خاموش کردن روشنایی
- کنترل پمپ آب
- کنترل موتورهای الکتریکی
- مدیریت سیستم‌های گرمایشی و سرمایشی
- کنترل تجهیزات گلخانه و کشاورزی
- کنترل تابلو برق
- کنترل تجهیزات صنعتی و کارگاهی
- استفاده در ویلا، باغ، کارخانه، انبار و ساختمان‌های اداری
ویژگی‌های اصلی دستگاه
- کنترل تجهیزات از طریق پیامک (SMS)
- بدون نیاز به اینترنت یا Wi-Fi
- پشتیبانی از یک سیم‌کارت استاندارد
- دارای ۴ خروجی رله مستقل
- امکان کنترل هر خروجی به‌صورت جداگانه
- روشن یا خاموش کردن هم‌زمان تمامی خروجی‌ها
- تایمر داخلی برای هر خروجی
- ارسال پیام تأیید پس از اجرای هر فرمان
- دریافت گزارش لحظه‌ای از وضعیت دستگاه
- مدیریت کاربران و تعیین سطح دسترسی
- قابلیت ذخیره اطلاعات در حافظه داخلی
- عملکرد پایدار، مصرف انرژی پایین و قابلیت اطمینان بالا
کنترل چهار رله مستقل
دستگاه دارای ۴ رله خروجی مستقل است که هرکدام به‌صورت جداگانه قابل کنترل هستند. کاربران می‌توانند هر خروجی را روشن یا خاموش کرده یا برای مدت زمان مشخص فعال کنند.
همچنین امکان روشن یا خاموش کردن هم‌زمان تمامی خروجی‌ها تنها با ارسال یک پیامک وجود دارد.
تایمر هوشمند
برای هر خروجی می‌توان زمان روشن ماندن را بر حسب دقیقه تعیین کرد. پس از پایان زمان مشخص‌شده، رله به‌صورت خودکار خاموش می‌شود و نیازی به ارسال فرمان مجدد نیست.
این قابلیت برای کنترل پمپ آب، روشنایی، موتور، فن، آبیاری و سایر تجهیزات بسیار کاربردی است.
سیستم مدیریت کاربران و امنیت
برای افزایش امنیت، دستگاه از سیستم مدیریت کاربران بهره می‌برد.
امکانات امنیتی شامل:
- تعریف یک شماره به‌عنوان مدیر (Administrator)
- امکان ثبت تا ۲۰ شماره مجاز
- افزودن یا حذف کاربران مجاز
- تغییر شماره مدیر
- فعال یا غیرفعال کردن حالت امنیتی
در حالت امنیتی تنها شماره‌های ثبت‌شده امکان ارسال فرمان دارند و در صورت غیرفعال بودن این قابلیت، تمامی شماره‌ها قادر به کنترل دستگاه خواهند بود.
ذخیره دائمی تنظیمات
تمامی اطلاعات شامل:
- شماره مدیر
- شماره‌های مجاز
- تنظیمات امنیتی
- سایر اطلاعات دستگاه
در حافظه داخلی Flash ذخیره می‌شوند؛ بنابراین حتی پس از قطع برق یا ریست شدن دستگاه، هیچ‌یک از تنظیمات حذف نخواهند شد.
گزارش وضعیت دستگاه
کاربر می‌تواند تنها با ارسال یک پیامک، اطلاعات زیر را دریافت کند:
- وضعیت تمامی رله‌ها
- زمان باقی‌مانده تایمرها
- وضعیت عملکرد دستگاه
همچنین پس از اجرای هر فرمان، دستگاه به‌صورت خودکار پیام تأیید ارسال می‌کند تا از اجرای صحیح دستور اطمینان حاصل شود.
مشخصات فنی
- مدل: GIGA1001
- نوع کنترل: پیامکی (SMS)
- تعداد خروجی: ۴ رله مستقل
- ولتاژ تغذیه: ۱۲ ولت DC
- جریان موردنیاز: ۲ آمپر
- نوع ارتباط: شبکه تلفن همراه (GSM)
- نیاز به اینترنت: ندارد
- حافظه داخلی: Flash با حفظ اطلاعات پس از قطع برق
- قابلیت توسعه برای افزودن امکانات و خروجی‌های بیشتر در نسخه‌های آینده
ترتیب ترمینال های خروجی
ترمینال‌های خروجی از چپ به راست به‌ترتیب زیر هستند:
- Relay 1 NO
- Relay 1 COM
- Relay 1 NC
- Relay 2 NO
- Relay 2 COM
- Relay 2 NC
- Relay 3 NO
- Relay 3 COM
- Relay 3 NC
- Relay 4 NO
- Relay 4 COM
- Relay 4 NC
NO: کنتاکت باز (Normally Open)
COM: مشترک (Common)
NC: کنتاکت بسته (Normally Closed)

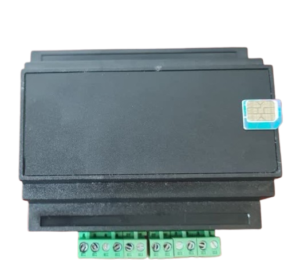

راهنمای اتصال و نصب سیم کارت به دستگاه
دقیقا طبق تصویر سیم کارت را در محل خودش جا گزاری نمایید.
—>
راهنمای دستورات پیامکی
تمامی دستورات باید بدون فاصله اضافی و با حروف انگلیسی ارسال شوند. دستگاه نسبت به بزرگ یا کوچک بودن حروف حساس نیست.
کنترل رله‌ها
| دستور | عملکرد |
|---|---|
R1 ON | روشن کردن رله ۱ |
R1 OFF | خاموش کردن رله ۱ |
R2 ON / R2 OFF | کنترل رله ۲ |
R3 ON / R3 OFF | کنترل رله ۳ |
R4 ON / R4 OFF | کنترل رله ۴ |
تایمر خروجی
فرمت دستور:
R1xx
که در آن xx مدت زمان روشن ماندن رله بر حسب دقیقه است.
مثال‌ها
R15→ روشن شدن رله ۱ به مدت ۵ دقیقهR130→ روشن شدن رله ۱ به مدت ۳۰ دقیقهR2120→ روشن شدن رله ۲ به مدت ۱۲۰ دقیقهR460→ روشن شدن رله ۴ به مدت ۶۰ دقیقه
پس از پایان زمان تعیین‌شده، رله به‌صورت خودکار خاموش می‌شود.
کنترل هم‌زمان خروجی‌ها
| دستور | عملکرد |
AN | روشن کردن تمامی رله‌ها |
AF | خاموش کردن تمامی رله‌ها |
مشاهده وضعیت
| دستور | عملکرد |
ST | نمایش وضعیت تمامی خروجی‌ها، تایمرها و وضعیت دستگاه |
دستورات مدیریتی
| دستور | عملکرد |
ADMIN | نمایش شماره مدیر |
CHANGEADMIN=09XXXXXXXXX | تغییر شماره مدیر |
ADD=09XXXXXXXXX | افزودن شماره مجاز |
DEL=09XXXXXXXXX | حذف شماره مجاز |
LIST | نمایش فهرست شماره‌های مجاز |
تنظیمات امنیتی
| دستور | عملکرد |
SECURITY ON | فعال‌سازی حالت امنیتی |
SECURITY OFF | غیرفعال‌سازی حالت امنیتی |
در حالت امنیتی تنها شماره‌های ثبت‌شده امکان ارسال فرمان دارند.
نکات مهم
- دستگاه قابلیت ذخیره ۲۰ شماره مجاز را دارد.
- شماره مدیر به تمامی دستورات مدیریتی دسترسی کامل دارد.
- پس از اجرای هر فرمان، پیام تأیید برای فرستنده ارسال می‌شود.
- تمامی تنظیمات حتی پس از قطع برق یا ریست دستگاه حفظ خواهند شد.
- دستورات نسبت به بزرگ یا کوچک بودن حروف انگلیسی حساس نیستند.
چرا GIGA1001 ؟
اگر به دنبال یک دستگاه کنترل پیامکی حرفه‌ای همراه با اپلیکیشن اندروید برای کنترل تجهیزات برقی از راه دور هستید، GIGA1001 با امکاناتی مانند کنترل چهار رله مستقل، تایمر هوشمند، مدیریت کاربران، ارسال گزارش وضعیت، امنیت بالا و عدم نیاز به اینترنت، انتخابی ایده‌آل برای کاربردهای خانگی، صنعتی و کشاورزی خواهد بود.
