ماژول آمپلی فایر بلوتوثی استریو 2x220W با ساب ووفر 350W مدل XY-S350H و تراشه TPA3251
ماژول XY-S350H یک آمپلی فایر دیجیتال 2.1 کاناله بر پایه تراشه قدرتمند TPA3251 است که دو کانال استریو با توان حداکثر 2×220 وات و یک خروجی اختصاصی 350 وات برای ساب ووفر را ارائه میدهد. این برد علاوه بر بلوتوث 5.1، از ورودیهای AUX، فلش USB و USB Sound Card نیز پشتیبانی میکند و برای ساخت سیستمهای صوتی حرفهای، اسپیکرهای Hi-Fi و پروژههای DIY گزینهای بسیار مناسب محسوب میشود.
دانلود اپلیکیشن اندروید برای کنترل آمپلی فایر XY-S350H

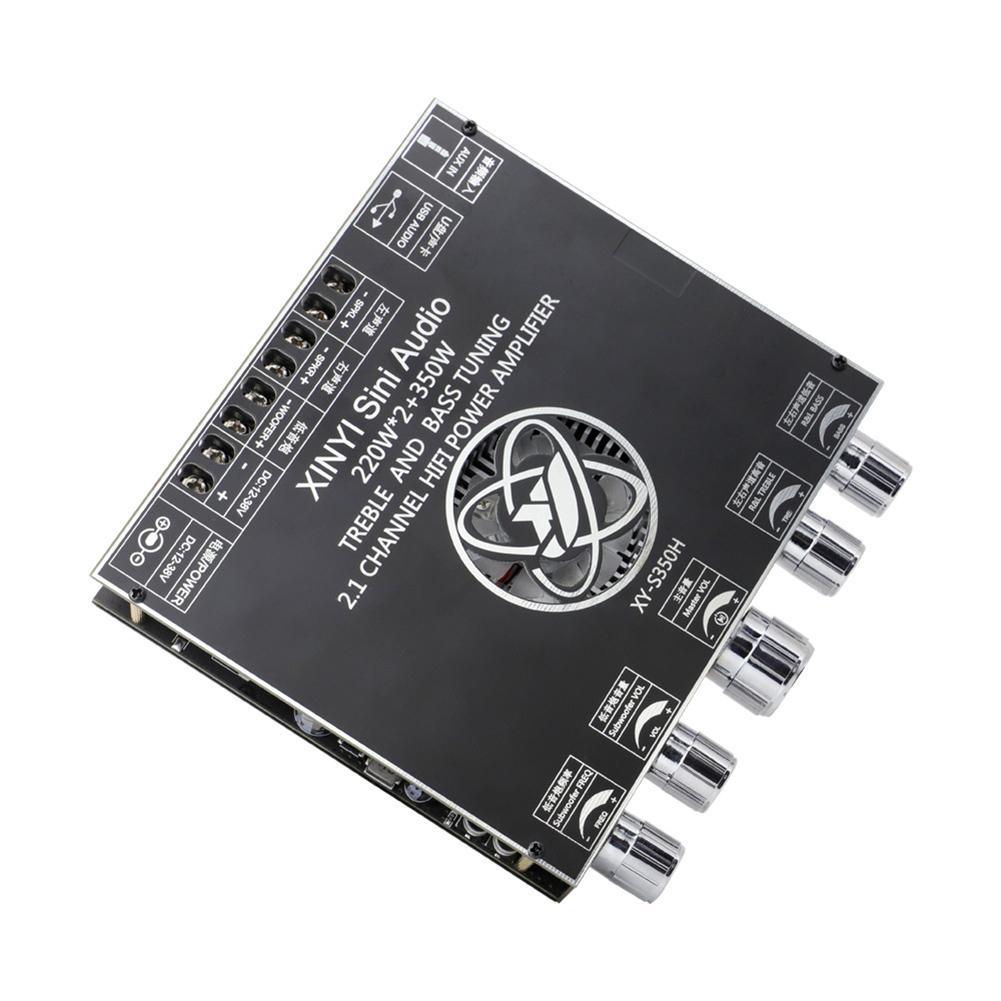

ساختار فیزیکی ماژول آمپلی فایر بلوتوثی استریو 2x220W با ساب ووفر 350W مدل XY-S350H و تراشه TPA3251

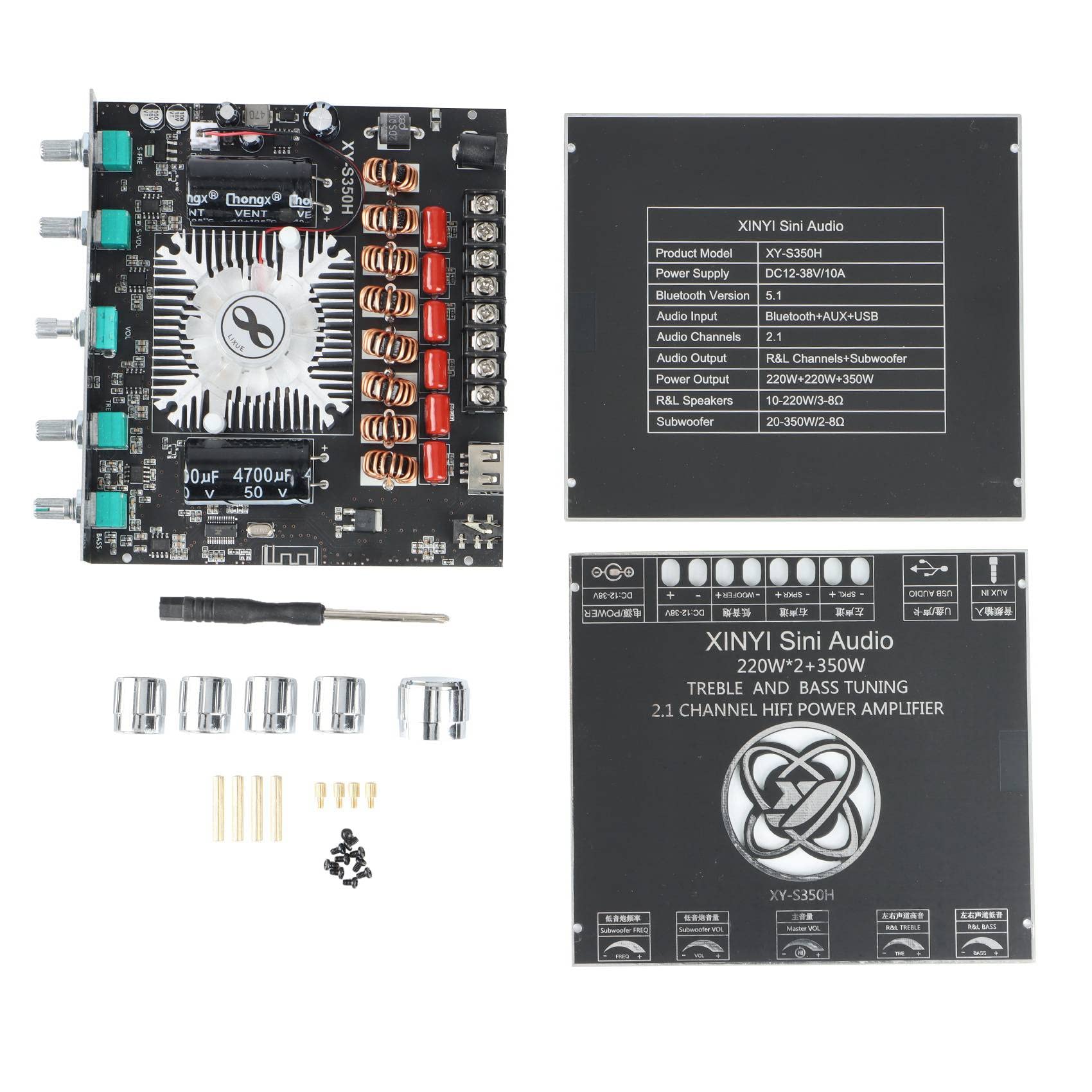

ماژول XY-S350H دارای هیتسینک بزرگ آلومینیومی، ترمینالهای مجزای خروجی بلندگوهای چپ، راست و ساب ووفر، ورودی تغذیه DC، درگاه AUX، پورت USB، آنتن بلوتوث داخلی و انکودر چرخشی تنظیم صدا است. همچنین ولومهای مستقل برای تنظیم Bass، Treble و صدای ساب ووفر روی برد تعبیه شدهاند و کیفیت مونتاژ مناسب آن باعث کاهش نویز و افزایش پایداری عملکرد میشود.
مشخصات فنی ماژول آمپلی فایر XY-S350H
- مدل: XY-S350H
- چیپ اصلی: TPA3251
- نوع آمپلی فایر: Class D
- توان خروجی: 2×220 وات + 350 وات ساب ووفر (حداکثر)
- ولتاژ کاری: 12 تا 38 ولت DC
- ولتاژ پیشنهادی: 24 تا 36 ولت DC
- نسخه بلوتوث: Bluetooth 5.1
- ورودیها: Bluetooth، AUX، USB Flash و USB Sound Card
صفحه رسمی تراشه TPA3251 شرکت Texas Instruments
کاربردهای ماژول

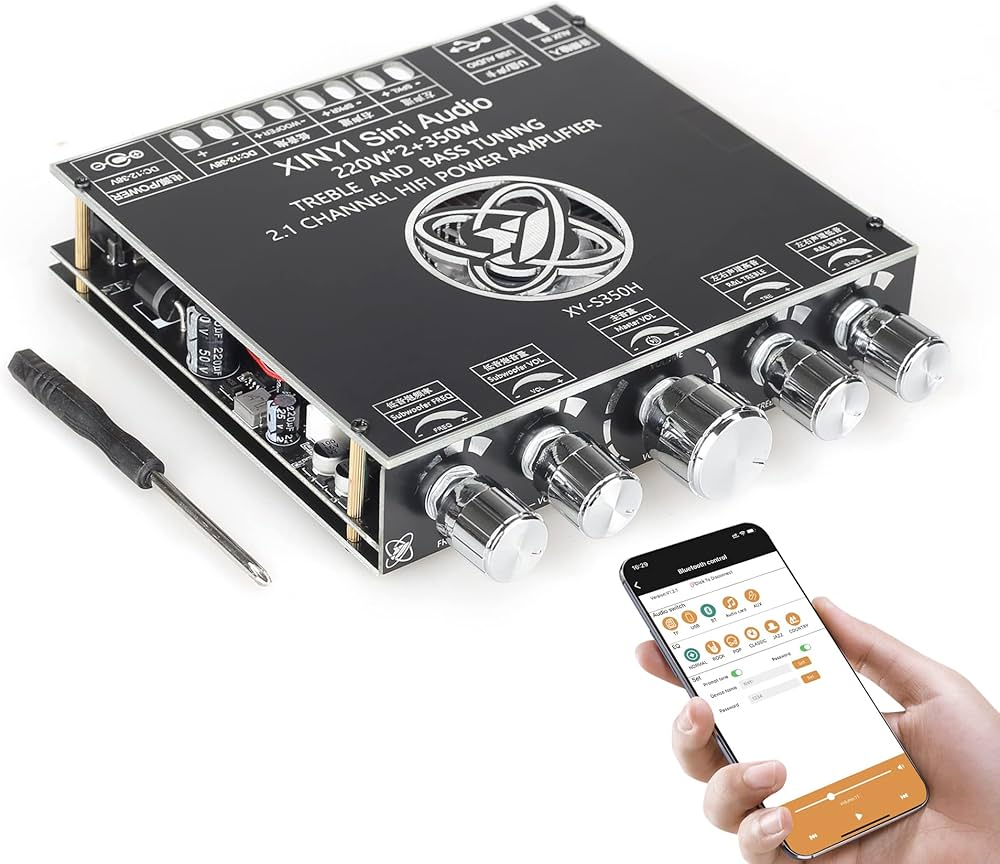

این ماژول برای ساخت سیستمهای صوتی حرفهای 2.1 کاناله، اسپیکرهای بلوتوثی قدرتمند، سینمای خانگی، سیستمهای صوتی خودرو، تجهیزات صوتی فروشگاهی، اسپیکرهای اکتیو، پروژههای DIY و سیستمهای پخش موسیقی با کیفیت Hi-Fi طراحی شده است. وجود خروجی مستقل ساب ووفر باعث ایجاد بیس عمیق و تفکیک بهتر صدا شده و ورودی USB نیز امکان پخش مستقیم فایلهای صوتی را بدون تجهیزات جانبی فراهم میکند. همچنین امکان کنترل برخی تنظیمات از طریق اپلیکیشن Sinilink در برخی نسخههای این برد وجود دارد.
مزایا و معایب در مقایسه با ماژولهای مشابه
در مقایسه با ماژولهای مبتنی بر TPA3116D2، برد XY-S350H توان خروجی بسیار بیشتری ارائه میدهد و از امکاناتی مانند بلوتوث 5.1، ورودی USB، USB Sound Card، خروجی ساب ووفر قدرتمند و کنترل مستقل Bass و Treble بهره میبرد. کیفیت صدای تراشه TPA3251 نیز در سطح بالاتری قرار دارد و اعوجاج کمتری ایجاد میکند.
در مقابل، این ماژول برای دستیابی به حداکثر توان خروجی به منبع تغذیه قدرتمند (حداقل 24 تا 36 ولت با جریان 10 آمپر) نیاز دارد. همچنین ابعاد بزرگتر و قیمت بالاتر آن نسبت به مدلهای سادهتر باعث میشود بیشتر برای پروژههای حرفهای مناسب باشد. تجربه کاربران نیز نشان میدهد برای رسیدن به توان واقعی، استفاده از ولتاژهای نزدیک به 36 ولت ضروری است.
ویدیو آموزش راه اندازی ماژول آمپلی فایر استریو 2x220W با ساب ووفر XY-S350H
برای راهاندازی ماژول، ابتدا یک منبع تغذیه DC بین 24 تا 36 ولت با جریان مناسب را به ترمینال تغذیه متصل کنید. سپس بلندگوهای چپ، راست و ساب ووفر را به خروجیهای مربوطه وصل نمایید. بعد از روشن شدن برد، میتوانید از طریق بلوتوث، ورودی AUX، فلش USB یا USB Sound Card موسیقی را پخش کنید. با استفاده از ولومهای روی برد نیز میتوان شدت صدا، میزان Bass، Treble و حجم صدای ساب ووفر را به دلخواه تنظیم کرد. برای استفاده مداوم در توانهای بالا، نصب برد در محفظه دارای تهویه مناسب توصیه میشود.
در این ویدئو نحوه اتصال تغذیه، بلندگوها، ورودیهای مختلف، تنظیمات صدا و تست عملکرد واقعی ماژول XY-S350H نمایش داده شده است.
راهنمای خرید سریع
اگر قصد ساخت یک سیستم صوتی 2.1 کاناله حرفهای با کیفیت Hi-Fi، خروجی ساب ووفر قدرتمند، بلوتوث، USB و امکانات کامل تنظیم صدا را دارید، XY-S350H یکی از بهترین گزینههای موجود است. این برد برای کاربران حرفهای، سازندگان اسپیکرهای سفارشی و پروژههایی که توان خروجی بالا اهمیت دارد، انتخابی بسیار مناسب خواهد بود.
سوالات متداول (FAQ)
1. آیا این ماژول فقط از بلوتوث پشتیبانی میکند؟
خیر، علاوه بر بلوتوث 5.1، ورودی AUX، فلش USB و USB Sound Card نیز در اختیار کاربر قرار دارد.
2. بهترین منبع تغذیه برای XY-S350H چیست؟
برای دستیابی به بیشترین توان خروجی، استفاده از منبع تغذیه 36 ولت با جریان حداقل 10 آمپر توصیه میشود؛ البته در 24 ولت نیز عملکرد بسیار مناسبی خواهد داشت.
3. آیا امکان تنظیم صدای ساب ووفر وجود دارد؟
بله، این برد دارای کنترل مستقل برای حجم صدای ساب ووفر، Bass و Treble است.
4. چه بلندگوهایی برای این ماژول مناسب هستند؟
بلندگوهای 4 یا 8 اهم برای کانالهای استریو و یک ساب ووفر 2 یا 4 اهم با توان مناسب بهترین عملکرد را خواهند داشت.
5. آیا توان 2×220 وات و 350 وات واقعی است؟
این توان در شرایط ایدهآل و با ولتاژ 36 تا 38 ولت و امپدانس مناسب قابل دستیابی است. در ولتاژهای پایینتر، توان خروجی نیز به همان نسبت کاهش پیدا میکند.
