ماژول بلوتوث صوتی MH-M18 باکیفیت اورجینال

معرفی کوتاه ماژول بلوتوث صوتی MH-M18 باکیفیت اورجینال

ماژول بلوتوث صوتی MH-M18 اورجینال یک گیرنده صوت استریو مبتنی بر Bluetooth 4.2 است که برای افزودن قابلیت پخش موسیقی بی‌سیم به انواع آمپلی‌فایرها، اسپیکرها و سیستم‌های صوتی طراحی شده است. نسخه اورجینال این ماژول کیفیت ساخت بالاتر، پایداری بیشتر در اتصال و نویز کمتر نسبت به نمونه‌های متفرقه ارائه می‌دهد.

ساختار فیزیکی ماژول

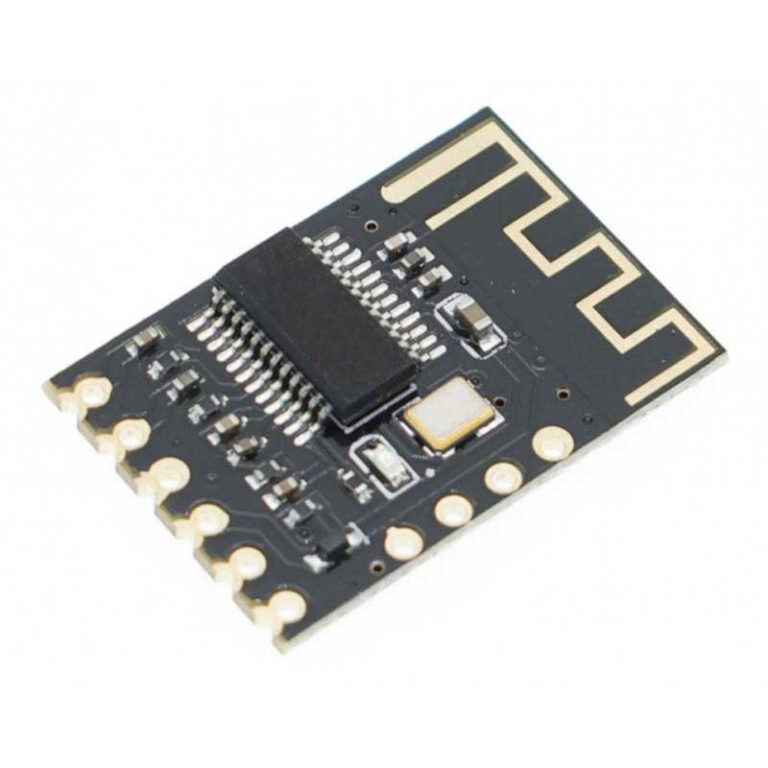

ماژول MH-M18 از یک برد PCB فشرده شامل تراشه بلوتوث، آنتن داخلی، پایه‌های VCC، GND، خروجی استریو L/R، پایه‌های KEY و MUTE، LED نمایش وضعیت و مدار دیکودر صوت تشکیل شده است. وجود پایه‌های KEY امکان اتصال کلیدهای کنترل پخش و تنظیم صدا را نیز فراهم می‌کند.

مشخصات فنی ماژول بلوتوث صوتی MH-M18 اورجینال

• نسخه بلوتوث: Bluetooth 4.2
• ولتاژ کاری: 3.7 تا 4.2 ولت یا 5 ولت DC
• خروجی صدا: استریو Line Out (L/R)
• برد ارتباط: تا 20 متر در فضای باز
• پشتیبانی از پروتکل‌های HFP، A2DP، AVRCP، AVCTP و AVDTP
• پشتیبانی از فرمت‌های MP3، WAV، WMA، FLAC و APE
• جریان مصرفی: حدود 20 میلی‌آمپر
• دارای پایه‌های KEY و MUTE برای کنترل عملکرد

دیتاشیت و راهنمای فنی:

https://hobbyport.unisep.eu/bluetooth-mh-m18-audio/

مشخصات فناوری Bluetooth:

https://www.bluetooth.com/specifications/

کاربردهای ماژول

ماژول MH-M18 برای ساخت اسپیکرهای بلوتوثی، ارتقای سیستم‌های صوتی خانگی، آمپلی‌فایرهای استریو، سیستم صوتی خودرو، گیرنده‌های صوت بی‌سیم، پروژه‌های DIY و تبدیل دستگاه‌های صوتی قدیمی به سیستم‌های مجهز به بلوتوث کاربرد فراوانی دارد. خروجی Line Out این ماژول به‌راحتی به انواع بردهای آمپلی‌فایر متصل می‌شود.

مزایا و معایب در مقایسه با ماژول‌های مشابه

نسخه اورجینال MH-M18 نسبت به نمونه‌های متفرقه معمولاً کیفیت مونتاژ بهتر، اتصال پایدارتر، حساسیت گیرندگی بالاتر و نویز خروجی کمتری دارد. همچنین از قابلیت اتصال خودکار (Auto Reconnect) و فرمت‌های صوتی بدون افت کیفیت پشتیبانی می‌کند.

در مقابل، این ماژول فاقد آمپلی‌فایر داخلی است و تنها خروجی صوتی Line Out ارائه می‌دهد؛ بنابراین برای راه‌اندازی بلندگو باید از آمپلی‌فایر خارجی استفاده شود.

بخش آموزش راه اندازی ماژول

در این آموزش نحوه تغذیه ماژول با ولتاژ 5 ولت یا باتری لیتیومی، اتصال خروجی L و R به آمپلی‌فایر، سیم‌بندی کلیدهای KEY، استفاده از پایه MUTE، جفت شدن با تلفن همراه و روش‌های کاهش نویز خروجی به‌صورت کامل آموزش داده می‌شود.

راهنمای خرید سریع

اگر به دنبال یک گیرنده بلوتوث صوتی با کیفیت ساخت بالا، صدای شفاف و پایداری مناسب برای ساخت اسپیکر یا ارتقای سیستم صوتی هستید، MH-M18 اورجینال انتخاب مناسبی است. این ماژول برای تعمیرکاران، سازندگان اسپیکر و علاقه‌مندان به پروژه‌های الکترونیکی گزینه‌ای اقتصادی و قابل اعتماد محسوب می‌شود.

بررسی کامل ماژول بلوتوث صوتی MH-M18 باکیفیت اورجینال

ماژول MH-M18 یکی از محبوب‌ترین گیرنده‌های صوتی بلوتوث برای پروژه‌های DIY است. این برد با بهره‌گیری از Bluetooth 4.2، امکان دریافت موسیقی از تلفن همراه، لپ‌تاپ یا تبلت را فراهم کرده و صدای استریو را از طریق خروجی Line Out به آمپلی‌فایر منتقل می‌کند. نسخه اورجینال این ماژول معمولاً از قطعات باکیفیت‌تر و کنترل کیفیت بهتر بهره می‌برد که نتیجه آن عملکرد پایدارتر و کیفیت صدای مطلوب‌تر است.

این ماژول با ولتاژ 3.7 تا 4.2 ولت یا 5 ولت کار می‌کند و مصرف انرژی بسیار پایینی دارد. جریان مصرفی در حالت آماده‌به‌کار حدود 5.5 میلی‌آمپر و هنگام پخش موسیقی حدود 20 میلی‌آمپر است؛ بنابراین گزینه‌ای مناسب برای اسپیکرهای قابل حمل و تجهیزات باتری‌خور محسوب می‌شود.

از ویژگی‌های مهم MH-M18 می‌توان به پشتیبانی از فرمت‌های MP3، WAV، WMA، FLAC و APE، قابلیت اتصال خودکار به آخرین دستگاه، برد ارتباط تا 20 متر و امکان اتصال کلیدهای کنترلی از طریق پایه KEY اشاره کرد. همچنین پایه MUTE برای قطع صدای خروجی در کاربردهای حرفه‌ای در نظر گرفته شده است

برای دستیابی به بهترین کیفیت صدا، استفاده از منبع تغذیه پایدار، سیم‌کشی کوتاه و اتصال صحیح زمین (GND) توصیه می‌شود. در صورت استفاده کنار آمپلی‌فایرهای کلاس D، رعایت اصول سیم‌کشی و فیلتر مناسب تغذیه می‌تواند نویز خروجی را به حداقل برساند.

سوالات متداول (FAQ)

1. آیا ماژول MH-M18 دارای آمپلی‌فایر داخلی است؟

خیر، این برد فقط گیرنده صوت بلوتوثی است و برای راه‌اندازی بلندگو به آمپلی‌فایر خارجی نیاز دارد.

2. ولتاژ کاری ماژول چقدر است؟

این ماژول با 5 ولت یا باتری لیتیومی 3.7 تا 4.2 ولت کار می‌کند.

3. برد ارتباط بلوتوث چقدر است؟

در فضای باز و بدون تداخل، برد ارتباط تا 20 متر می‌رسد.

4. آیا امکان اتصال کلیدهای کنترل پخش وجود دارد؟

بله، از طریق پایه KEY می‌توان کلیدهای پخش، توقف، افزایش و کاهش صدا را متصل کرد.

5. تفاوت نسخه اورجینال با نمونه‌های معمولی چیست؟

نسخه اورجینال معمولاً کیفیت مونتاژ بهتر، پایداری اتصال بیشتر، نویز کمتر و طول عمر بالاتری نسبت به نمونه‌های کپی دارد.
