ماژول بلوتوث صوتی 2x10w/2x15w/2x20w استریو XY-P15W

معرفی کوتاه ماژول بلوتوث صوتی 2x10W/2x15W/2x20W استریو XY-P15W

ماژول آمپلی فایر بلوتوثی XY-P15W یک برد صوتی استریو با آمپلی‌فایر داخلی کلاس D و گیرنده بلوتوث است که برای ساخت اسپیکرهای قابل حمل، سیستم‌های صوتی خانگی و پروژه‌های DIY طراحی شده است. این ماژول با ولتاژ کاری 5 تا 24 ولت DC و توان خروجی متناسب با ولتاژ ورودی، کیفیت صدای مناسب، راندمان بالا و مصرف انرژی پایین را ارائه می‌دهد.

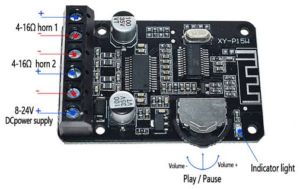

ساختار فیزیکی ماژول

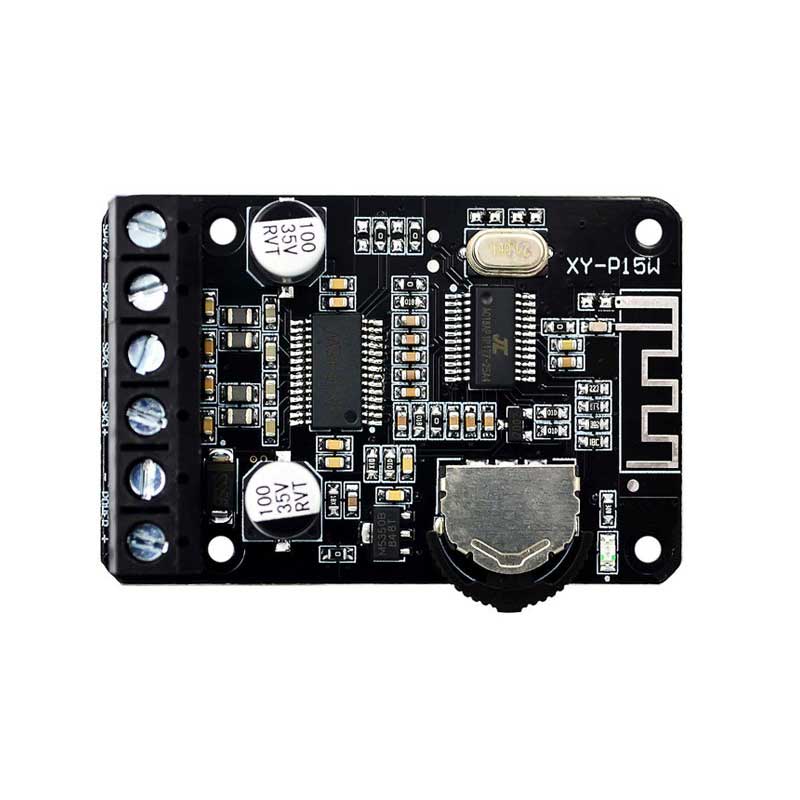

ماژول XY-P15W روی یک برد PCB فشرده ساخته شده و شامل تراشه آمپلی‌فایر کلاس D، ماژول بلوتوث داخلی، آنتن PCB، ترمینال ورودی تغذیه، خروجی دو کانال استریو برای بلندگو، کلیدهای کنترل موسیقی، LED نمایش وضعیت اتصال و ولوم تنظیم صدا است. طراحی کوچک این برد باعث می‌شود به‌راحتی در اسپیکرهای قابل حمل و تجهیزات صوتی سفارشی نصب شود.

مشخصات فنی ماژول بلوتوث صوتی 2x10W/2x15W/2x20W استریو XY-P15W

• ولتاژ کاری: 5 تا 24 ولت DC
• توان خروجی: 2×10W، 2×15W یا 2×20W (بسته به ولتاژ تغذیه و امپدانس بلندگو)
• نوع آمپلی‌فایر: Class D
• نسخه بلوتوث: Bluetooth 5.0
• امپدانس بلندگوی قابل پشتیبانی: 4 تا 8 اهم
• راندمان تبدیل انرژی: بیش از 90 درصد
• برد ارتباط بلوتوث: حدود 15 متر
• دارای حفاظت در برابر اتصال کوتاه، اضافه‌جریان و افزایش دما

دیتاشیت تراشه آمپلی‌فایر (در صورت استفاده از PAM8610 یا مشابه):

https://www.diodes.com/assets/Datasheets/PAM8610.pdf

مشخصات فناوری Bluetooth:

https://www.bluetooth.com/specifications/

کاربردهای ماژول

ماژول XY-P15W برای ساخت اسپیکرهای بلوتوثی قابل حمل، سیستم‌های صوتی رومیزی، تجهیزات صوتی خودرو، اسپیکرهای DIY، پروژه‌های خانه هوشمند، تجهیزات آموزشی و ارتقای اسپیکرهای قدیمی به سیستم صوتی بی‌سیم کاربرد دارد. به دلیل ابعاد کوچک و توان مناسب، یکی از گزینه‌های محبوب برای پروژه‌های قابل حمل محسوب می‌شود.

مزایا و معایب در مقایسه با ماژول‌های مشابه

از مهم‌ترین مزایای XY-P15W می‌توان به ابعاد کوچک، بلوتوث داخلی، آمپلی‌فایر کلاس D، راندمان بالا، مصرف انرژی کم و قابلیت کار با ولتاژهای مختلف اشاره کرد. همچنین وجود کلیدهای کنترلی و ولوم تنظیم صدا، استفاده از این برد را ساده‌تر می‌کند.

در مقابل، برای دستیابی به حداکثر توان خروجی باید از منبع تغذیه مناسب و بلندگوهای استاندارد استفاده شود. همچنین این ماژول خروجی ساب‌ووفر ندارد و تنها برای سیستم‌های استریو دو کاناله طراحی شده است.

راهنمای خرید سریع

اگر قصد ساخت یک اسپیکر بلوتوثی کوچک، سیستم صوتی رومیزی یا پروژه DIY با کیفیت صدای مناسب و هزینه اقتصادی را دارید، ماژول XY-P15W انتخابی مناسب است. این برد برای دانشجویان، علاقه‌مندان به الکترونیک، تعمیرکاران و سازندگان تجهیزات صوتی گزینه‌ای کاربردی و مقرون‌به‌صرفه محسوب می‌شود.

بررسی کامل ماژول بلوتوث صوتی 2x10W/2x15W/2x20W استریو XY-P15W

ماژول XY-P15W یک برد صوتی همه‌کاره است که گیرنده بلوتوث و آمپلی‌فایر کلاس D را در یک مجموعه کوچک ترکیب کرده است. این ویژگی باعث می‌شود بدون نیاز به تجهیزات جانبی، تنها با اتصال منبع تغذیه و بلندگو بتوان یک سیستم صوتی کامل راه‌اندازی کرد.

توان خروجی این ماژول به ولتاژ تغذیه و امپدانس بلندگو بستگی دارد. در ولتاژهای پایین مانند 5 یا 9 ولت، توان خروجی حدود 2×10 وات خواهد بود و با افزایش ولتاژ تا حدود 24 ولت، امکان دستیابی به توان 2×20 وات (در شرایط مناسب) وجود دارد. به همین دلیل استفاده از منبع تغذیه پایدار و با جریان کافی اهمیت زیادی دارد.

به‌کارگیری آمپلی‌فایر کلاس D باعث شده راندمان مدار بیش از 90 درصد باشد. در نتیجه گرمای تولیدشده کمتر از آمپلی‌فایرهای کلاس AB است و ماژول بدون نیاز به هیت‌سینک بزرگ، عملکرد مطلوبی ارائه می‌دهد. این ویژگی برای اسپیکرهای قابل حمل و تجهیزات باتری‌خور بسیار مهم است.

بلوتوث نسخه 5.0 نیز ارتباطی پایدار، مصرف انرژی پایین و کیفیت انتقال صدای مناسبی فراهم می‌کند. برد ارتباط در محیط بدون مانع حدود 15 متر است و اکثر گوشی‌های هوشمند، تبلت‌ها و لپ‌تاپ‌ها بدون نیاز به نصب نرم‌افزار خاص به این ماژول متصل می‌شوند.

برای افزایش کیفیت صدا توصیه می‌شود از بلندگوهای 4 یا 8 اهم با کیفیت مناسب، منبع تغذیه تثبیت‌شده و کابل‌های کوتاه استفاده شود. همچنین در صورت استفاده طولانی‌مدت با توان‌های بالا، تهویه مناسب باعث افزایش طول عمر ماژول خواهد شد.

سوالات متداول (FAQ)

1. توان واقعی این ماژول چقدر است؟

توان خروجی به ولتاژ ورودی و امپدانس بلندگو بستگی دارد و بین 2×10 تا 2×20 وات متغیر است.

2. آیا می‌توان از باتری لیتیومی برای تغذیه استفاده کرد؟

بله، در صورتی که ولتاژ باتری در محدوده 5 تا 24 ولت باشد، ماژول به‌خوبی کار می‌کند.

3. آیا این ماژول آمپلی‌فایر داخلی دارد؟

بله، XY-P15W دارای آمپلی‌فایر کلاس D داخلی است و بلندگوها مستقیماً به آن متصل می‌شوند.

4. چه بلندگوهایی برای این ماژول مناسب هستند؟

بلندگوهای 4 اهم یا 8 اهم با توان متناسب بهترین عملکرد را ارائه می‌دهند.

5. آیا امکان اتصال از طریق AUX وجود دارد؟

بسته به نسخه تولیدی، برخی مدل‌های XY-P15W علاوه بر بلوتوث دارای ورودی AUX نیز هستند، اما در اکثر نسخه‌ها ارتباط اصلی از طریق بلوتوث انجام می‌شود.
