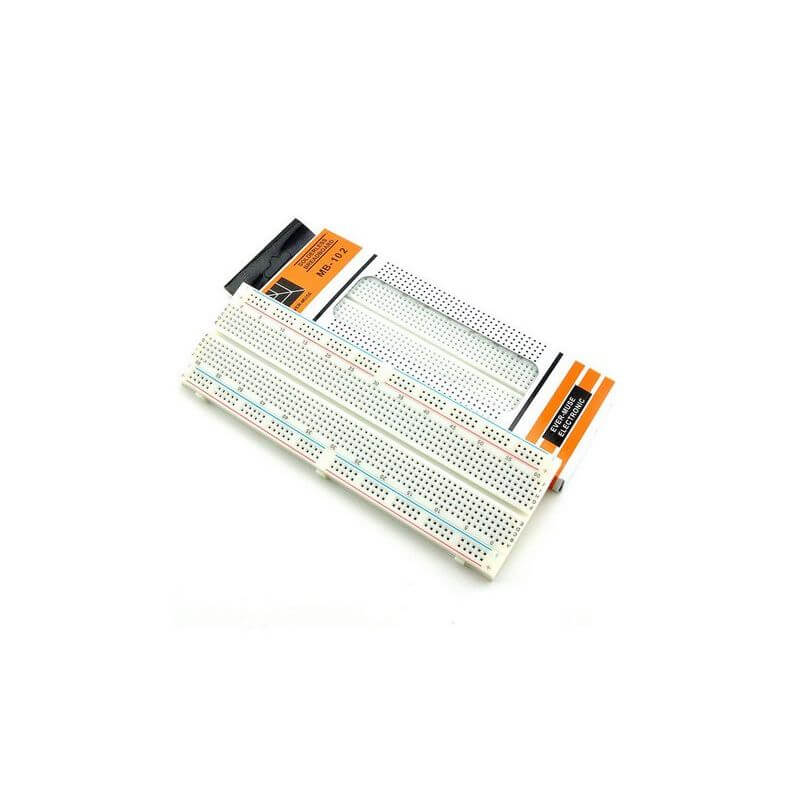

برد بورد MB-102

برد بورد MB-102 چیست؟

برد بورد MB-102 یک ابزار پایه و بسیار پرکاربرد برای طراحی، تست و توسعه مدارهای الکترونیکی به صورت موقت و بدون نیاز به لحیم‌کاری است. این برد بورد به ویژه در پروژه‌های آموزشی، آزمایشگاهی و حتی صنعتی برای نمونه‌سازی مدارها قبل از ساخت برد مدار چاپی (PCB) استفاده می‌شود.

مشخصات فنی و ویژگی‌ها

• ابعاد: 165 × 55 × 10 میلی‌متر
• تعداد سوراخ‌ها: 830 حفره (630 نقطه ترمینال برای قطعات و 200 نقطه برای خطوط تغذیه)
• جنس بدنه: پلاستیک ABS با کلیپ‌های فنری برنزی و روکش نیکل
• فاصله بین سوراخ‌ها (Pitch): 2.54 میلی‌متر (مطابق با استاندارد قطعات DIP)
• حداکثر جریان قابل تحمل: تا 3 آمپر
• سازگاری با سیم‌های AWG 21 تا 26
• قابلیت اتصال چند برد بورد به یکدیگر برای توسعه مدارهای بزرگ‌تر
• قابلیت نصب ماژول تغذیه مخصوص برای تامین ولتاژهای مختلف

کاربردهای برد بورد MB-102

• تست و راه‌اندازی اولیه انواع مدارهای الکترونیکی قبل از لحیم‌کاری و ساخت PCB
• آموزش و یادگیری الکترونیک در مدارس و دانشگاه‌ها
• نمونه‌سازی و توسعه سریع پروژه‌های تحقیق و توسعه (R&D)
• استفاده در پروژه‌های رباتیک، اتوماسیون و کنترل صنعتی

مزایا

• کاملاً قابل استفاده مجدد و بدون نیاز به لحیم‌کاری
• امکان جابجایی و تغییر سریع قطعات مدار
• دارای کدگذاری ماتریسی (اعداد و حروف) برای سهولت در شناسایی محل قرارگیری قطعات
• کیفیت بالای اتصالات و دوام مناسب برای استفاده مکرر

محدودیت‌های برد بورد MB-102

• مناسب برای ولتاژها و جریان‌های پایین تا متوسط (معمولاً تا 12 ولت و 3 آمپر)
• برای مدارهای با جریان بالا یا فرکانس بالا توصیه نمی‌شود، زیرا اتصالات فنری ممکن است باعث افت ولتاژ یا نویز شوند.

جمع‌بندی

برد بورد MB-102 یک انتخاب استاندارد و اقتصادی برای هر فرد علاقه‌مند به الکترونیک است که نیاز به تست و توسعه مدارها به صورت سریع و بدون لحیم‌کاری دارد. این برد با ابعاد استاندارد، کیفیت ساخت بالا و امکانات متنوع، یکی از محبوب‌ترین برد بوردهای موجود در بازار محسوب می‌شود.
