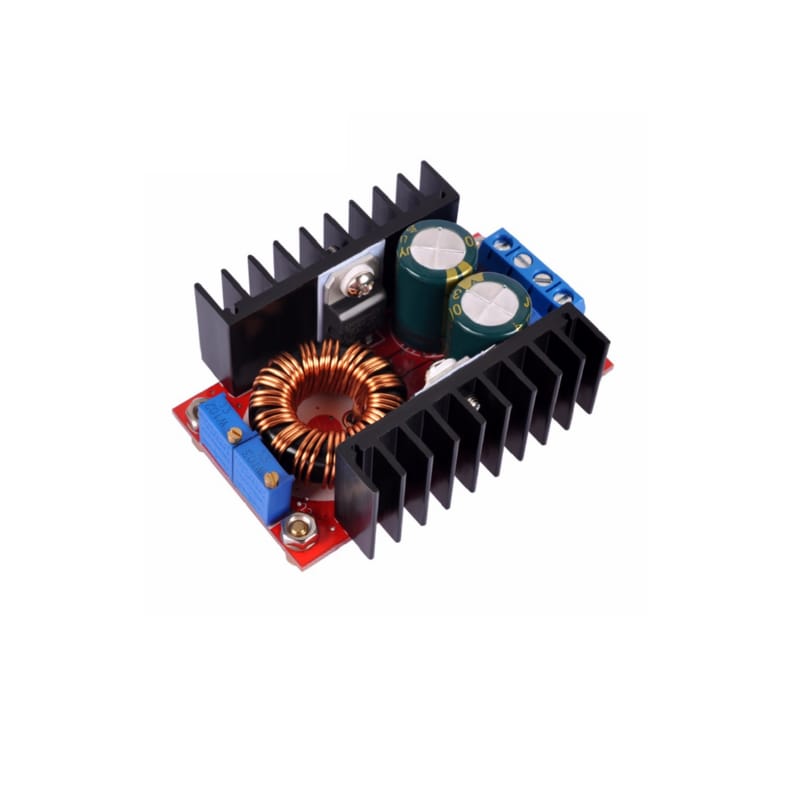

ماژول افزاینده ولتاژ 150W

معرفی کوتاه ماژول افزاینده ولتاژ 150W

ماژول افزاینده ولتاژ 150W یک مبدل DC-DC از نوع Step-Up (Boost Converter) است که برای افزایش ولتاژ DC در انواع پروژه‌های الکترونیکی، سیستم‌های خورشیدی، تجهیزات صنعتی و منابع تغذیه قابل تنظیم طراحی شده است. این ماژول با توان خروجی بالا، راندمان مناسب و قابلیت تنظیم ولتاژ، گزینه‌ای ایده‌آل برای راه‌اندازی تجهیزات با ولتاژ بالاتر از منبع تغذیه محسوب می‌شود و در پروژه‌هایی که به توان نسبتاً زیاد نیاز دارند، عملکردی قابل اعتماد ارائه می‌دهد.

ساختار فیزیکی ماژول

ماژول افزاینده ولتاژ 150 وات از یک برد PCB باکیفیت، سلف توان بزرگ، ماسفت‌های سوئیچینگ، خازن‌های فیلتر ورودی و خروجی، دیود شاتکی پرسرعت، هیت‌سینک آلومینیومی، پتانسیومتر مولتی‌ترن جهت تنظیم ولتاژ خروجی و ترمینال‌های پیچی ورودی و خروجی تشکیل شده است. در اکثر نسخه‌ها محل اتصال ورودی و خروجی به‌صورت واضح با علامت‌های IN، –IN، +OUT+ و OUT- مشخص شده است.

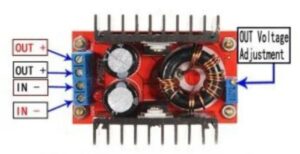

ساختار فیزیکی ماژول افزاینده ولتاژ 150 وات

مشخصات فنی ماژول افزاینده ولتاژ 150W

• ولتاژ ورودی: 10 تا 32 ولت DC
• ولتاژ خروجی: 12 تا 35 ولت DC (قابل تنظیم)
• حداکثر توان خروجی: 150 وات
• حداکثر جریان خروجی: 6 آمپر (با خنک‌کاری مناسب)
• حداکثر راندمان: تا 94 درصد
• نوع مبدل: Boost Converter (افزاینده ولتاژ)
• فرکانس سوئیچینگ: حدود 150 کیلوهرتز
• تنظیم ولتاژ خروجی توسط مولتی‌ترن روی برد

دیتاشیت کنترلر XL6009 (نمونه مورد استفاده در برخی مبدل‌های افزاینده):

https://www.alldatasheet.com/datasheet-pdf/pdf/1132228/XLSEMI/XL6009.html

مقاله آموزشی مبدل‌های Boost Converter:

https://en.wikipedia.org/wiki/Boost_converter

کاربردهای ماژول

ماژول افزاینده ولتاژ 150 وات در ساخت منابع تغذیه قابل تنظیم، افزایش ولتاژ باتری‌های لیتیومی و سرب‌اسیدی، سیستم‌های خورشیدی، راه‌اندازی تجهیزات صنعتی، پروژه‌های رباتیک، تغذیه نوارهای LED، مدارهای آردوینو و ESP32، تجهیزات مخابراتی، سیستم‌های خودرویی و انواع پروژه‌هایی که نیاز به ولتاژ بالاتر از منبع تغذیه دارند، کاربرد گسترده‌ای دارد.

مزایا و معایب در مقایسه با ماژول‌های مشابه

یکی از مهم‌ترین مزایای این ماژول نسبت به مدل‌های کوچک‌تر مانند MT3608 یا XL6009، توان خروجی بسیار بالاتر، قابلیت عبور جریان بیشتر و مناسب بودن برای بارهای نیمه‌صنعتی است. همچنین وجود هیت‌سینک و قطعات توان با کیفیت، امکان استفاده از ماژول در پروژه‌های پرمصرف را فراهم می‌کند.

در مقابل، این ماژول تنها قابلیت افزایش ولتاژ را دارد و امکان کاهش ولتاژ ورودی وجود ندارد. همچنین برای دستیابی به توان واقعی 150 وات، استفاده از منبع تغذیه مناسب و تهویه کافی ضروری است.

بخش آموزش راه اندازی ماژول

در آموزش این ماژول، نحوه اتصال صحیح ورودی و خروجی، تنظیم ولتاژ خروجی با استفاده از مولتی‌ترن، اندازه‌گیری ولتاژ توسط مولتی‌متر، انتخاب منبع تغذیه متناسب با توان مصرفی و نکات مهم برای جلوگیری از اضافه‌بار و افزایش دمای برد به صورت کامل آموزش داده می‌شود.

راهنمای خرید سریع

اگر برای پروژه‌های الکترونیکی، سیستم‌های خورشیدی، تجهیزات صنعتی یا منابع تغذیه قابل تنظیم به یک مبدل افزاینده با توان بالا نیاز دارید، ماژول افزاینده ولتاژ 150W انتخابی مناسب خواهد بود. این محصول برای دانشجویان، مهندسان، تعمیرکاران تجهیزات الکترونیکی و علاقه‌مندان به پروژه‌های DIY گزینه‌ای کاربردی و مقرون‌به‌صرفه محسوب می‌شود.

بررسی کامل ماژول افزاینده ولتاژ 150W

ماژول افزاینده ولتاژ 150 وات یکی از پرکاربردترین مبدل‌های DC-DC در پروژه‌های نیمه‌حرفه‌ای و صنعتی است. این برد با استفاده از فناوری سوئیچینگ، ولتاژ ورودی را به مقدار بالاتری تبدیل می‌کند و در مقایسه با منابع تغذیه خطی، راندمان بسیار بالاتری دارد. بازده مناسب این ماژول باعث می‌شود بخش زیادی از انرژی به جای تبدیل شدن به گرما، در اختیار بار قرار گیرد و تلفات انرژی کاهش یابد.

این ماژول معمولاً در بازه ولتاژ ورودی 10 تا 32 ولت DC کار می‌کند و ولتاژ خروجی آن از طریق پتانسیومتر مولتی‌ترن قابل تنظیم است. خروجی ماژول همواره باید از ولتاژ ورودی بیشتر باشد؛ بنابراین اگر به کاهش ولتاژ نیاز دارید، باید از مبدل‌های Buck یا Buck-Boost استفاده کنید. در صورت استفاده از منبع تغذیه مناسب، این برد می‌تواند تجهیزات مختلفی مانند موتورهای DC، تجهیزات مخابراتی، نوارهای LED و مدارهای الکترونیکی را با ولتاژ بالاتر تغذیه کند.

حداکثر توان خروجی اعلام‌شده برای این ماژول 150 وات است، اما دستیابی به این مقدار نیازمند شرایط مناسب مانند منبع تغذیه با جریان کافی، تهویه مناسب و دمای محیط استاندارد است. در کاربردهای مداوم، معمولاً استفاده از توان کمتر از مقدار اسمی باعث افزایش طول عمر قطعات و پایداری بیشتر عملکرد می‌شود. همچنین نصب هیت‌سینک یا فن در پروژه‌های پرمصرف می‌تواند از افزایش بیش از حد دمای قطعات جلوگیری کند.

یکی از مزایای مهم این ماژول، استفاده از قطعات توان با کیفیت و طراحی مناسب مسیرهای جریان است که باعث کاهش افت ولتاژ و افزایش راندمان می‌شود. به همین دلیل این برد در پروژه‌های خورشیدی، سیستم‌های باتری، تجهیزات خودرویی و منابع تغذیه آزمایشگاهی کاربرد فراوانی دارد. همچنین ابعاد نسبتاً کوچک آن امکان نصب در فضای محدود را فراهم می‌کند.

برای دستیابی به بهترین عملکرد، توصیه می‌شود ابتدا بدون اتصال بار، ولتاژ خروجی با استفاده از مولتی‌متر تنظیم شود و سپس مصرف‌کننده به خروجی متصل گردد. همچنین استفاده از سیم‌های با سطح مقطع مناسب، منبع تغذیه پایدار و جلوگیری از اتصال کوتاه در خروجی، موجب افزایش طول عمر و عملکرد مطمئن‌تر ماژول خواهد شد.

سوالات متداول (FAQ)

1. آیا این ماژول می‌تواند ولتاژ را کاهش دهد؟

خیر، این برد فقط یک مبدل افزاینده (Boost Converter) است و ولتاژ خروجی باید همواره از ولتاژ ورودی بیشتر باشد.

2. آیا توان 150 وات به صورت مداوم قابل دستیابی است؟

در شرایط مناسب، با منبع تغذیه قدرتمند و خنک‌کاری کافی امکان دستیابی به توان بالا وجود دارد، اما برای استفاده مداوم بهتر است با توان کمتر از مقدار اسمی از ماژول استفاده شود.

3. حداکثر جریان خروجی این ماژول چقدر است؟

حداکثر جریان خروجی معمولاً تا 6 آمپر است که به ولتاژ ورودی، ولتاژ خروجی و شرایط خنک‌کاری بستگی دارد.

4. آیا این ماژول برای باتری 12 ولتی مناسب است؟

بله، می‌توان از آن برای افزایش ولتاژ باتری‌های 12 ولتی به مقادیر بالاتر مانند 24 یا 30 ولت استفاده کرد.

5. قبل از اتصال مصرف‌کننده چه کاری باید انجام داد؟

ابتدا ولتاژ خروجی را با مولتی‌متر اندازه‌گیری و تنظیم کنید، سپس مصرف‌کننده را به خروجی متصل نمایید تا از آسیب به تجهیزات جلوگیری شود.
