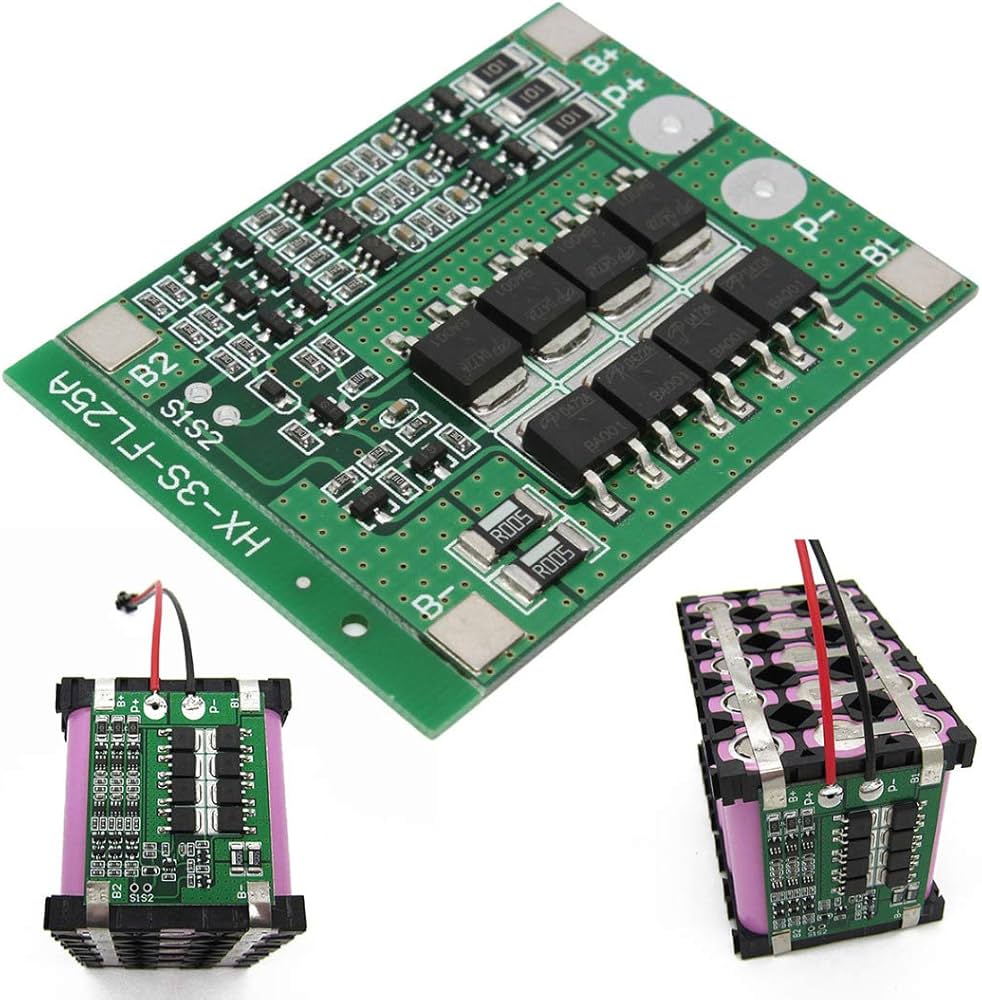

ماژول شارژ و محافظ شارژ (BMS) باتری لیتیوم 3 سل 25 آمپر یک برد مدیریت و محافظت برای پک‌های باتری لیتیوم-یون یا لیتیوم-پلیمر سه سل است که علاوه بر شارژ، وظیفه محافظت در برابر شرایط خطرناک را نیز بر عهده دارد.
مشخصات فنی کلیدی
- تعداد سلول: 3 سل (3S)
- جریان خروجی: 25 آمپر
- ولتاژ کاری: عموماً 12.6 ولت (هر سلول 4.2 ولت در حالت شارژ کامل)
- ابعاد: حدود 42 × 60 × 3.4 میلی‌متر
- وزن: حدود 12 گرم
قابلیت‌ها و محافظت‌ها
- محافظت در برابر شارژ بیش از حد (Overcharge): جلوگیری از افزایش بیش از حد ولتاژ هر سلول که می‌تواند به باتری آسیب بزند.
- محافظت در برابر دشارژ بیش از حد (Overdischarge): قطع جریان در صورت کاهش بیش از حد ولتاژ سلول‌ها برای جلوگیری از خرابی باتری
- محافظت در برابر اتصال کوتاه: قطع خودکار جریان در صورت بروز اتصال کوتاه و وصل مجدد پس از رفع مشکل
- محافظت حرارتی: برخی مدل‌ها دارای حفاظت دمایی برای جلوگیری از داغ شدن بیش از حد هستند.
- مناسب برای انواع باتری لیتیوم یون، 18650، 26650 و لیتیوم پلیمر
کاربردها
- پک‌های باتری پرظرفیت برای ابزارهای برقی، اسکوتر، دوچرخه برقی، پاوربانک‌های صنعتی و رباتیک.
- مناسب برای سیستم‌هایی که نیاز به جریان بالا (تا 25 آمپر) دارند.
نکات مهم در استفاده
- ولتاژ هر سلول را رعایت کنید: ولتاژ شارژ هر سلول معمولاً نباید از 4.2 ولت تجاوز کند و ولتاژ دشارژ نباید کمتر از 2.5 ولت شود.
- اتصال صحیح: اتصال باتری‌ها به ماژول باید مطابق راهنمای ماژول انجام شود تا حفاظت به درستی عمل کند.
- انتخاب منبع تغذیه مناسب: منبع تغذیه باید توانایی تأمین جریان مورد نیاز شارژ (تا 25 آمپر) را داشته باشد.
جمع‌بندی
این ماژول مناسب پروژه‌هایی است که به پک باتری 3 سل با جریان بالا نیاز دارند و علاوه بر شارژ، محافظت کامل از باتری را نیز فراهم می‌کند. وجود مدارهای محافظتی، ایمنی و عمر باتری را به طور قابل توجهی افزایش می‌دهد
منصور –
توضیحات و تصویر اتصال خیلی عالی و کامله تبریک میگم.🌹🌹
فقط S1 و S2 رو توضیح ندادین واسه چه کاریه؟
منصور –
سلام وقت بخیر.
ببخشید این ماژول نیاز به بالانسر داره؟
