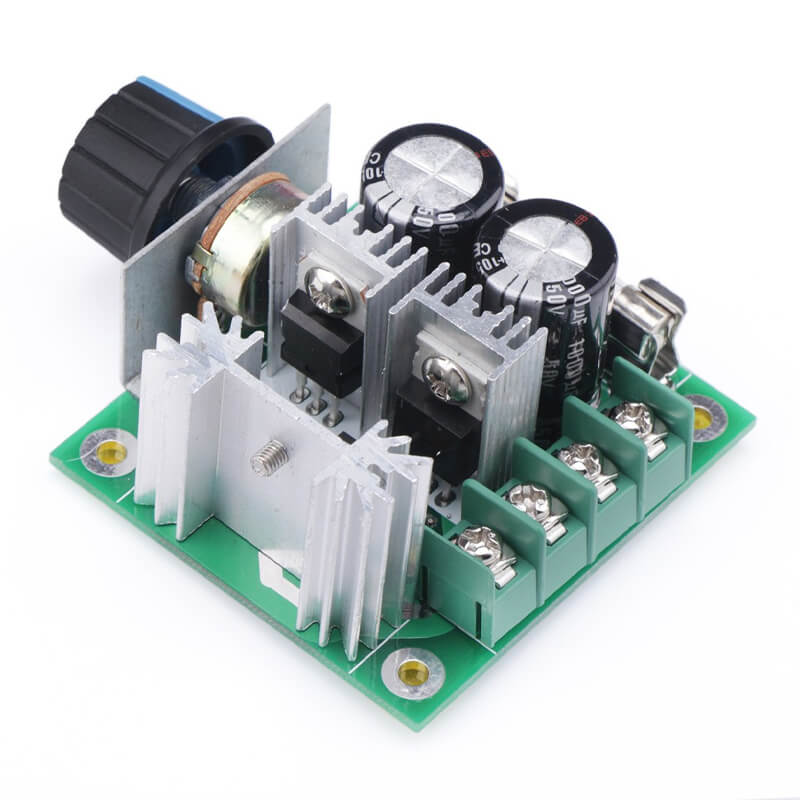

ماژول دیمر PWM با مشخصات 6 تا 40 ولت DC و 10 آمپر، یک کنترلکننده سرعت موتور DC است که با استفاده از مدولاسیون پهنای پالس (PWM) کار میکند. (به هیچ وجه برای موتورهای AC و براشلس استفاده نگردد) در ادامه، توضیحات کامل این محصول آورده شده است:
💡 مشخصات فنی ماژول دیمر PWM 6-40V 10A
| ویژگی | توضیحات |
|---|---|
| ولتاژ کاری | 6 تا 40 ولت DC |
| جریان خروجی | حداکثر 10 آمپر |
| توان خروجی | تا 400 وات (بسته به تهویه و خنکسازی) |
| نوع کنترل | PWM (Pulse Width Modulation) |
| فرکانس PWM | معمولاً 13-25 کیلوهرتز (بسته به مدل) |
| محدوده تنظیم سرعت | 0٪ تا 100٪ (قابل تنظیم با پتانسیومتر) |
| رابط کاربری | پتانسیومتر (ولوم) چرخشی |
| حفاظتها | برخی مدلها دارای حفاظت در برابر جریان بیشازحد، دمای بالا و اتصال کوتاه هستند (بسته به مدل) |
| کاربردها | کنترل دور موتور DC، روشنایی LEDهای پرقدرت، فنهای DC، پمپ آب DC و… |
⚙️ نحوه عملکرد:
این ماژول با تغییر Duty Cycle سیگنال PWM، توان تحویلی به موتور یا بار را تنظیم میکند. برخلاف روشهای قدیمی کاهش ولتاژ، PWM باعث کاهش اتلاف انرژی و افزایش بازدهی میشود.
✅ مزایا:
-
افزایش کارایی موتور یا بار با حداقل اتلاف انرژی
-
نصب آسان با ورودی و خروجی مجزا (ترمینال پیچدار)
-
کنترل دقیق و نرم دور موتور بدون پرش یا لرزش شدید
-
اندازه کوچک و مناسب برای پروژههای DIY و صنعتی سبک
⚠️ نکات مهم:
-
ولتاژ ورودی باید DC و در محدوده مجاز باشد (6-40V).
-
جریان مصرفی بار نباید از 10 آمپر بیشتر شود (یا نیاز به خنککننده دارد).
-
مناسب برای موتورهای DC بدون جاروبک (Brushed DC Motors)، به هیچ وجه برای موتورهای AC و براشلس استفاده نگردد.
