معرفی کوتاه ماژول فرستنده و گیرنده IR مادون قرمز FC-51
ماژول فرستنده و گیرنده IR مادون قرمز FC-51 یک سنسور تشخیص مانع و مجاورت بر پایه نور مادون قرمز است که برای تشخیص اجسام در فاصله کوتاه استفاده می‌شود. این ماژول دارای یک LED فرستنده مادون قرمز و یک گیرنده نوری است و با بررسی نور بازتاب‌شده از جسم، وجود مانع را تشخیص می‌دهد.
FC-51 یک ماژول تشخیص مانع مادون قرمز است و برخلاف گیرنده‌های ریموت کنترل، برای دریافت کدهای مادون قرمز طراحی نشده است. نور IR به سمت روبه‌رو ارسال شده و در صورت برخورد با جسم و بازگشت بخشی از نور به گیرنده، مدار مقایسه‌گر روی برد وضعیت خروجی را تغییر می‌دهد.
این ماژول به دلیل داشتن مدار مقایسه‌گر LM393، پتانسیومتر تنظیم حساسیت و خروجی دیجیتال، اتصال بسیار ساده‌ای به Arduino، ESP32 و سایر میکروکنترلرها دارد. فاصله تشخیص در نسخه‌های رایج حدود 2 تا 30 سانتی‌متر قابل تنظیم است و زاویه تشخیص نیز حدود 35 درجه اعلام می‌شود.

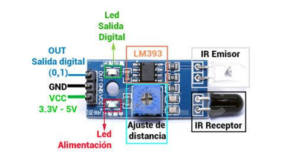

ساختار فیزیکی ماژول
ماژول FC-51 معمولاً روی یک PCB کوچک آبی‌رنگ ساخته شده و در قسمت جلویی آن دو قطعه نوری قرار گرفته‌اند؛ یکی به‌عنوان فرستنده IR و دیگری به‌عنوان گیرنده. فرستنده، نور مادون قرمز را به سمت روبه‌رو می‌تاباند و گیرنده مقدار نور بازتاب‌شده از جسم را دریافت می‌کند. این روش، تشخیص غیرتماسی اجسام را بدون نیاز به تماس فیزیکی امکان‌پذیر می‌کند.
در قسمت دیگر برد، مدار مقایسه‌گر LM393 و پتانسیومتر تنظیم حساسیت قرار گرفته است. پتانسیومتر به کاربر اجازه می‌دهد آستانه تشخیص را متناسب با فاصله و نوع جسم تنظیم کند. دو LED نیز معمولاً روی برد وجود دارند؛ LED تغذیه وضعیت روشن بودن ماژول را نشان می‌دهد و LED دیگر هنگام تشخیص مانع فعال می‌شود.
FC-51 در نسخه رایج دارای سه پایه اصلی VCC، GND و OUT است. پایه VCC برای تغذیه، GND برای اتصال زمین و OUT برای انتقال وضعیت تشخیص به ورودی دیجیتال میکروکنترلر استفاده می‌شود. در برخی بردهای مشابه یا نسخه‌های بازار ممکن است نام‌گذاری یا شکل PCB کمی متفاوت باشد، بنابراین بررسی نوشته‌های روی همان برد قبل از اتصال توصیه می‌شود.
شماتیک ماژول فرستنده و گیرنده IR مادون قرمز FC-51
مشخصات فنی ماژول فرستنده و گیرنده IR مادون قرمز FC-51
- مدل ماژول: FC-51
- نوع سنسور: فرستنده و گیرنده مادون قرمز بازتابی
- آی‌سی مقایسه‌گر: LM393
- ولتاژ کاری: 3.3 تا 5 ولت DC
- نوع خروجی: دیجیتال HIGH / LOW
- فاصله تشخیص: حدود 2 تا 30 سانتی‌متر، قابل تنظیم
- زاویه تشخیص: حدود 35 درجه
- تنظیم حساسیت: توسط پتانسیومتر روی برد
- تعداد پایه: 3 پایه VCC، GND و OUT در نسخه رایج
- نشانگر وضعیت: LED تغذیه و LED تشخیص مانع
- روش تشخیص: اندازه‌گیری نور مادون قرمز بازتاب‌شده
- ابعاد رایج PCB: حدود 32 × 14 میلی‌متر
فاصله 2 تا 30 سانتی‌متر مقدار رایج اعلام‌شده برای FC-51 است و با پتانسیومتر روی برد تنظیم می‌شود. فاصله واقعی تشخیص به رنگ، اندازه و شکل جسم، میزان بازتاب سطح، نور محیط و نحوه نصب سنسور بستگی دارد؛ بنابراین نباید این مقدار را به‌عنوان یک فاصله‌سنج دقیق در نظر گرفت.
مستندات و دیتاشیت ماژول
- مشخصات و راهنمای ماژول FC-51
- مستندات و شماتیک FC-51
- مشخصات فنی و پایه‌های FC-51
- آموزش خواندن ورودی دیجیتال در Arduino
کاربردهای ماژول فرستنده و گیرنده IR مادون قرمز FC-51
یکی از مهم‌ترین کاربردهای ماژول FC-51 ساخت ربات‌های تشخیص مانع و خودروهای هوشمند است. سنسور در قسمت جلویی ربات قرار می‌گیرد و هنگام نزدیک‌شدن جسم به محدوده تنظیم‌شده، خروجی دیجیتال تغییر وضعیت می‌دهد. میکروکنترلر می‌تواند با دریافت این سیگنال، سرعت موتور را کاهش دهد، مسیر ربات را تغییر دهد یا فرمان توقف صادر کند.
FC-51 در ربات‌های تعقیب خط، تشخیص حضور جسم، شمارش اجسام، سیستم‌های اتوماسیون، کلیدهای بدون تماس و پروژه‌های آموزشی الکترونیک نیز قابل استفاده است. به دلیل خروجی دیجیتال، در بسیاری از کاربردها نیازی به محاسبه مقدار آنالوگ وجود ندارد و برنامه میکروکنترلر تنها وضعیت HIGH یا LOW را بررسی می‌کند.
در پروژه‌های Arduino و ESP32 می‌توان پایه OUT را به یک GPIO متصل کرد و با نزدیک‌شدن جسم، یک LED، بازر، رله یا موتور را کنترل کرد. همچنین می‌توان چند ماژول FC-51 را در بخش‌های مختلف یک ربات قرار داد تا وجود مانع در جهت‌های مختلف بررسی شود.
از دیگر کاربردهای این سنسور می‌توان به تشخیص لبه و جلوگیری از سقوط ربات از روی میز اشاره کرد. البته برای این کاربرد باید سطح و شرایط بازتاب به‌درستی آزمایش شود، زیرا رنگ و جنس سطح روی عملکرد سنسور مادون قرمز اثر می‌گذارد.
مزایا و معایب در مقایسه با ماژول‌های مشابه
مزایا: قیمت مناسب، ساختار ساده، ابعاد کوچک، خروجی دیجیتال، تغذیه 3.3 تا 5 ولت، پتانسیومتر تنظیم حساسیت و LEDهای نشانگر از مهم‌ترین مزایای FC-51 هستند. مدار LM393 نیز امکان تبدیل تغییرات سیگنال سنسور به یک خروجی دیجیتال ساده را فراهم می‌کند.
در مقایسه با سنسورهای فاصله‌سنج دقیق، FC-51 اطلاعات عددی دقیقی از فاصله جسم ارائه نمی‌دهد و بیشتر برای تشخیص وجود یا عدم وجود مانع در یک محدوده تنظیم‌شده مناسب است. بازتابندگی، رنگ، اندازه و شکل جسم می‌تواند روی فاصله تشخیص تأثیر بگذارد. برای اندازه‌گیری دقیق فاصله بر حسب سانتی‌متر باید از سنسورهای اختصاصی فاصله‌سنج استفاده شود.
در مقایسه با سنسورهای اولتراسونیک، FC-51 مدار ساده‌تر و ابعاد کوچک‌تری دارد و برای تشخیص سریع مانع در فاصله کوتاه مناسب است، اما عملکرد آن بیشتر تحت تأثیر ویژگی‌های نوری سطح و شرایط محیط قرار می‌گیرد. بنابراین انتخاب بین FC-51 و سنسورهای دیگر باید بر اساس نوع کاربرد پروژه انجام شود.
نکته مهم: در نسخه رایج FC-51، خروجی OUT هنگام تشخیص مانع LOW و در حالت بدون مانع HIGH است. با این حال بهتر است رفتار خروجی همان برد قبل از استفاده در برنامه بررسی شود، زیرا نسخه‌های مشابه بازار ممکن است تفاوت‌هایی در مدار داشته باشند.
بخش آموزشی
راهنمای خرید سریع
اگر برای پروژه خود به یک ماژول فرستنده و گیرنده IR مادون قرمز FC-51 برای تشخیص مانع، حضور جسم یا ساخت ربات هوشمند نیاز دارید، این ماژول با مدار آماده و خروجی دیجیتال، راه‌اندازی ساده‌ای دارد. امکان تنظیم حساسیت نیز باعث می‌شود محدوده تشخیص را برای شرایط مختلف پروژه تنظیم کنید.
هنگام خرید FC-51 به تعداد سنسورهای موردنیاز، فضای نصب، نوع خروجی و فاصله موردنیاز توجه کنید. اگر هدف شما اندازه‌گیری دقیق فاصله است، FC-51 انتخاب مناسبی برای نمایش مقدار فاصله نیست و بهتر است از یک سنسور فاصله‌سنج اختصاصی استفاده کنید. اما برای تشخیص ساده «مانع وجود دارد / مانع وجود ندارد»، ساختار دیجیتال FC-51 بسیار کاربردی است.
سوالات متداول درباره ماژول FC-51
ماژول FC-51 برای چه کاری استفاده می‌شود؟
FC-51 یک سنسور تشخیص مانع مادون قرمز است و برای تشخیص اجسام در فاصله کوتاه، ربات‌های جلوگیری از برخورد، تشخیص حضور جسم، پروژه‌های Arduino و سیستم‌های اتوماسیون استفاده می‌شود.
ولتاژ کاری ماژول فرستنده و گیرنده IR FC-51 چقدر است؟
ولتاژ کاری رایج FC-51 حدود 3.3 تا 5 ولت DC است و به همین دلیل می‌توان آن را در بسیاری از پروژه‌های مبتنی بر Arduino و بردهای منطقی 3.3 ولتی استفاده کرد.
فاصله تشخیص FC-51 چقدر است؟
فاصله تشخیص در نسخه‌های رایج حدود 2 تا 30 سانتی‌متر است و با پتانسیومتر روی برد تنظیم می‌شود. فاصله واقعی به رنگ، اندازه، شکل و میزان بازتاب جسم و همچنین شرایط محیطی بستگی دارد.
چگونه حساسیت ماژول FC-51 را تنظیم کنیم؟
یک پتانسیومتر روی برد قرار دارد که با چرخاندن آن می‌توان آستانه تشخیص را تغییر داد. بهتر است تنظیم حساسیت در همان فاصله و شرایطی انجام شود که سنسور در پروژه واقعی مورد استفاده قرار می‌گیرد. برای جلوگیری از خطا، جسم موردنظر را چند بار در فاصله‌های مختلف حرکت داده و وضعیت LED و OUT را بررسی کنید.
خروجی FC-51 در زمان تشخیص مانع چه وضعیتی دارد؟
در نسخه رایج FC-51، زمانی که مانع در محدوده تشخیص قرار می‌گیرد، خروجی OUT به LOW تغییر می‌کند و LED تشخیص مانع نیز فعال می‌شود. در حالت بدون مانع، خروجی معمولاً HIGH است.
آیا FC-51 برای Arduino مناسب است؟
بله. اتصال FC-51 به Arduino بسیار ساده است و در نسخه رایج تنها به سه اتصال VCC، GND و OUT نیاز دارد. پایه OUT را می‌توان به یک ورودی دیجیتال Arduino متصل کرد و با تابع digitalRead() وضعیت تشخیص مانع را خواند.
آیا FC-51 می‌تواند فاصله جسم را به‌صورت دقیق اندازه‌گیری کند؟
خیر. FC-51 برای تشخیص وجود مانع در یک محدوده تنظیم‌شده ساخته شده است و خروجی آن در نسخه رایج دیجیتال است. بنابراین مقدار دقیق فاصله را بر حسب سانتی‌متر ارائه نمی‌کند. اگر پروژه به اندازه‌گیری عددی فاصله نیاز دارد، باید از سنسور فاصله‌سنج مناسب استفاده شود.
تفاوت FC-51 با گیرنده مادون قرمز ریموت چیست؟
FC-51 برای تشخیص بازتاب نور مادون قرمز و شناسایی مانع طراحی شده است، در حالی که گیرنده‌های ریموت مادون قرمز برای دریافت سیگنال مدوله‌شده و کدهای ارسال‌شده توسط کنترل‌های IR استفاده می‌شوند. بنابراین FC-51 را نباید برای دریافت فرمان‌های ریموت کنترل تلویزیون یا تجهیزات مشابه در نظر گرفت.
جمع‌بندی
ماژول فرستنده و گیرنده IR مادون قرمز FC-51 یک سنسور کوچک و ساده برای تشخیص مانع و اجسام در فاصله کوتاه است که از فرستنده و گیرنده مادون قرمز به همراه مدار مقایسه‌گر LM393 استفاده می‌کند. خروجی دیجیتال، پتانسیومتر تنظیم حساسیت و LEDهای نشانگر باعث شده است استفاده از آن در پروژه‌های Arduino و رباتیک بسیار ساده باشد.
قابلیت تنظیم فاصله حدود 2 تا 30 سانتی‌متر، زاویه تشخیص حدود 35 درجه و تغذیه 3.3 تا 5 ولت، این ماژول را برای ساخت ربات تشخیص مانع، خودرو هوشمند، تشخیص حضور جسم، شمارش اجسام و پروژه‌های آموزشی کاربردی می‌کند. با این حال، FC-51 یک فاصله‌سنج دقیق نیست و عملکرد آن به بازتابندگی و ویژگی‌های جسم وابسته است.
