ماژول بلوتوث صوتی VHM-314 با خروجی AUX

معرفی کوتاه ماژول بلوتوث صوتی VHM-314 با خروجی AUX

ماژول بلوتوث صوتی VHM-314 با خروجی AUX یک گیرنده صوتی استریو با کیفیت HiFi است که امکان دریافت موسیقی از طریق بلوتوث و انتقال آن به آمپلی‌فایر، اسپیکر یا هدفون را فراهم می‌کند. این ماژول با تغذیه 3.7 تا 5 ولت، کیفیت صدای بالا، مصرف انرژی پایین و خروجی AUX، گزینه‌ای مناسب برای ساخت یا ارتقای سیستم‌های صوتی محسوب می‌شود.

ساختار فیزیکی ماژول

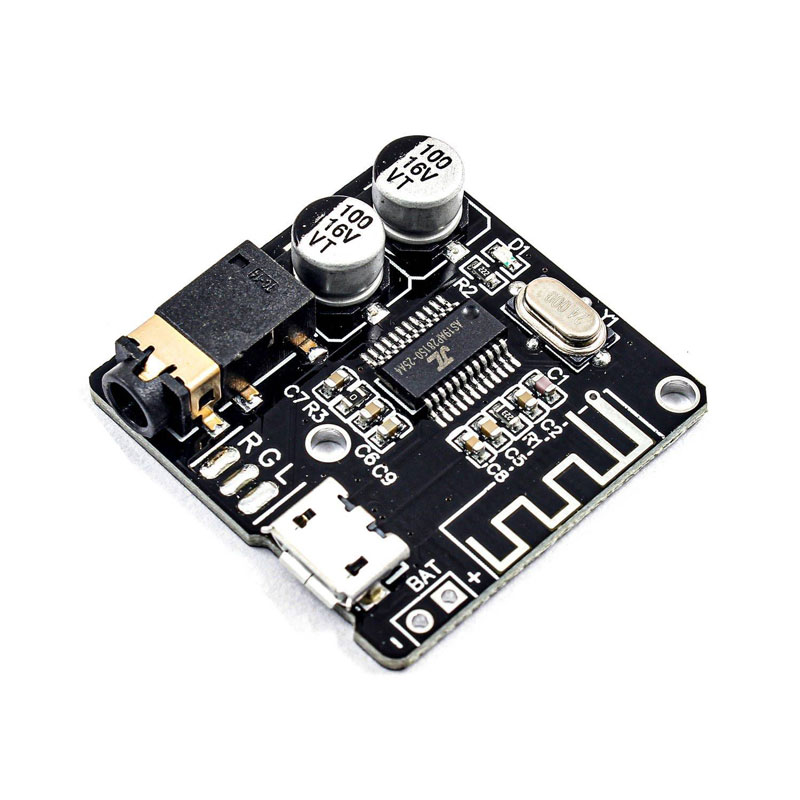

ماژول VHM-314 روی یک برد PCB فشرده طراحی شده و شامل تراشه بلوتوث، آنتن داخلی، درگاه Micro USB برای تغذیه، جک 3.5 میلی‌متری AUX، خروجی استریو L/R، کلیدهای کنترل موسیقی، LED نمایش وضعیت اتصال و پایه‌های اتصال باتری لیتیومی است. همچنین در برخی نسخه‌ها خروجی MUTE نیز برای کنترل آمپلی‌فایر در نظر گرفته شده است.

مشخصات فنی ماژول بلوتوث صوتی VHM-314 با خروجی AUX

• ولتاژ کاری: 3.7 تا 5 ولت DC
• نسخه بلوتوث: Bluetooth 4.1 (برخی نسخه‌ها 5.0)
• خروجی صدا: جک 3.5 میلی‌متری AUX و خروجی استریو L/R
• برد ارتباط: بیش از 15 متر
• نسبت سیگنال به نویز (SNR): 90dB
• اعوجاج کل (THD+N): -70dB
• دامنه دینامیکی (DNR): 91dB
• پشتیبانی از پروتکل‌های A2DP، AVRCP، AVCTP، AVDTP و HFP

دیتاشیت و مشخصات فنی:

https://www.ecrobotics.com.bo/wp-content/uploads/2024/07/3.9-Modulo-VHM314-Datasheet.pdf

مشخصات استاندارد Bluetooth:

https://www.bluetooth.com/specifications/

کاربردهای ماژول

ماژول VHM-314 برای ساخت اسپیکرهای بلوتوثی، ارتقای سیستم‌های صوتی خانگی، گیرنده AUX خودرو، آمپلی‌فایرهای استریو، تجهیزات چندرسانه‌ای، پروژه‌های DIY و تبدیل اسپیکرهای سیمی به اسپیکر بلوتوثی کاربرد فراوانی دارد. به دلیل خروجی AUX آماده، اتصال آن به انواع آمپلی‌فایرها بسیار ساده است.

مزایا و معایب در مقایسه با ماژول‌های مشابه

مهم‌ترین مزیت VHM-314 وجود هم‌زمان خروجی AUX، خروجی استریوی L/R، کیفیت صدای HiFi، مصرف پایین و امکان تغذیه از طریق Micro USB یا باتری لیتیومی است. همچنین کیفیت صدای مناسب و پشتیبانی از فرمت‌های رایج صوتی، آن را به یکی از محبوب‌ترین گیرنده‌های بلوتوث تبدیل کرده است.

در مقابل، این ماژول فاقد آمپلی‌فایر قدرت داخلی است و برای راه‌اندازی بلندگوهای غیرفعال باید به یک آمپلی‌فایر خارجی متصل شود. همچنین مدار شارژ باتری داخلی ندارد.

بخش آموزش راه اندازی ماژول

در این آموزش نحوه تغذیه ماژول، اتصال خروجی AUX به آمپلی‌فایر، Pair کردن با گوشی موبایل، استفاده از خروجی L/R و روش‌های کاهش نویز برای دستیابی به بهترین کیفیت صدا به‌صورت کامل آموزش داده می‌شود.

راهنمای خرید سریع

اگر به دنبال یک گیرنده بلوتوث صوتی کوچک، باکیفیت و دارای خروجی AUX برای ساخت اسپیکر یا ارتقای سیستم صوتی خود هستید، VHM-314 انتخابی مناسب است. این ماژول برای تعمیرکاران، دانشجویان، علاقه‌مندان به الکترونیک و سازندگان تجهیزات صوتی گزینه‌ای اقتصادی و قابل اعتماد محسوب می‌شود.

بررسی کامل ماژول بلوتوث صوتی VHM-314 با خروجی AUX

ماژول VHM-314 یکی از پرکاربردترین گیرنده‌های صوتی بلوتوث در پروژه‌های الکترونیکی است. این برد پس از اتصال تغذیه، به‌صورت خودکار وارد حالت Pair شده و با نام XY_BT یا VHM-314 در دستگاه‌های بلوتوثی قابل شناسایی است. پس از اتصال، موسیقی با کیفیت استریو از طریق خروجی AUX یا پایه‌های L/R به آمپلی‌فایر منتقل می‌شود.

این ماژول از ولتاژ 3.7 تا 5 ولت پشتیبانی می‌کند و می‌تواند از طریق درگاه Micro USB یا باتری لیتیومی تغذیه شود. به همین دلیل در ساخت اسپیکرهای قابل حمل، تجهیزات صوتی خودرو و پروژه‌های باتری‌خور کاربرد زیادی دارد. البته برای شارژ باتری باید از ماژول شارژ مجزا مانند TP4056 استفاده شود، زیرا VHM-314 مدار شارژ داخلی ندارد.

از نظر کیفیت صدا، این برد دارای نسبت سیگنال به نویز 90 دسی‌بل، اعوجاج بسیار پایین و دامنه دینامیکی مناسب است که باعث تولید صدایی شفاف و بدون نویز می‌شود. همچنین پشتیبانی از پروتکل‌های A2DP و AVRCP باعث سازگاری کامل آن با گوشی‌های هوشمند، تبلت‌ها و لپ‌تاپ‌ها شده است.

برای دستیابی به بهترین عملکرد، استفاده از منبع تغذیه پایدار، کابل‌های کوتاه و اتصال صحیح زمین توصیه می‌شود. همچنین در صورت اتصال به آمپلی‌فایرهای حساس، استفاده از تغذیه بدون نویز می‌تواند کیفیت صدای خروجی را به شکل محسوسی افزایش دهد.

سوالات متداول (FAQ)

1. آیا این ماژول آمپلی‌فایر داخلی دارد؟

خیر، VHM-314 یک گیرنده صوتی بلوتوث است و برای راه‌اندازی بلندگو باید به آمپلی‌فایر خارجی متصل شود.

2. آیا خروجی AUX روی برد وجود دارد؟

بله، این ماژول دارای جک 3.5 میلی‌متری AUX و همچنین خروجی استریوی L/R است.

3. برد ارتباط بلوتوث چقدر است؟

در فضای باز و بدون مانع، برد ارتباط بیش از 15 متر است.

4. آیا امکان تغذیه با باتری لیتیومی وجود دارد؟

بله، این ماژول با باتری‌های لیتیومی 3.7 ولتی نیز قابل استفاده است، اما برای شارژ باتری به مدار شارژ جداگانه نیاز دارد.

5. آیا از هدفون نیز پشتیبانی می‌کند؟

بله، به دلیل وجود جک 3.5 میلی‌متری AUX می‌توان هدفون، اسپیکر اکتیو یا ورودی آمپلی‌فایر را مستقیماً به آن متصل کرد.
