ماژول بلوتوث صوتی VHM-314-V2 با خروجی AUX و بلوتوث ورژن 5

معرفی کوتاه ماژول بلوتوث صوتی VHM-314-V2 با خروجی AUX و بلوتوث ورژن 5

ماژول بلوتوث صوتی VHM-314-V2 یک گیرنده و دیکودر صوتی مبتنی بر Bluetooth 5.0 است که امکان دریافت موسیقی به‌صورت بی‌سیم و انتقال آن به آمپلی‌فایر یا اسپیکر از طریق خروجی AUX را فراهم می‌کند. این ماژول با کیفیت صدای مناسب، مصرف انرژی پایین و راه‌اندازی آسان، انتخابی ایده‌آل برای ساخت اسپیکرهای بلوتوثی و ارتقای سیستم‌های صوتی محسوب می‌شود.

ساختار فیزیکی ماژول

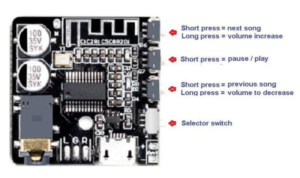

ماژول VHM-314-V2 از یک برد PCB فشرده شامل تراشه دیکودر صوت، آنتن داخلی PCB، جک 3.5 میلی‌متری AUX، ورودی تغذیه Micro USB یا پایه تغذیه، خروجی استریو L/R، LED نمایش وضعیت بلوتوث و مدار شارژ باتری لیتیومی (در برخی نسخه‌ها) تشکیل شده است. همچنین امکان اتصال مستقیم به آمپلی‌فایرهای استریو و هدفون نیز وجود دارد.

مشخصات فنی ماژول بلوتوث صوتی VHM-314-V2

• نسخه بلوتوث: Bluetooth 5.0
• ولتاژ کاری: 3.7 تا 5 ولت DC
• خروجی صدا: AUX استریو (L/R)
• برد ارتباطی: تا 15 الی 20 متر (فضای باز)
• پشتیبانی از پروفایل‌های A2DP، AVRCP، HFP، AVDTP
• نسبت سیگنال به نویز (SNR): 90dB
• پشتیبانی از فرمت‌های MP3، WAV، FLAC، APE، WMA
• مصرف جریان پایین و تأخیر کم در انتقال صدا

دیتاشیت و مشخصات فنی ماژول:

https://electropeak.com/vhm-314-bluetooth-decode

راهنمای عملکرد Bluetooth 5.0:

https://www.bluetooth.com/specifications/

کاربردهای ماژول

این ماژول برای ساخت اسپیکر بلوتوثی، افزودن قابلیت بلوتوث به آمپلی‌فایرهای خانگی، ارتقای ضبط خودرو، سیستم‌های صوتی فروشگاهی، گیرنده صوت بی‌سیم، هدفون‌های DIY، پروژه‌های صوتی آردوینو و تجهیزات چندرسانه‌ای کاربرد فراوانی دارد. به دلیل خروجی AUX، اتصال آن به اکثر آمپلی‌فایرها و سیستم‌های صوتی بسیار ساده است.

مزایا و معایب در مقایسه با ماژول‌های مشابه

مهم‌ترین مزیت VHM-314-V2 نسبت به گیرنده‌های بلوتوث قدیمی، استفاده از Bluetooth 5.0، کیفیت صدای بهتر، مصرف انرژی کمتر، برد ارتباطی بیشتر و وجود خروجی AUX آماده است. همچنین در برخی نسخه‌ها مدار شارژ باتری لیتیومی نیز روی برد قرار دارد.

در مقابل، این ماژول تنها یک گیرنده صوتی است و آمپلی‌فایر داخلی ندارد؛ بنابراین برای راه‌اندازی بلندگو باید به یک آمپلی‌فایر خارجی متصل شود.

بخش آموزش راه اندازی ماژول

راهنمای خرید سریع

اگر قصد دارید یک سیستم صوتی معمولی را به اسپیکر بلوتوثی تبدیل کنید یا برای پروژه‌های صوتی خود به یک گیرنده بلوتوث باکیفیت نیاز دارید، ماژول VHM-314-V2 گزینه‌ای مقرون‌به‌صرفه و قابل اعتماد است. این محصول برای تعمیرکاران، سازندگان اسپیکر، دانشجویان و علاقه‌مندان به پروژه‌های DIY انتخاب بسیار مناسبی محسوب می‌شود.

بررسی کامل ماژول بلوتوث صوتی VHM-314-V2 با خروجی AUX و بلوتوث ورژن 5

ماژول VHM-314-V2 یکی از محبوب‌ترین گیرنده‌های صوتی بلوتوث موجود در بازار است که برای دریافت موسیقی از تلفن همراه، تبلت یا رایانه و انتقال آن به سیستم‌های صوتی طراحی شده است. این ماژول از Bluetooth 5.0 بهره می‌برد که نسبت به نسخه‌های قدیمی‌تر، ارتباط پایدارتر، مصرف انرژی کمتر و تأخیر پایین‌تری در انتقال صدا ارائه می‌دهد.

تغذیه این برد با ولتاژ 3.7 تا 5 ولت انجام می‌شود و می‌توان آن را از طریق باتری لیتیومی یا منبع تغذیه 5 ولتی راه‌اندازی کرد. در برخی نسخه‌ها نیز مدار شارژ باتری لیتیومی روی برد تعبیه شده است که استفاده از آن را در اسپیکرهای قابل حمل ساده‌تر می‌کند.

خروجی استریوی AUX باعث می‌شود بتوان این ماژول را مستقیماً به آمپلی‌فایرهای مبتنی بر TPA3116، PAM8403، TDA7498، TDA7297 و سایر آمپلی‌فایرهای صوتی متصل کرد. همچنین نسبت سیگنال به نویز حدود 90 دسی‌بل و پشتیبانی از فرمت‌های MP3، FLAC، WAV، WMA و APE کیفیت صدای مطلوبی را برای کاربردهای خانگی و نیمه‌حرفه‌ای فراهم می‌کند.

این ماژول از پروفایل‌های A2DP، AVRCP و HFP پشتیبانی می‌کند؛ بنابراین علاوه بر پخش موسیقی، امکان کنترل پخش و در برخی کاربردها پاسخ به تماس نیز وجود دارد. برد ارتباطی آن در فضای باز معمولاً بین 15 تا 20 متر است و برای اغلب پروژه‌های صوتی کاملاً کافی خواهد بود.

در مجموع، اگر به دنبال یک گیرنده بلوتوث صوتی کوچک، اقتصادی و با کیفیت مناسب برای ارتقای سیستم صوتی یا ساخت اسپیکر بلوتوثی هستید، VHM-314-V2 یکی از بهترین گزینه‌های موجود در این رده قیمتی است.

سوالات متداول (FAQ)

1. آیا این ماژول مستقیماً بلندگو را راه‌اندازی می‌کند؟

خیر، این برد فقط خروجی صوتی Line/AUX دارد و برای راه‌اندازی بلندگو باید به آمپلی‌فایر متصل شود.

2. آیا امکان اتصال به آمپلی‌فایر TPA3116 وجود دارد؟

بله، این ماژول با اکثر آمپلی‌فایرهای دارای ورودی AUX یا Line سازگار است.

3. برد ارتباطی بلوتوث چقدر است؟

در فضای باز معمولاً بین 15 تا 20 متر، بسته به شرایط محیطی

4. آیا می‌توان ماژول را با باتری لیتیومی تغذیه کرد؟

بله، این ماژول با ولتاژ 3.7 تا 5 ولت کار می‌کند و در برخی نسخه‌ها مدار شارژ باتری نیز روی برد وجود دارد.

5. آیا کیفیت صدای این ماژول مناسب است؟

بله، با نسبت سیگنال به نویز حدود 90 دسی‌بل و پشتیبانی از فرمت‌های صوتی مختلف، کیفیت صدای مطلوبی برای سیستم‌های صوتی خانگی و پروژه‌های DIY ارائه می‌دهد.
