ماژول کاهنده ولتاژ LM2596 با نمایشگر سون سگمنت

معرفی کوتاه ماژول کاهنده ولتاژ LM2596 با نمایشگر سون سگمنت

ماژول کاهنده ولتاژ LM2596 با نمایشگر سون سگمنت یک مبدل DC-DC از نوع Step-Down است که علاوه بر کاهش ولتاژ ورودی، امکان نمایش لحظه‌ای ولتاژ ورودی یا خروجی را از طریق نمایشگر سه‌رقمی سون سگمنت فراهم می‌کند. این ماژول به دلیل تنظیم آسان ولتاژ، راندمان بالا و نمایشگر داخلی، برای منابع تغذیه، پروژه‌های آردوینو، رباتیک و تعمیرات الکترونیکی گزینه‌ای بسیار کاربردی محسوب می‌شود.

ساختار فیزیکی ماژول

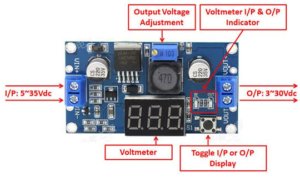

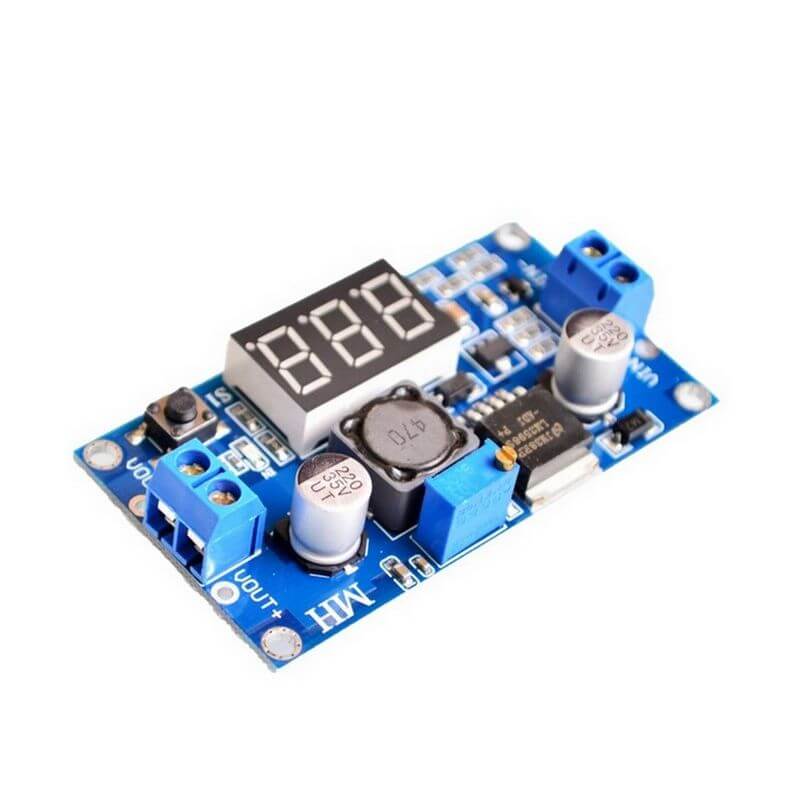

این ماژول از تراشه LM2596S-ADJ، یک سلف توان، دیود شاتکی، خازن‌های Low ESR، پتانسیومتر مولتی‌ترن جهت تنظیم ولتاژ، نمایشگر LED سه‌رقمی سون سگمنت، کلید انتخاب نمایش ولتاژ ورودی یا خروجی و ترمینال‌های پیچی ورودی و خروجی تشکیل شده است. نمایشگر داخلی نیاز به مولتی‌متر مجزا برای بررسی ولتاژ را تا حد زیادی برطرف می‌کند.

مشخصات فنی ماژول کاهنده ولتاژ LM2596 با نمایشگر سون سگمنت

• ولتاژ ورودی: 4 تا 40 ولت DC
• ولتاژ خروجی: 1.25 تا 37 ولت DC (قابل تنظیم)
• تراشه اصلی: LM2596S-ADJ
• حداکثر جریان خروجی: 3 آمپر (حدود 2 آمپر به‌صورت مداوم)
• حداکثر راندمان: تا 92 درصد
• فرکانس سوئیچینگ: 150 کیلوهرتز
• نمایشگر سه‌رقمی سون سگمنت با دقت نمایش 0.1 ولت
• قابلیت نمایش ولتاژ ورودی و خروجی با کلید انتخاب

دیتاشیت تراشه LM2596:

https://www.ti.com/lit/ds/symlink/lm2596.pdf

راهنمای عملکرد ماژول دارای نمایشگر:

https://www.robotics.org.za/index.php?product_id=7164&route=product%2Fproduct

کاربردهای ماژول

این ماژول برای ساخت منابع تغذیه قابل تنظیم، تغذیه بردهای آردوینو، ESP32 و Raspberry Pi، دوربین‌های مداربسته، تجهیزات مخابراتی، پروژه‌های رباتیک، شارژرهای سفارشی، تجهیزات خودرویی، تعمیرات الکترونیکی و هر پروژه‌ای که نیاز به کاهش ولتاژ همراه با مشاهده مقدار ولتاژ داشته باشد، کاربرد فراوانی دارد. وجود نمایشگر داخلی باعث می‌شود تنظیم ولتاژ سریع‌تر و دقیق‌تر انجام شود.

مزایا و معایب در مقایسه با ماژول‌های مشابه

مهم‌ترین مزیت این مدل نسبت به LM2596 معمولی، وجود نمایشگر دیجیتال داخلی است که امکان مشاهده مستقیم ولتاژ ورودی و خروجی را فراهم می‌کند و نیاز به استفاده مداوم از مولتی‌متر را کاهش می‌دهد. همچنین کلید انتخاب نمایش ولتاژ و تنظیم آسان توسط مولتی‌ترن، کار با این ماژول را ساده‌تر کرده است.

در مقابل، وجود نمایشگر موجب افزایش اندک مصرف توان و ابعاد برد می‌شود. همچنین مانند سایر مبدل‌های LM2596، این ماژول تنها قابلیت کاهش ولتاژ را دارد و امکان افزایش ولتاژ ورودی وجود ندارد.

بخش آموزش راه اندازی ماژول

در آموزش این ماژول، نحوه اتصال منبع تغذیه، تنظیم ولتاژ خروجی توسط مولتی‌ترن، استفاده از کلید انتخاب ولتاژ ورودی و خروجی، کالیبره کردن نمایشگر در صورت نیاز و رعایت نکات ایمنی هنگام اتصال بار به‌صورت کامل آموزش داده می‌شود.

راهنمای خرید سریع

اگر به یک مبدل کاهنده ولتاژ نیاز دارید که بدون استفاده از مولتی‌متر بتوانید مقدار ولتاژ را مشاهده و تنظیم کنید، ماژول LM2596 با نمایشگر سون سگمنت انتخابی بسیار مناسب است. این محصول برای دانشجویان، تعمیرکاران، مهندسان الکترونیک و علاقه‌مندان به پروژه‌های DIY گزینه‌ای دقیق، اقتصادی و کاربردی محسوب می‌شود.

بررسی کامل ماژول کاهنده ولتاژ LM2596 با نمایشگر سون سگمنت

ماژول LM2596 با نمایشگر دیجیتال، نسخه ارتقاءیافته مبدل‌های کاهنده ولتاژ مبتنی بر تراشه LM2596S-ADJ است که علاوه بر عملکرد اصلی خود، یک ولت‌متر داخلی نیز در اختیار کاربر قرار می‌دهد. این نمایشگر سه‌رقمی قادر است با فشردن کلید روی برد، ولتاژ ورودی یا خروجی را نمایش دهد و فرآیند تنظیم ولتاژ را بسیار ساده‌تر کند.

این ماژول معمولاً با ولتاژ ورودی 4 تا 40 ولت کار کرده و خروجی آن بین 1.25 تا 37 ولت قابل تنظیم است، البته ولتاژ خروجی باید همواره از ولتاژ ورودی کمتر باشد. راندمان بالا، تولید حرارت کم و مصرف پایین انرژی باعث شده این برد در انواع پروژه‌های الکترونیکی و منابع تغذیه قابل حمل مورد استفاده قرار گیرد.

نمایشگر داخلی با دقت حدود 0.1 ولت کار می‌کند و در برخی مدل‌ها امکان کالیبره کردن آن نیز وجود دارد تا مقدار نمایش‌داده‌شده با مولتی‌متر تطابق بیشتری داشته باشد. این ویژگی برای تعمیرکاران و افرادی که به‌طور مداوم ولتاژ خروجی را تغییر می‌دهند، بسیار کاربردی است.

حداکثر جریان خروجی این ماژول حدود 3 آمپر است، اما برای استفاده مداوم بهتر است جریان مصرفی از 2 آمپر تجاوز نکند یا از خنک‌کاری مناسب استفاده شود. همچنین پیش از اتصال مصرف‌کننده، توصیه می‌شود ولتاژ خروجی با استفاده از نمایشگر یا مولتی‌متر بررسی و تنظیم شود تا از آسیب به تجهیزات جلوگیری شود.

به دلیل قیمت مناسب، ابعاد کوچک، راندمان بالا و نمایشگر داخلی، این ماژول یکی از محبوب‌ترین مبدل‌های کاهنده ولتاژ در میان دانشجویان، تعمیرکاران، مهندسان و علاقه‌مندان به الکترونیک محسوب می‌شود و در بسیاری از پروژه‌های آموزشی و صنعتی سبک مورد استفاده قرار می‌گیرد.

سوالات متداول (FAQ)

1. آیا این ماژول ولتاژ را افزایش می‌دهد؟

خیر، این برد فقط یک مبدل کاهنده (Buck Converter) است و ولتاژ خروجی باید از ولتاژ ورودی کمتر باشد.

2. نمایشگر چه چیزی را نشان می‌دهد؟

نمایشگر می‌تواند بسته به وضعیت کلید، ولتاژ ورودی یا ولتاژ خروجی را نمایش دهد.

3. حداکثر جریان خروجی چقدر است؟

حداکثر جریان حدود 3 آمپر است، اما برای استفاده مداوم جریان 2 آمپر یا کمتر توصیه می‌شود.

4. آیا نمایشگر نیاز به تغذیه جداگانه دارد؟

خیر، نمایشگر از همان مدار ماژول تغذیه می‌شود و نیازی به منبع تغذیه مجزا ندارد.

5. آیا می‌توان دقت نمایشگر را تنظیم کرد؟

در بسیاری از نسخه‌ها امکان کالیبره کردن نمایشگر برای افزایش دقت اندازه‌گیری وجود دارد.
