معرفی کوتاه ماژول آمپلی فایر استریو 2x420W با تراشه TDA8954TH
ماژول آمپلی فایر TDA8954TH 2x420W یکی از قدرتمندترین آمپلی فایرهای کلاس D موجود در بازار است که برای سیستمهای صوتی حرفهای، ساب ووفرهای پرقدرت، سیستمهای PA و پروژههای صوتی Hi-Fi طراحی شده است. این ماژول بر پایه تراشه قدرتمند TDA8954TH شرکت NXP ساخته شده و با راندمان بسیار بالا، توان خروجی چشمگیری را در ابعاد نسبتاً فشرده ارائه میدهد. کیفیت صدای مطلوب، اعوجاج کم و تولید حرارت کمتر نسبت به آمپلی فایرهای کلاس AB از مهمترین مزایای این محصول محسوب میشوند.

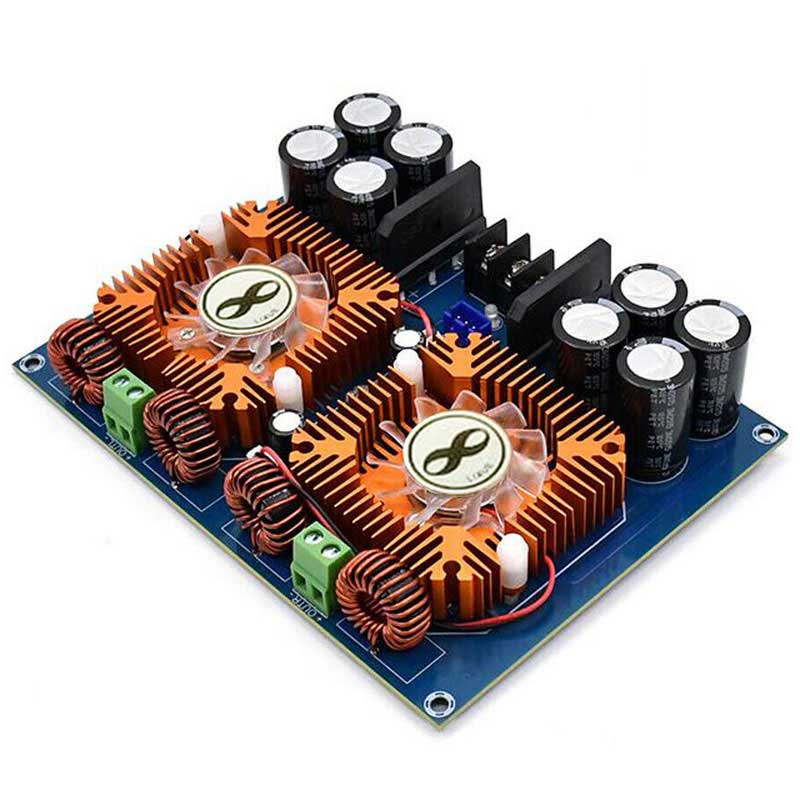

ساختار فیزیکی ماژول استریو دو کانال
این ماژول معمولاً از یک یا دو تراشه TDA8954TH به همراه هیتسینک آلومینیومی بزرگ بهره میبرد تا گرمای تولید شده در توانهای بالا را به خوبی دفع کند. روی برد ترمینالهای ورودی صدا، خروجی بلندگو، ورودی تغذیه و خازنهای فیلترینگ با ظرفیت بالا قرار گرفتهاند. بسیاری از نسخههای موجود دارای مدار محافظت در برابر اتصال کوتاه، افزایش دما و اضافه جریان هستند که پایداری عملکرد را در استفاده طولانیمدت افزایش میدهد.
مشخصات فنی ماژول آمپلی فایر استریو 2x420W TDA8954TH
- چیپ اصلی: TDA8954TH ساخت NXP
- نوع آمپلی فایر: Class D
- توان خروجی اسمی: 2×420 وات (بسته به ولتاژ و امپدانس بار)
- راندمان: تا 93 درصد
- امپدانس بلندگو: 4 تا 8 اهم
- ولتاژ تغذیه تراشه: ±12.5V تا ±42.5V
- دارای حفاظت اتصال کوتاه و حفاظت حرارتی
- اعوجاج کم و کیفیت صدای Hi-Fi
کاربردهای ماژول
ماژول آمپلی فایر TDA8954TH برای ساخت سیستمهای صوتی حرفهای، ساب ووفرهای قدرتمند، تجهیزات صوتی سالنها، سیستمهای PA، آمپلی فایرهای خانگی Hi-Fi و پروژههای DIY حرفهای کاربرد دارد. توان بالای خروجی این برد باعث شده برای راهاندازی بلندگوهای بزرگ و سیستمهای صوتی پرقدرت انتخاب مناسبی باشد. همچنین در ساخت سیستمهای صوتی سینمای خانگی و تجهیزات پخش موسیقی نیمهحرفهای نیز استفاده میشود.
مزایا و معایب در مقایسه با ماژولهای مشابه
در مقایسه با ماژولهای مبتنی بر TPA3116D2 یا TPA3250، این برد توان خروجی بسیار بالاتری ارائه میدهد و برای سیستمهای صوتی حرفهای مناسبتر است. راندمان حدود 93 درصد نیز باعث میشود انرژی کمتری به گرما تبدیل شود و بازده کلی سیستم افزایش یابد. کیفیت صدای این تراشه در بین علاقهمندان به تجهیزات Hi-Fi بسیار شناخته شده است.
از طرف دیگر، این ماژول به منبع تغذیه قدرتمند و باکیفیت نیاز دارد و مصرف جریان آن نسبت به آمپلی فایرهای میانرده بیشتر است. همچنین قیمت بالاتر و ابعاد بزرگتر آن ممکن است برای پروژههای کوچک توجیه اقتصادی نداشته باشد. برخی کاربران نیز توصیه میکنند در خرید بردهای مبتنی بر TDA8954TH به کیفیت ساخت و اصالت قطعات توجه ویژه داشته باشید.
راهنمای خرید سریع
اگر به دنبال ساخت یک سیستم صوتی قدرتمند برای سالن، ساب ووفر حرفهای یا اسپیکرهای توان بالا هستید، ماژول TDA8954TH انتخاب مناسبی خواهد بود. اما برای پروژههای خانگی کوچک یا اسپیکرهای رومیزی، مدلهای اقتصادیتر مانند TPA3116D2 یا TPA3250 میتوانند گزینههای مقرونبهصرفهتری باشند.
سوالات متداول (FAQ)
1. آیا ماژول TDA8954TH واقعاً توان 2×420 وات تولید میکند؟
توان خروجی واقعی به ولتاژ تغذیه، کیفیت منبع تغذیه، امپدانس بلندگو و طراحی برد بستگی دارد و معمولاً در شرایط ایدهآل اندازهگیری میشود.
2. چه بلندگوهایی برای این ماژول مناسب هستند؟
بلندگوهای 4 یا 8 اهم با توان بالا برای استفاده از حداکثر ظرفیت این آمپلی فایر پیشنهاد میشوند.
3. آیا این ماژول به هیتسینک نیاز دارد؟
بله، در توانهای بالا استفاده از هیتسینک و تهویه مناسب کاملاً ضروری است.
4. آیا میتوان از این برد برای ساب ووفر استفاده کرد؟
بله، این تراشه به دلیل توان بالا در بسیاری از سیستمهای ساب ووفر و PA مورد استفاده قرار میگیرد.
5. آیا تراشه TDA8954TH هنوز تولید میشود؟
بر اساس برخی منابع توزیع قطعات الکترونیکی، این تراشه در بسیاری از بازارها به عنوان قطعه قدیمی یا منسوخشده (Obsolete) شناخته میشود؛ بنابراین هنگام خرید باید به اصالت قطعات توجه ویژه داشته باشید.
