ماژول آمپلی فایر بلوتوثی 2x50w استریو Gold-A543Cvr ولتاژ کاری 8-24 ولت

معرفی کوتاه ماژول آمپلی فایر بلوتوثی 2x50w استریو Gold-A543Cvr

ماژول آمپلی فایر بلوتوثی 2x50w استریو Gold-A543Cvr ولتاژ کاری 8-24 ولت یک برد تقویت‌کننده صدای دیجیتال با قابلیت دریافت صوت از طریق بلوتوث است که برای ساخت اسپیکرهای قابل حمل، سیستم‌های صوتی خانگی و پروژه‌های DIY طراحی شده است. این ماژول با ولتاژ کاری 8 تا 24 ولت DC عملکرد پایدار و کیفیت صدای مطلوبی را ارائه می‌دهد و بدون نیاز به آمپلی‌فایر خارجی، توان کافی برای راه‌اندازی دو بلندگوی استریو را فراهم می‌کند.

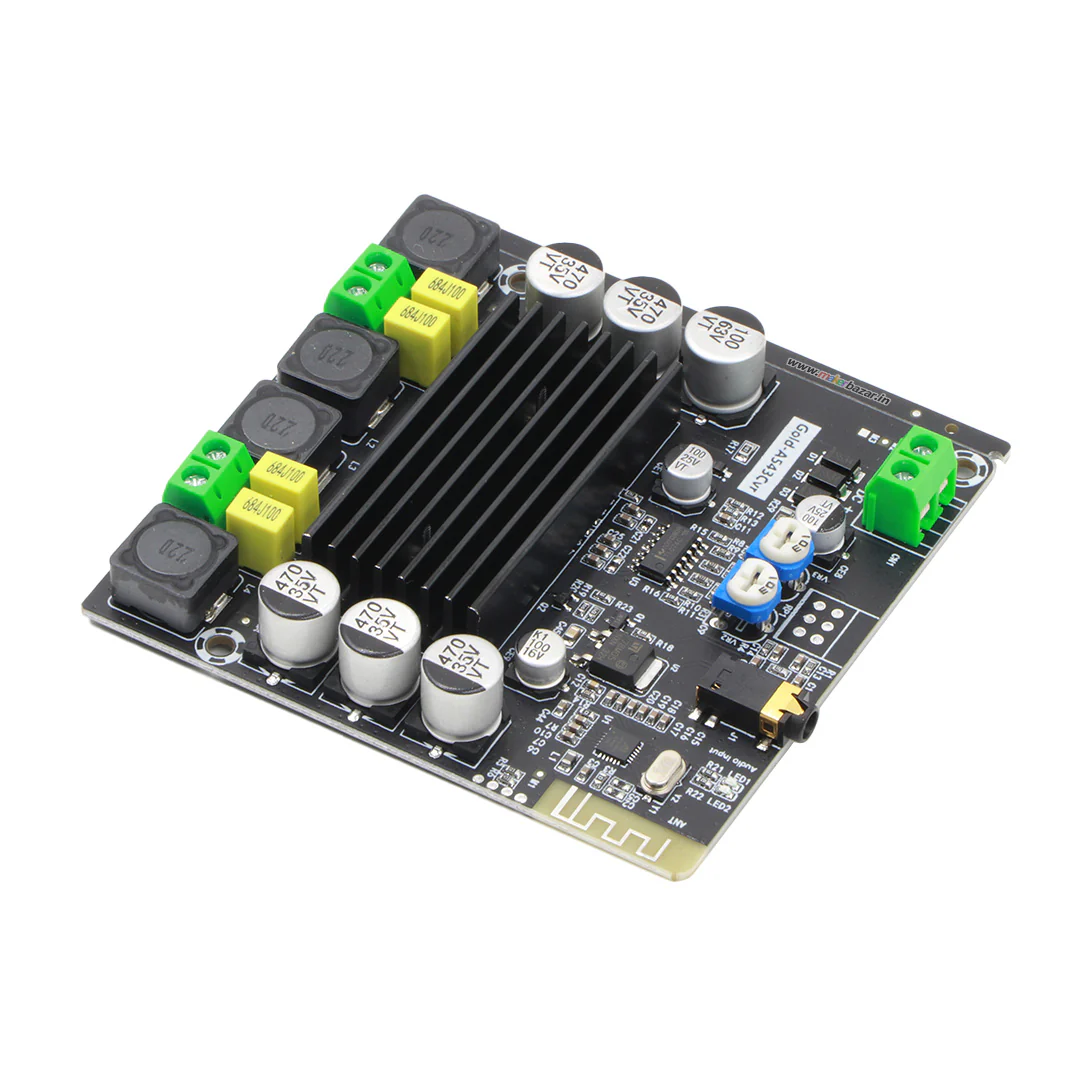

ساختار فیزیکی ماژول

ماژول Gold-A543Cvr از یک برد PCB با کیفیت بالا ساخته شده و معمولاً شامل تراشه آمپلی‌فایر کلاس D، ماژول بلوتوث داخلی، ترمینال‌های اتصال تغذیه و خروجی بلندگو است. در قسمت ورودی، آنتن بلوتوث و مدار پردازش صوت قرار گرفته و در بخش خروجی نیز ترمینال‌های اتصال دو کانال چپ و راست تعبیه شده‌اند. برخی نسخه‌ها دارای کلیدهای کنترلی برای مدیریت پخش موسیقی و LED نمایش وضعیت اتصال بلوتوث هستند.

مشخصات فنی ماژول آمپلی فایر بلوتوثی 2x50w استریو Gold-A543Cvr

• ولتاژ کاری: 8 تا 24 ولت DC
• توان خروجی: 2×50 وات (حداکثر)
• نوع آمپلی‌فایر: Class D
• تعداد کانال خروجی: 2 کانال استریو
• ارتباط بی‌سیم: Bluetooth
• راندمان تبدیل انرژی: بیش از 90 درصد
• مناسب برای بلندگوهای 4 تا 8 اهم
• حفاظت در برابر اتصال کوتاه، افزایش دما و اضافه‌بار (در اکثر نسخه‌ها)

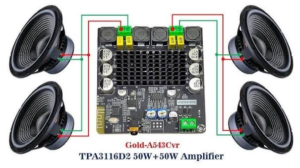

دیتاشیت تراشه آمپلی‌فایر (در صورت استفاده از TPA3116D2): https://www.ti.com/lit/ds/symlink/tpa3116d2.pdf

مشخصات فناوری Bluetooth: https://www.bluetooth.com/specifications

کاربردهای ماژول

ماژول آمپلی فایر بلوتوثی Gold-A543Cvr برای ساخت انواع سیستم‌های صوتی بی‌سیم گزینه‌ای ایده‌آل محسوب می‌شود. از این برد می‌توان در ساخت اسپیکرهای قابل حمل، سیستم صوتی خودرو، تجهیزات صوتی خانگی، پروژه‌های اینترنت اشیا (IoT)، دستگاه‌های پخش موسیقی DIY و سیستم‌های پخش فروشگاهی استفاده کرد. همچنین افرادی که قصد ارتقاء کیفیت صدای اسپیکرهای قدیمی را دارند، می‌توانند با استفاده از این ماژول، قابلیت اتصال بلوتوث را نیز به سیستم خود اضافه کنند.

مزایا و معایب در مقایسه با ماژول‌های مشابه

یکی از مهم‌ترین مزایای Gold-A543Cvr نسبت به بسیاری از آمپلی‌فایرهای بلوتوثی اقتصادی، توان خروجی بالاتر و راندمان مناسب آن است. استفاده از تکنولوژی Class D باعث تولید حرارت کمتر و مصرف انرژی پایین‌تر نسبت به آمپلی‌فایرهای کلاس AB می‌شود. همچنین امکان استفاده در بازه وسیع ولتاژ 8 تا 24 ولت، انعطاف بیشتری برای انواع پروژه‌ها فراهم می‌کند.

در مقابل، برای دستیابی به توان واقعی 2×50 وات نیاز به منبع تغذیه مناسب و بلندگوهای استاندارد خواهید داشت. همچنین در صورت استفاده در توان‌های بالا، نصب هیت‌سینک مناسب توصیه می‌شود.

راهنمای خرید سریع

اگر قصد ساخت یک اسپیکر بلوتوثی با کیفیت، ارتقاء سیستم صوتی یا اجرای پروژه‌های صوتی DIY را دارید، ماژول Gold-A543Cvr انتخاب مناسبی برای شماست. این برد برای کاربران نیمه‌حرفه‌ای، دانشجویان، علاقه‌مندان به الکترونیک و سازندگان تجهیزات صوتی گزینه‌ای مقرون‌به‌صرفه با کیفیت صدای مطلوب محسوب می‌شود.

بررسی کامل ماژول آمپلی فایر بلوتوثی 2x50w استریو Gold-A543Cvr

ماژول آمپلی فایر بلوتوثی 2×50 وات Gold-A543Cvr یکی از محبوب‌ترین بردهای تقویت‌کننده صوت دیجیتال برای پروژه‌های صوتی مدرن محسوب می‌شود. این برد با ترکیب فناوری آمپلی‌فایر کلاس D و گیرنده بلوتوث داخلی، امکان پخش موسیقی با کیفیت بالا را بدون نیاز به کابل فراهم می‌کند.

مهم‌ترین ویژگی این ماژول، راندمان بسیار بالای مدار تقویت‌کننده است. در آمپلی‌فایرهای کلاس D بخش زیادی از انرژی به جای تبدیل شدن به گرما، صرف تولید توان خروجی می‌شود؛ به همین دلیل حتی در حجم صدای بالا نیز مصرف انرژی نسبتاً پایین باقی می‌ماند. این موضوع برای دستگاه‌های قابل حمل که با باتری تغذیه می‌شوند اهمیت زیادی دارد.

ولتاژ کاری 8 تا 24 ولت باعث شده این برد بتواند با انواع آداپتورهای DC، منابع تغذیه سوئیچینگ و حتی باتری‌های لیتیومی چندسلولی راه‌اندازی شود. البته برای رسیدن به حداکثر توان خروجی، استفاده از منبع تغذیه 24 ولت با جریان کافی توصیه می‌شود.

از نظر کیفیت صدا، Gold-A543Cvr صدایی شفاف با نویز کم ارائه می‌دهد. اگر از بلندگوهای مناسب 4 یا 8 اهم استفاده شود و منبع تغذیه پایداری در اختیار برد قرار گیرد، خروجی آن برای مصارف خانگی، کارگاهی و حتی سیستم‌های صوتی کوچک کاملاً رضایت‌بخش خواهد بود.

برای افزایش طول عمر برد، بهتر است از منبع تغذیه دارای ولتاژ پایدار استفاده شود و در توان‌های بالا، تهویه مناسب یا هیت‌سینک برای تراشه آمپلی‌فایر در نظر گرفته شود. همچنین استفاده از کابل‌های کوتاه و با سطح مقطع مناسب برای اتصال بلندگوها باعث کاهش افت ولتاژ و بهبود کیفیت صدا خواهد شد.

سوالات متداول (FAQ)

1. آیا ماژول Gold-A543Cvr بدون بلوتوث هم قابل استفاده است؟

بسته به نسخه تولیدی، برخی مدل‌ها علاوه بر بلوتوث دارای ورودی AUX نیز هستند.

2. برای دستیابی به توان واقعی 2×50 وات چه منبع تغذیه‌ای لازم است؟

منبع تغذیه 24 ولت با جریان حداقل 4 تا 5 آمپر توصیه می‌شود.

3. آیا این برد از بلندگوهای 8 اهم پشتیبانی می‌کند؟

بله، این ماژول معمولاً با بلندگوهای 4 و 8 اهم سازگار است.

4. آیا امکان استفاده از باتری وجود دارد؟

بله، در صورتی که ولتاژ باتری در بازه 8 تا 24 ولت باشد.

5. آیا نصب هیت‌سینک ضروری است؟

در استفاده‌های معمول خیر؛ اما در توان‌های بالا و استفاده طولانی‌مدت توصیه می‌شود.
