ماژول اندازه گیری ولتاژ و جریان و توان DC با دقت بالا INA219 و خروجی I2C

معرفی کوتاه ماژول اندازه گیری ولتاژ و جریان و توان DC با دقت بالا INA219 و خروجی I2C

ماژول اندازه گیری ولتاژ و جریان DC مدل INA219 یک ماژول دیجیتال برای اندازه‌گیری هم‌زمان ولتاژ، جریان و توان در مدارهای DC است که از رابط ارتباطی I2C برای ارسال اطلاعات به میکروکنترلر استفاده می‌کند. این ماژول با اندازه‌گیری افت ولتاژ روی مقاومت شنت و همچنین ولتاژ باس، امکان محاسبه جریان و توان مصرفی را فراهم می‌کند و برای آردوینو ، ESP32 ، Raspberry Pi ، سیستم‌های مانیتورینگ انرژی ، منابع تغذیه و پروژه‌های الکترونیکی گزینه‌ای کاربردی محسوب می‌شود. تراشه INA219 قادر است ولتاژ باس را در محدوده 0 تا 26 ولت اندازه‌گیری کند و مقدار جریان، ولتاژ و توان را از طریق I2C در اختیار سیستم کنترل قرار دهد.

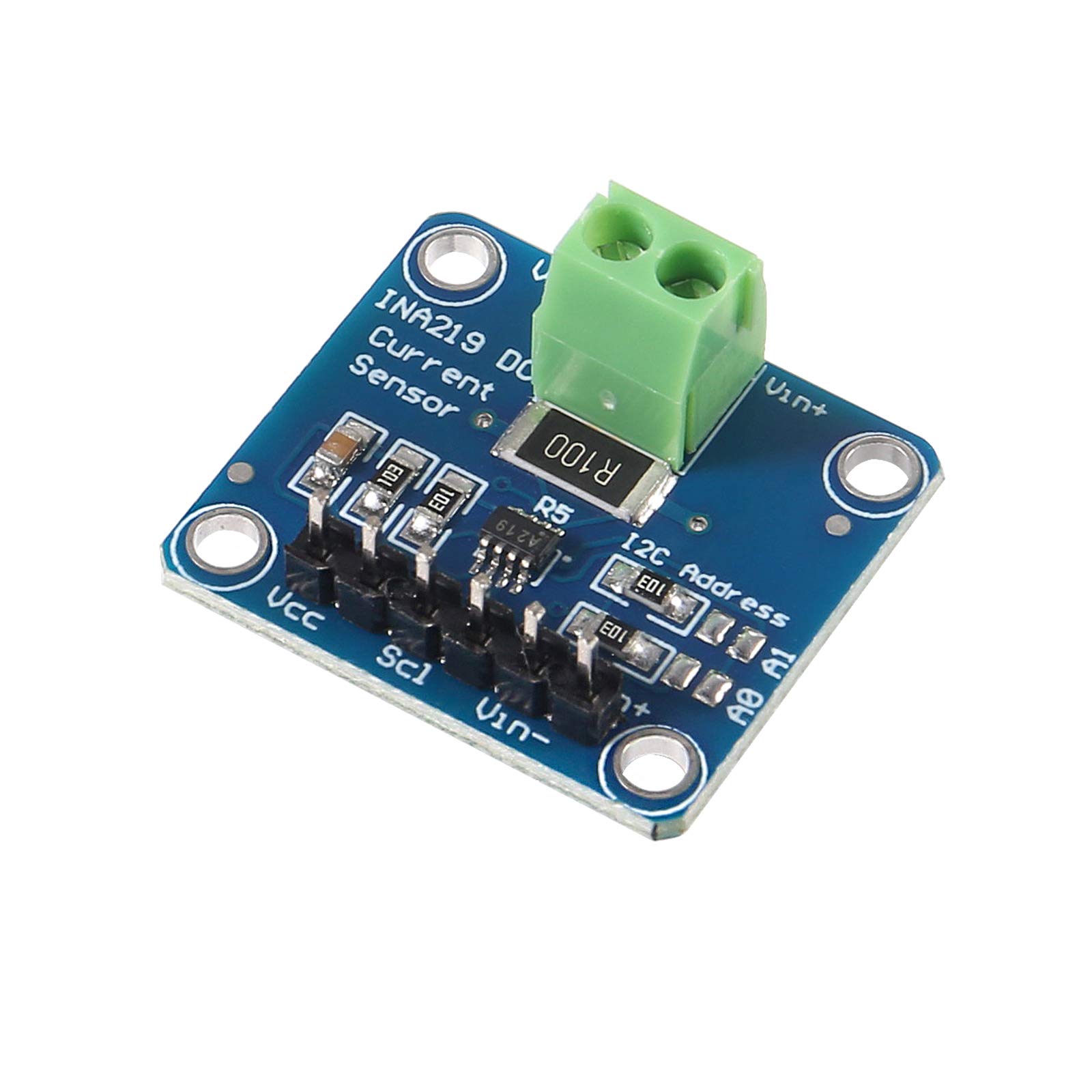

ساختار فیزیکی ماژول اندازه گیری ولتاژ و جریان و توان DC با دقت بالا INA219

این ماژول از تراشه INA219، مقاومت شنت دقیق، مدار اندازه‌گیری ولتاژ و رابط ارتباطی I2C تشکیل شده است. جریان بار از مسیر شنت عبور می‌کند و INA219 افت ولتاژ ایجادشده روی آن را اندازه‌گیری می‌کند. هم‌زمان ولتاژ باس نیز توسط تراشه اندازه‌گیری می‌شود و پس از انجام محاسبات و کالیبراسیون، اطلاعات جریان و توان قابل دریافت از طریق رابط I2C خواهد بود. تراشه INA219 دارای ADC با وضوح 12 بیت است و امکان تنظیم بهره اندازه‌گیری ولتاژ شنت و زمان تبدیل را نیز فراهم می‌کند.

رابط I2C این ماژول امکان انتقال دیجیتال اطلاعات ولتاژ، جریان و توان را بدون نیاز به خروجی آنالوگ فراهم می‌کند.

مشخصات فنی ماژول اندازه گیری ولتاژ و جریان DC مدل INA219

• نوع جریان قابل اندازه‌گیری: DC
• نوع سنسور جریان: مقاومت شنت (Current Shunt)
• تراشه اصلی: INA219
• محدوده ولتاژ باس تراشه: 0 تا 26 ولت DC
• رزولوشن ADC: 12 بیت
• رابط ارتباطی: I2C / SMBus
• ولتاژ تغذیه تراشه: 3 تا 5.5 ولت DC
• قابلیت اندازه‌گیری: ولتاژ، جریان و توان
• تعداد آدرس‌های قابل تنظیم I2C: 16 آدرس
• رزولوشن اندازه‌گیری ولتاژ باس: 4 میلی‌ولت
• رزولوشن اندازه‌گیری ولتاژ شنت: 10 میکروولت
• محدوده جریان قابل اندازه‌گیری: وابسته به مقدار مقاومت شنت و طراحی ماژول
• مشخصات فنی و دیتاشیت INA219 از Texas Instruments
• دیتاشیت کامل ماژول و تراشه INA219
• راهنمای ارتباط I2C در Arduino
• راهنمای رابط I2C در ESP32

کاربردهای ماژول اندازه گیری ولتاژ و جریان DC مدل INA219

ماژول INA219 برای اندازه‌گیری و پایش ولتاژ، جریان و توان در مدارهای DC استفاده می‌شود. اطلاعات اندازه‌گیری‌شده به صورت دیجیتال از طریق رابط I2C در اختیار میکروکنترلر قرار می‌گیرد و می‌توان مقدار جریان مصرفی، ولتاژ منبع و توان بار را در نرم‌افزار نمایش یا ثبت کرد. تراشه INA219 همچنین امکان اندازه‌گیری جریان در دو جهت را دارد و برای کاربردهای مختلف مانیتورینگ مناسب است.

این ماژول در پروژه‌های Arduino و ESP32، مانیتورینگ باتری، منابع تغذیه، شارژرها، سیستم‌های خورشیدی، تجهیزات قابل حمل، رباتیک، کنترل موتور و سیستم‌های مدیریت انرژی کاربرد دارد. خروجی دیجیتال I2C باعث می‌شود مقدار اندازه‌گیری‌شده مستقیماً توسط نرم‌افزار پردازش شود و نیازی به تبدیل یک سیگنال آنالوگ توسط ADC خارجی وجود نداشته باشد.

مزایا و معایب در مقایسه با روش‌های مشابه

مهم‌ترین مزیت INA219 در مقایسه با سنسورهای جریان آنالوگ، خروجی دیجیتال I2C و امکان اندازه‌گیری هم‌زمان ولتاژ، جریان و توان است. وجود ADC داخلی، قابلیت تنظیم بهره و زمان تبدیل، چندین آدرس I2C و امکان اتصال چند ماژول روی یک باس، استفاده از آن را در سیستم‌های مانیتورینگ چندکاناله ساده می‌کند. همچنین تراشه برای ولتاژ باس 0 تا 26 ولت طراحی شده است.

در مقابل، محدوده جریان قابل اندازه‌گیری به مقدار و توان مقاومت شنت نصب‌شده روی ماژول وابسته است و نمی‌توان یک عدد ثابت مانند 3.2 آمپر را به تمام بردهای INA219 نسبت داد. همچنین INA219 برای مدارهای DC طراحی شده و برای اندازه‌گیری مستقیم برق AC مناسب نیست. برای ولتاژهای بالاتر از محدوده مجاز نیز باید از مدار اندازه‌گیری مناسب و ایزولاسیون موردنیاز استفاده شود.

راهنمای خرید سریع ماژول اندازه گیری ولتاژ و جریان DC مدل INA219

اگر برای یک پروژه الکترونیکی به اندازه‌گیری دیجیتال ولتاژ، جریان و توان DC با رابط I2C نیاز دارید، ماژول INA219 گزینه‌ای کاربردی است. این ماژول برای اتصال به Arduino، ESP32 و سایر میکروکنترلرهای دارای I2C مناسب است و اطلاعات اندازه‌گیری را به صورت دیجیتال در اختیار نرم‌افزار قرار می‌دهد. هنگام خرید، علاوه بر مدل INA219 باید مقدار مقاومت شنت، محدوده جریان موردنیاز و ولتاژ کاری مدار را بررسی کنید؛ زیرا ظرفیت جریان ماژول‌های مختلف می‌تواند بر اساس شنت مورد استفاده متفاوت باشد.

سوالات متداول (FAQ)

1. ماژول INA219 چه پارامترهایی را اندازه‌گیری می‌کند؟

INA219 می‌تواند ولتاژ باس، جریان و توان را در مدار DC اندازه‌گیری کند و اطلاعات را از طریق رابط دیجیتال I2C به میکروکنترلر ارسال نماید.

2. حداکثر ولتاژ قابل اندازه‌گیری با INA219 چقدر است؟

محدوده ولتاژ باس INA219 از 0 تا 26 ولت DC است. با این حال، 26 ولت حداکثر محدوده تراشه است و نباید بیش از این مقدار به ورودی آن اعمال شود.

3. آیا INA219 برای اندازه‌گیری جریان AC مناسب است؟

خیر. INA219 برای اندازه‌گیری جریان DC و افت ولتاژ روی مقاومت شنت طراحی شده است. برای اندازه‌گیری جریان AC باید از سنسور یا مدار اندازه‌گیری مناسب AC استفاده شود.

4. آیا می‌توان INA219 را به Arduino و ESP32 متصل کرد؟

بله. این ماژول از رابط I2C استفاده می‌کند و می‌توان آن را به بردهای دارای رابط I2C مانند Arduino و ESP32 متصل کرد. ولتاژ تغذیه تراشه INA219 نیز در محدوده 3 تا 5.5 ولت قرار دارد.

5. حداکثر جریان قابل اندازه‌گیری INA219 چقدر است؟

مقدار جریان قابل اندازه‌گیری به مقاومت شنت، محدوده اندازه‌گیری ولتاژ شنت و طراحی ماژول بستگی دارد. بنابراین نمی‌توان ظرفیت جریان یکسانی را برای تمام بردهای INA219 اعلام کرد. برای انتخاب صحیح باید مقدار شنت نصب‌شده و جریان موردنظر بررسی شود.

جمع‌بندی

ماژول اندازه گیری ولتاژ و جریان DC مدل INA219 با خروجی I2C یک ابزار دیجیتال کاربردی برای اندازه‌گیری و مانیتورینگ ولتاژ، جریان و توان DC است. این ماژول با استفاده از مقاومت شنت و تراشه INA219، افت ولتاژ روی شنت و ولتاژ باس را اندازه‌گیری کرده و اطلاعات را از طریق رابط I2C در اختیار میکروکنترلر قرار می‌دهد. محدوده ولتاژ باس تراشه 0 تا 26 ولت، رزولوشن ADC برابر 12 بیت و محدوده تغذیه تراشه 3 تا 5.5 ولت است. استفاده از آن در Arduino، ESP32، مانیتورینگ باتری، منابع تغذیه، شارژرها و سیستم‌های مدیریت انرژی بسیار کاربردی است. مهم‌ترین نکته هنگام خرید، توجه به مقاومت شنت و محدوده جریان موردنیاز است؛ زیرا ظرفیت جریان نهایی ماژول به طراحی برد و شنت مورد استفاده بستگی دارد.
