معرفی کوتاه ماژول کاهنده ولتاژ XL4015 با کنترل شارژ باتری
ماژول کاهنده ولتاژ XL4015 با کنترل شارژ باتری یک مبدل DC-DC از نوع Buck Converter است که علاوه بر کاهش ولتاژ، قابلیت تنظیم ولتاژ ثابت (CV) و جریان ثابت (CC) را نیز دارد. این ویژگی باعث شده از این ماژول برای شارژ انواع باتریهای لیتیومی، سرب اسیدی و تغذیه تجهیزات الکترونیکی با راندمان بالا استفاده شود.

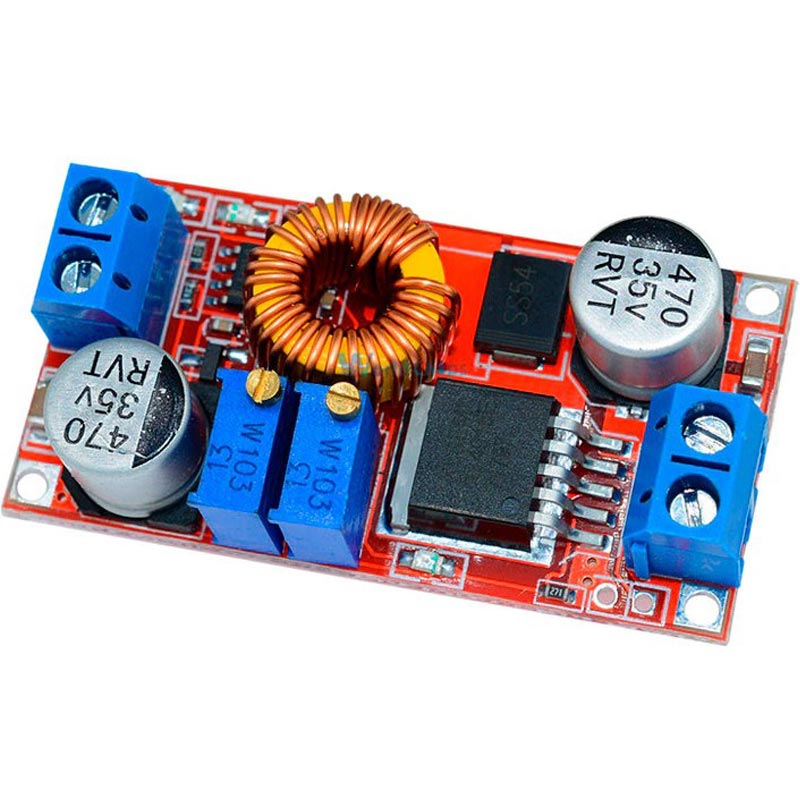

ساختار فیزیکی ماژول

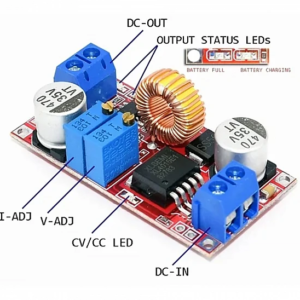

این ماژول از تراشه XL4015E، سلف توان، دیود شاتکی، هیتسینک آلومینیومی، دو مولتیترن جهت تنظیم ولتاژ و جریان، ترمینالهای ورودی و خروجی و LEDهای نمایش وضعیت شارژ تشکیل شده است. در بسیاری از نسخهها، LEDها وضعیت شارژ و پایان شارژ را نمایش میدهند و طراحی برد برای تحمل جریانهای نسبتاً بالا انجام شده است.
مشخصات فنی ماژول کاهنده ولتاژ XL4015 با کنترل شارژ باتری
- تراشه اصلی: XL4015E
- ولتاژ ورودی: 4 تا 38 ولت DC
- ولتاژ خروجی: 1.25 تا 36 ولت DC (قابل تنظیم)
- حداکثر جریان خروجی: 5 آمپر
- حداکثر توان خروجی: 75 وات
- راندمان تبدیل: تا 96 درصد
- دارای قابلیت CV/CC (تنظیم ولتاژ و جریان)
- فرکانس سوئیچینگ: 180 کیلوهرتز
دیتاشیت XL4015:
https://www.handsontec.com/dataspecs/module/XL4015-5A-PS.pdf
راهنمای عملکرد ماژول XL4015:
https://components101.com/modules/xl4015-dc-dc-step-down-module
کاربردهای ماژول
این ماژول برای شارژ باتریهای لیتیوم یون، لیتیوم پلیمر، LiFePO4 و سرب اسیدی، ساخت منابع تغذیه آزمایشگاهی، درایور LEDهای پرقدرت، تغذیه بردهای آردوینو، ESP32، تجهیزات مخابراتی، پروژههای خورشیدی، سیستمهای رباتیک و انواع مدارهای نیازمند ولتاژ و جریان قابل تنظیم کاربرد فراوانی دارد.
مزایا و معایب در مقایسه با ماژولهای مشابه
در مقایسه با LM2596، ماژول XL4015 جریان خروجی بالاتر، راندمان بیشتر و قابلیت شارژ باتری با جریان ثابت را ارائه میدهد. همچنین وجود LEDهای وضعیت شارژ و امکان تنظیم مستقل ولتاژ و جریان، استفاده از آن را برای شارژرهای باتری بسیار سادهتر میکند.
در مقابل، این ماژول تنها قابلیت کاهش ولتاژ را دارد و برای رسیدن به جریانهای نزدیک 5 آمپر به هیتسینک و تهویه مناسب نیاز خواهد داشت.
بخش آموزش راه اندازی ماژول
در این آموزش نحوه اتصال منبع تغذیه، تنظیم ولتاژ و جریان خروجی، استفاده صحیح از حالت CC/CV برای شارژ انواع باتری، تنظیم جریان شارژ متناسب با ظرفیت باتری و بررسی LEDهای نمایش وضعیت شارژ بهصورت مرحلهبهمرحله آموزش داده میشود.
راهنمای خرید سریع
اگر به یک مبدل کاهنده ولتاژ با قابلیت شارژ باتری، تنظیم جریان و راندمان بالا نیاز دارید، ماژول XL4015 با کنترل شارژ باتری یکی از بهترین گزینههای اقتصادی بازار است. این محصول برای مهندسان، تعمیرکاران، دانشجویان و علاقهمندان به پروژههای الکترونیکی و انرژی خورشیدی انتخابی مناسب محسوب میشود.
بررسی کامل ماژول کاهنده ولتاژ XL4015 با کنترل شارژ باتری
ماژول XL4015 یکی از پرکاربردترین مبدلهای کاهنده ولتاژ مجهز به قابلیت کنترل جریان و ولتاژ است. این برد با دریافت ولتاژ ورودی بین 4 تا 38 ولت DC، ولتاژ خروجی را در محدوده 1.25 تا 36 ولت بهصورت دقیق تنظیم میکند و به دلیل پشتیبانی از حالتهای CV و CC، برای شارژ انواع باتری نیز مناسب است.
در ابتدای فرآیند شارژ، ماژول در حالت جریان ثابت (CC) کار میکند و پس از رسیدن ولتاژ باتری به مقدار تنظیمشده، بهصورت خودکار وارد حالت ولتاژ ثابت (CV) میشود. این روش شارژ استاندارد برای بسیاری از باتریهای قابل شارژ بوده و موجب افزایش ایمنی و طول عمر آنها میشود.
حداکثر جریان خروجی این ماژول 5 آمپر است، اما برای استفاده مداوم معمولاً جریان 3 تا 4 آمپر توصیه میشود. در توانهای بالا نیز استفاده از هیتسینک مناسب یا تهویه اجباری باعث عملکرد پایدارتر و افزایش عمر ماژول خواهد شد.
از دیگر مزایای این محصول میتوان به راندمان تبدیل تا 96 درصد، ریپل خروجی پایین و وجود LEDهای نمایش وضعیت شارژ اشاره کرد. این ویژگیها باعث شده XL4015 علاوه بر شارژر باتری، بهعنوان منبع تغذیه قابل تنظیم، درایور LED و تغذیه انواع تجهیزات الکترونیکی نیز مورد استفاده قرار گیرد.
پیش از اتصال باتری، بهتر است ولتاژ و جریان خروجی با مولتیمتر تنظیم شوند. همچنین رعایت پلاریته صحیح و استفاده از منبع تغذیه مناسب، عملکرد ایمن و مطمئن ماژول را تضمین خواهد کرد.
سوالات متداول (FAQ)
1. آیا این ماژول برای شارژ باتری مناسب است؟
بله، به دلیل پشتیبانی از حالتهای CC و CV برای شارژ انواع باتریهای قابل شارژ بسیار مناسب است.
2. حداکثر جریان خروجی چقدر است؟
حداکثر جریان خروجی 5 آمپر است، اما برای استفاده مداوم معمولاً 3 تا 4 آمپر توصیه میشود.
3. آیا این ماژول ولتاژ را افزایش میدهد؟
خیر، XL4015 یک مبدل کاهنده (Buck Converter) است و فقط ولتاژ خروجی را کاهش میدهد.
4. آیا میتوان از آن بهعنوان منبع تغذیه آزمایشگاهی استفاده کرد؟
بله، با تنظیم ولتاژ و محدودکننده جریان میتوان از آن بهعنوان یک منبع تغذیه قابل تنظیم استفاده کرد.
5. آیا این ماژول شارژ را بهصورت خودکار قطع میکند؟
این ماژول فرآیند شارژ CC/CV را انجام میدهد، اما در اکثر نسخهها مدار مدیریت کامل باتری یا قطعکننده مستقل ندارد؛ بنابراین در برخی کاربردها استفاده از BMS مناسب توصیه میشود.
