ماژول تشخیص حرکت مایکروویو مدل RCWL-0516

معرفی کوتاه ماژول تشخیص حرکت مایکروویو مدل RCWL-0516

ماژول تشخیص حرکت مایکروویو RCWL-0516 یک سنسور حرکتی مبتنی بر فناوری رادار داپلر (Microwave Doppler Radar) است که با ارسال و دریافت امواج مایکروویو، حرکت اجسام را تشخیص می‌دهد. برخلاف سنسورهای PIR، این ماژول برای تشخیص حرکت به گرمای بدن وابسته نیست و حتی در تاریکی، مه، گردوغبار و پشت برخی موانع غیرفلزی نیز قادر به تشخیص حرکت است.

ساختار فیزیکی ماژول

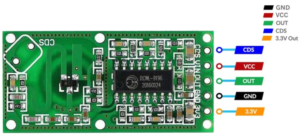

ماژول RCWL-0516 از تراشه پردازش RCWL-9196، آنتن مایکروویو چاپی روی PCB، مدار تولید و دریافت امواج 3.2 گیگاهرتز، رگولاتور داخلی و کانکتورهای VIN، GND، OUT و 3V3 تشکیل شده است. این برد دارای ابعاد کوچک بوده و بدون نیاز به لنز فرزنل مانند سنسورهای PIR، تنها با تغذیه و دریافت خروجی دیجیتال قابل استفاده است. همچنین امکان تنظیم برخی پارامترها از طریق پدهای توسعه روی برد وجود دارد.

مشخصات فنی ماژول

• ولتاژ کاری: 4 تا 28 ولت DC
• فرکانس کاری: حدود 3.2 گیگاهرتز
• برد تشخیص حرکت: حدود 5 تا 7 متر
• ولتاژ خروجی: 3.3 ولت TTL
• جریان مصرفی: حدود 2.8 تا 3 میلی‌آمپر
• زاویه تشخیص: تقریباً 360 درجه
• تشخیص حرکت با استفاده از فناوری Doppler Radar
• مناسب برای Arduino، ESP8266، ESP32، STM32 و Raspberry Pi
• دیتاشیت ماژول RCWL-0516
• راهنمای راه‌اندازی RCWL-0516
• آشنایی با فناوری رادار داپلر
• آموزش استفاده از RCWL-0516 در پروژه‌های آردوینو

کاربردهای ماژول تشخیص حرکت مایکروویو RCWL-0516

این ماژول در سیستم‌های امنیتی، روشنایی هوشمند، درب‌های اتوماتیک، خانه هوشمند، تجهیزات کنترل تردد، رباتیک، پروژه‌های اینترنت اشیاء (IoT)، سیستم‌های صرفه‌جویی در مصرف انرژی، کنترل روشنایی راهروها و پارکینگ‌ها کاربرد گسترده‌ای دارد. همچنین به دلیل توانایی تشخیص حرکت در تاریکی کامل و حتی پشت برخی پوشش‌های غیرفلزی، در بسیاری از پروژه‌های صنعتی جایگزین مناسبی برای سنسورهای PIR محسوب می‌شود.

مزایا و معایب در مقایسه با ماژول‌های مشابه

در مقایسه با سنسور PIR مدل HC-SR501، ماژول RCWL-0516 وابسته به گرمای بدن نیست و حرکت هر جسم متحرکی را تشخیص می‌دهد. همچنین عملکرد آن در تاریکی، مه، دود و محیط‌های گرم پایدارتر بوده و در برخی شرایط حتی از پشت پلاستیک، شیشه نازک یا چوب نیز قادر به تشخیص حرکت است.

در مقابل، این سنسور نسبت به اجسام فلزی و ارتعاشات محیط حساس‌تر است و در صورت نصب چند ماژول در فاصله نزدیک ممکن است تداخل ایجاد شود. همچنین برای اندازه‌گیری فاصله مناسب نیست و تنها وجود حرکت را تشخیص می‌دهد.

بخش آموزشی

در این آموزش نحوه اتصال ماژول RCWL-0516 به آردوینو و ESP32، بررسی خروجی دیجیتال، تفاوت عملکرد آن با سنسور PIR و نکات مهم نصب برای دستیابی به بیشترین دقت تشخیص حرکت به‌صورت کامل آموزش داده می‌شود.

راهنمای خرید سریع ماژول تشخیص حرکت مایکروویو RCWL-0516

اگر به دنبال یک سنسور تشخیص حرکت با دقت بالا هستید که در تاریکی، محیط‌های گرم و حتی پشت برخی موانع غیرفلزی نیز عملکرد مناسبی داشته باشد، RCWL-0516 انتخاب بسیار مناسبی است. مصرف توان پایین، برد تشخیص مناسب و سازگاری با انواع میکروکنترلرها، این ماژول را برای پروژه‌های خانگی و صنعتی ایده‌آل می‌کند.

سوالات متداول (FAQ)

1. تفاوت RCWL-0516 با سنسور PIR چیست؟

RCWL-0516 با امواج مایکروویو و فناوری داپلر کار می‌کند و وابسته به گرمای بدن نیست، در حالی که PIR تغییرات تابش مادون قرمز اجسام گرم را تشخیص می‌دهد.

2. برد تشخیص این ماژول چقدر است؟

برد تشخیص معمولاً بین 5 تا 7 متر بوده و به شرایط نصب و محیط بستگی دارد.

3. آیا این ماژول در تاریکی نیز کار می‌کند؟

بله، عملکرد آن به نور محیط وابسته نیست و در تاریکی کامل نیز حرکت را تشخیص می‌دهد.

4. آیا امکان استفاده با آردوینو و ESP32 وجود دارد؟

بله، خروجی دیجیتال 3.3 ولتی این ماژول با اکثر میکروکنترلرها از جمله Arduino، ESP8266، ESP32 و STM32 سازگار است.

5. آیا این سنسور فاصله را اندازه‌گیری می‌کند؟

خیر، RCWL-0516 تنها حرکت را تشخیص می‌دهد و قابلیت اندازه‌گیری فاصله یا تعیین جهت حرکت را ندارد.

جمع‌بندی

ماژول تشخیص حرکت مایکروویو RCWL-0516 یک سنسور حرکتی مبتنی بر فناوری رادار داپلر است که با مصرف توان پایین، برد تشخیص مناسب، عملکرد پایدار در تاریکی و عدم وابستگی به گرمای بدن، گزینه‌ای ایده‌آل برای سیستم‌های امنیتی، روشنایی هوشمند، خانه هوشمند و پروژه‌های IoT محسوب می‌شود. اگر به دنبال جایگزینی قدرتمندتر برای سنسورهای PIR در برخی کاربردها هستید، این ماژول یکی از بهترین انتخاب‌های موجود است.
