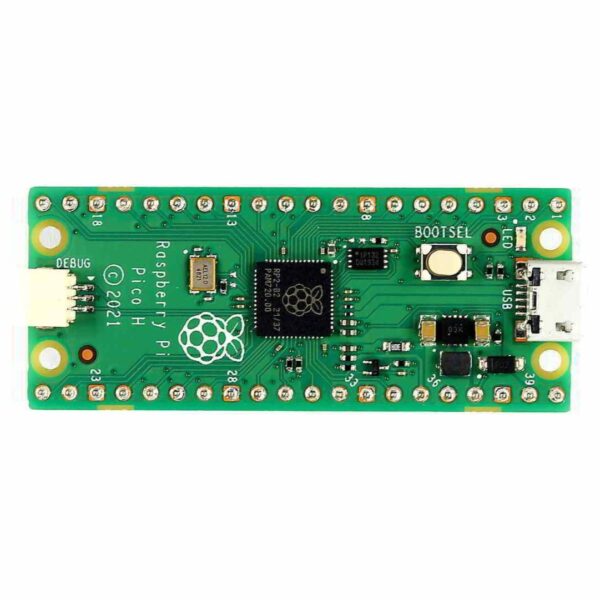

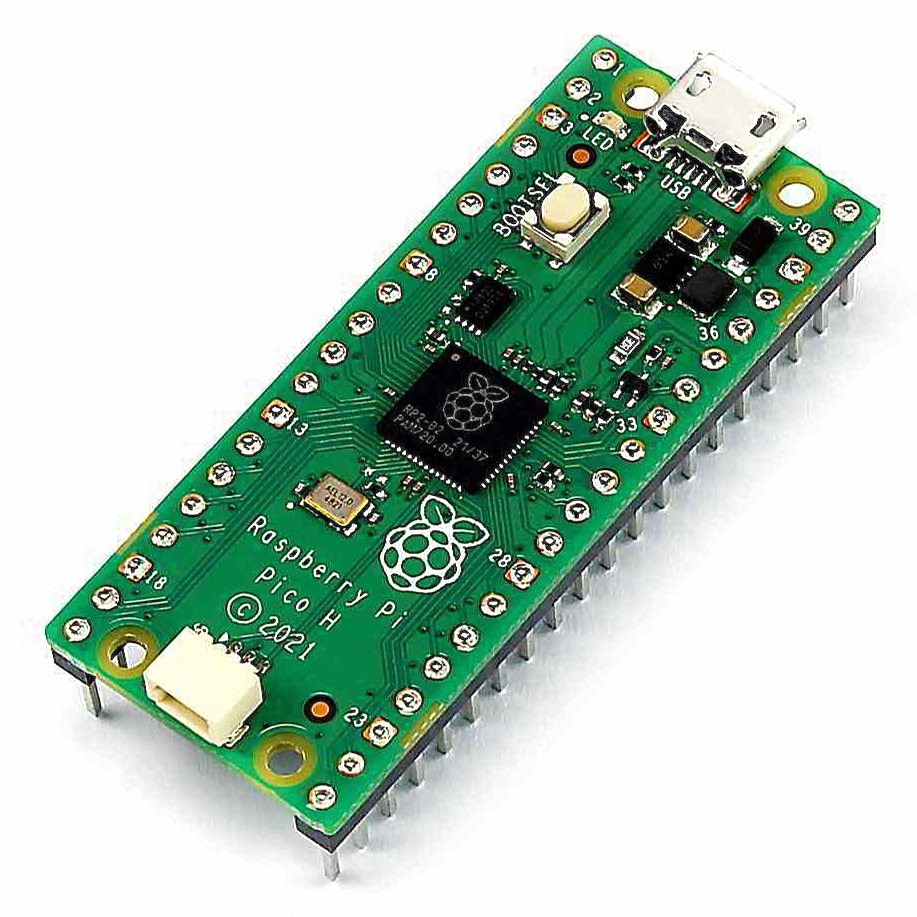

برد Raspberry Pi Pico H یک برد توسعه میکروکنترلری ساخت شرکت Raspberry Pi است که از تراشه RP2040 با پردازنده دو هسته‌ای ARM Cortex-M0+ استفاده می‌کند.
مدل Pico H از نظر عملکرد با Raspberry Pi Pico معمولی یکسان است؛ با این تفاوت که پین‌هدرهای آن به‌صورت کارخانه‌ای لحیم شده‌اند و دارای کانکتور اختصاصی دیباگ سه‌پین است.
جدول مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| برند | Raspberry Pi |
| مدل | Raspberry Pi Pico H |
| تراشه اصلی | RP2040 |
| پردازنده | دو هسته ARM Cortex-M0+ |
| فرکانس پردازنده | حداکثر 133 مگاهرتز |
| حافظه RAM | 264 کیلوبایت SRAM |
| حافظه Flash | 2 مگابایت QSPI |
| تعداد پین‌های برد | 40 پین (دو ردیف 20 تایی) |
| پین‌های GPIO قابل استفاده | 26 عدد |
| ورودی آنالوگ | 3 کانال ADC با دقت 12 بیت |
| رابط UART | 2 عدد |
| رابط I2C | 2 عدد |
| رابط SPI | 2 عدد |
| خروجی PWM | 16 کانال |
| واحد PIO | 2 بلوک، مجموعاً 8 ماشین حالت |
| رابط USB | Micro-USB، استاندارد USB 1.1 |
| ولتاژ تغذیه VSYS | 1.8 تا 5.5 ولت DC |
| سطح منطقی GPIO | 3.3 ولت |
| اتصال Wi-Fi | ندارد |
| اتصال Bluetooth | ندارد |
| سنسور دما | داخلی |
| LED داخلی | دارد |
| رابط دیباگ | SWD با کانکتور 3 پین |
| پین‌هدر | لحیم‌شده کارخانه‌ای |
| ابعاد برد | 51 × 21 میلی‌متر |
| دمای کاری | 20- تا 85+ درجه سانتی‌گراد |
| زبان‌های برنامه‌نویسی | MicroPython، C و C++ |
ویژگی‌های مهم
قابلیت برنامه‌نویسی از طریق USB و انتقال مستقیم فایل UF2
مناسب برای نصب روی بردبورد بدون نیاز به لحیم‌کاری
پشتیبانی از حالت‌های کم‌مصرف Sleep و Dormant
امکان اتصال سنسورها، نمایشگرها، ماژول‌ها و تجهیزات الکترونیکی
مناسب برای پروژه‌های رباتیک، کنترل صنعتی سبک، اینترنت اشیا با ماژول ارتباطی خارجی و سیستم‌های تعبیه‌شده
تفاوت Pico و Pico H
| ویژگی | Pico | Pico H |
|---|---|---|
| تراشه RP2040 | دارد | دارد |
| پین‌هدر لحیم‌شده | ندارد | دارد |
| اتصال مستقیم به بردبورد | نیازمند لحیم‌کاری | آماده استفاده |
| دیباگ SWD | پدهای سه‌پین | کانکتور سه‌پین |
| قابلیت پردازشی | یکسان | یکسان |
