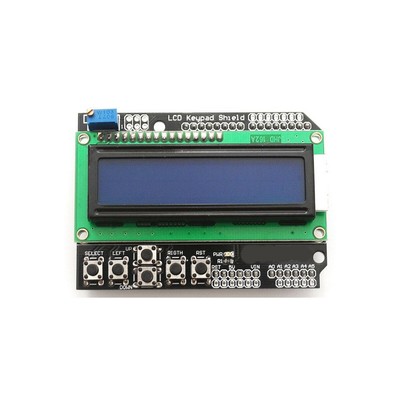

شیلد LCD کاراکتری 2×16 با کیپد یکی از پرکاربردترین و محبوبترین شیلدهای توسعه برای بردهای آردوینو است که به شما امکان میدهد به سادگی یک نمایشگر متنی و چند کلید ورودی به پروژه خود اضافه کنید.
.ویژگیها و مشخصات اصلی:
- نمایشگر LCD کاراکتری 2×16 (1602) با نور پسزمینه آبی یا سبز
- دارای 6 کلید فشاری: چهار کلید جهت (بالا، پایین، چپ، راست)، یک کلید انتخاب (Select) و یک کلید ریست (RST)
- پتانسیومتر برای تنظیم کنتراست نمایشگر
- LED پاور جهت نمایش وضعیت تغذیه
- استفاده بهینه از پینهای آردوینو: تنها یک پین آنالوگ (A0) برای خواندن وضعیت کلیدها و چند پین دیجیتال برای کنترل LCD اشغال میشود.
- سازگاری با بردهای Arduino Uno، Mega، Duemilanove و سایر بردهای مشابه
- قابلیت ساخت منوهای کاربری برای پروژههای تعاملی
پینهای مورد استفاده روی آردوینو:
| پین آردوینو | عملکرد در شیلد |
|---|---|
| 4 | LCD D4 |
| 5 | LCD D5 |
| 6 | LCD D6 |
| 7 | LCD D7 |
| 8 | LCD RS |
| 9 | LCD Enable |
| 10 | LCD Backlight |
| A0 | خواندن کلیدها |
بقیه پینها برای استفاده در سایر بخشهای پروژه آزاد هستند.
.کاربردها:
- نمایش دادههای سنسورها و ماژولها
- ساخت منوهای کاربری و تنظیمات پروژهها
- پروژههای آموزشی و نمونهسازی سریع
نکات راهاندازی:
- پس از آپلود کد، در صورت عدم نمایش کاراکترها، کنتراست را با پتانسیومتر تنظیم کنید.
- برای خواندن کلیدها، کافی است مقدار آنالوگ پین A0 را بخوانید و بر اساس بازه ولتاژی هر کلید، تشخیص دهید کدام کلید فشرده شده است.
این شیلد به دلیل سهولت استفاده و امکانات مناسب، گزینهای ایدهآل برای پروژههای مبتنی بر آردوینو محسوب میشود.
