معرفی کوتاه ماژول شارژر وایرلس 20 وات فست شارژ واقعی
ماژول شارژر وایرلس 20 وات فست شارژ واقعی یک برد فرستنده شارژ بیسیم مبتنی بر استاندارد Qi است که امکان شارژ سریع انواع گوشیهای هوشمند و دستگاههای سازگار را بدون نیاز به کابل فراهم میکند. این ماژول با توان خروجی حداکثر 20 وات، گزینهای مناسب برای ساخت شارژرهای رومیزی، پایه شارژ، میزهای هوشمند و پروژههای DIY محسوب میشود.

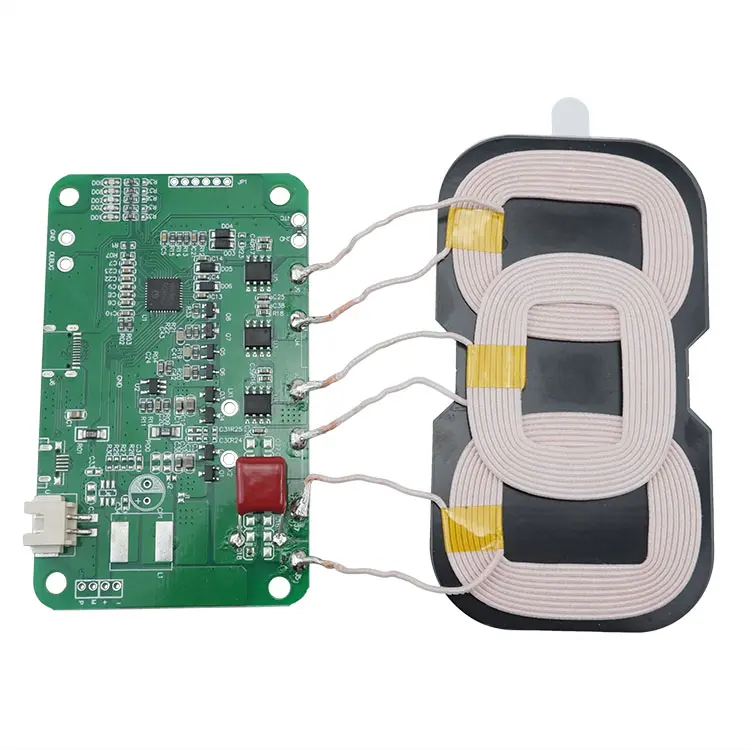

ساختار فیزیکی ماژول
این ماژول از یک برد کنترل شارژ بیسیم، کویل (سیمپیچ) انتقال انرژی، مدار کنترل توان، آیسی مدیریت شارژ و LED نمایش وضعیت تشکیل شده است. همچنین به لطف مدار تشخیص هوشمند، توان خروجی متناسب با دستگاه متصل تنظیم شده و از افزایش دما و آسیب به تجهیزات جلوگیری میشود.
مشخصات فنی ماژول
- حداکثر توان خروجی: 20 وات
- استاندارد شارژ بیسیم: Qi
- ورودی تغذیه: USB Type-C (5V/2A یا 9V/2A)
- پشتیبانی از شارژ 5W، 7.5W، 10W، 15W و 20W
- فاصله مؤثر شارژ: حداکثر 8 میلیمتر
- فرکانس کاری: 100 تا 200 کیلوهرتز
- راندمان تبدیل: 75 تا 85 درصد
- دارای حفاظت در برابر افزایش دما، اضافه جریان و تشخیص اجسام فلزی (FOD)
- مستندات استاندارد Qi Wireless Charging
- مستندات USB Power Delivery
- راهنمای فناوری Qualcomm Quick Charge
- راهنمای طراحی شارژرهای وایرلس
کاربردهای ماژول شارژر وایرلس 20 وات
این ماژول برای ساخت شارژر بیسیم رومیزی، پایه شارژ موبایل، میزهای هوشمند، تجهیزات خودرو، شارژرهای توکار، پروژههای اینترنت اشیا (IoT) و محصولات الکترونیکی سفارشی کاربرد دارد. همچنین میتوان از آن برای شارژ گوشیهای هوشمند، هدفونهای بیسیم و سایر دستگاههای سازگار با استاندارد Qi استفاده کرد.
مزایا و معایب در مقایسه با ماژولهای مشابه
در مقایسه با ماژولهای 5 یا 10 وات، این مدل توان بیشتری ارائه میدهد و در صورت استفاده از آداپتور مناسب، سرعت شارژ بالاتری را فراهم میکند. وجود قابلیت تشخیص هوشمند توان، حفاظت حرارتی و تشخیص اجسام خارجی نیز باعث افزایش ایمنی و راندمان شارژ میشود.
با این حال، دستیابی به توان 20 وات به گوشی سازگار و آداپتور دارای پروتکل Fast Charge یا Power Delivery نیاز دارد و در دستگاههای معمولی، توان خروجی بهصورت خودکار کاهش پیدا میکند.
راهنمای خرید سریع ماژول شارژر وایرلس 20 وات
اگر قصد ساخت یک شارژر وایرلس حرفهای با قابلیت فست شارژ را دارید، این ماژول انتخاب مناسبی است. توان خروجی بالا، ابعاد کوچک، پشتیبانی از استاندارد Qi و نصب آسان، آن را برای پروژههای صنعتی، تجاری و DIY به گزینهای ایدهآل تبدیل کرده است.
سوالات متداول (FAQ)
1. آیا این ماژول از همه گوشیها پشتیبانی میکند؟
تنها دستگاههایی که از استاندارد Qi پشتیبانی میکنند، قابلیت شارژ بیسیم خواهند داشت.
2. آیا توان 20 وات همیشه در دسترس است؟
خیر، توان واقعی به نوع آداپتور ورودی و قابلیت شارژ بیسیم گوشی بستگی دارد.
3. آیا این ماژول از تشخیص اجسام فلزی پشتیبانی میکند؟
بله، مدار FOD از گرم شدن اجسام فلزی و افزایش ایمنی شارژ جلوگیری میکند.
4. برای دستیابی به شارژ سریع چه آداپتوری لازم است؟
استفاده از آداپتورهای USB PD یا Quick Charge با توان مناسب توصیه میشود.
5. آیا میتوان این ماژول را داخل قاب یا میز نصب کرد؟
بله، در صورتی که ضخامت بین کویل و گوشی از محدوده استاندارد (حدود 8 میلیمتر) بیشتر نباشد، عملکرد مناسبی خواهد داشت.
جمعبندی
ماژول شارژر وایرلس 20 وات فست شارژ واقعی یک راهکار حرفهای برای ساخت انواع شارژرهای بیسیم است که با پشتیبانی از استاندارد Qi، توان خروجی تا 20 وات، تشخیص هوشمند توان و مدارهای حفاظتی، امکان شارژ سریع و ایمن دستگاههای سازگار را فراهم میکند. این ماژول برای پروژههای الکترونیکی، محصولات هوشمند و طراحی شارژرهای سفارشی انتخابی مطمئن و کاربردی است.
