CT پنلی 50 آمپر AC برای آمپر متر دیجیتال

معرفی کوتاه CT پنلی 50 آمپر AC برای آمپرمتر دیجیتال

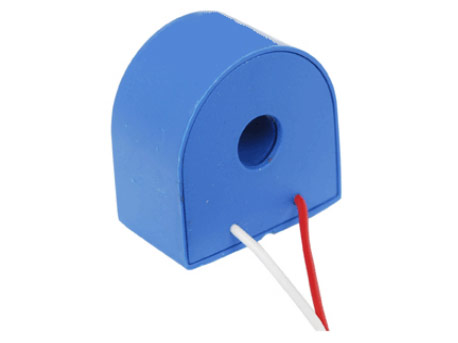

CT پنلی 50 آمپر AC یا ترانس جریان 50A، یک تجهیز اندازه‌گیری برای تبدیل جریان بالای AC به سیگنال جریان قابل اندازه‌گیری توسط آمپرمتر است. این CT همراه با آمپرمتر دیجیتال پنلی امکان اندازه‌گیری جریان عبوری از مدار را بدون عبور مستقیم جریان اصلی از داخل نمایشگر فراهم می‌کند و برای تابلوهای برق، تجهیزات صنعتی و سیستم‌های مانیتورینگ جریان گزینه‌ای کاربردی محسوب می‌شود.

ساختار فیزیکی CT پنلی 50 آمپر AC

این ترانس جریان از یک هسته مغناطیسی و سیم‌پیچ ثانویه تشکیل شده و هادی فاز مدار از داخل مسیر اولیه CT عبور می‌کند. در نمونه‌های پنلی، CT معمولاً به صورت حلقه‌ای یا سنسور جریان طراحی می‌شود و خروجی آن به ورودی اندازه‌گیری آمپرمتر دیجیتال متصل می‌گردد. استفاده از CT باعث می‌شود جریان اصلی بار مستقیماً وارد مدار اندازه‌گیری آمپرمتر نشود و اندازه‌گیری جریان AC با ایزولاسیون مناسب انجام شود. برخی CTهای 50 آمپر برای اتصال به آمپرمتر، خروجی‌هایی مانند 5A ثانویه یا خروجی میلی‌ولت ارائه می‌کنند؛ بنابراین تطبیق مشخصات CT با ورودی آمپرمتر ضروری است.

مشخصات فنی CT پنلی 50 آمپر AC

• جریان نامی اولیه: 50 آمپر AC
• نوع جریان قابل اندازه‌گیری: AC
• فرکانس کاری متداول: 50/60 هرتز
• حداکثر جریان قابل اندازه‌گیری: 50 آمپر AC
• نوع سنسور: ترانس جریان (Current Transformer)
• مناسب برای اتصال به آمپرمتر دیجیتال پنلی AC
• وظیفه اصلی: تبدیل جریان اولیه بالا به سیگنال جریان یا ولتاژ قابل اندازه‌گیری
• دقت اندازه‌گیری: بسته به مدل CT و آمپرمتر؛ برخی CTهای 50A دارای خطای نسبت حدود ±1% هستند.
• دیتاشیت و مشخصات CT جریان AC پنجاه آمپر
• راهنمای آمپرمتر دیجیتال با CT خارجی
• مشخصات فنی CT پنلی 50A میتسوبیشی
• دیتاشیت ترانس جریان 50A زیمنس

کاربردهای CT پنلی 50 آمپر AC برای آمپرمتر دیجیتال

CT پنلی 50 آمپر AC بیشتر برای اندازه‌گیری و نمایش جریان مصرفی تجهیزات الکتریکی استفاده می‌شود. برای مثال، می‌توان آن را روی مسیر فاز یک تابلو برق قرار داد و خروجی CT را به آمپرمتر دیجیتال متصل کرد تا جریان مصرفی به صورت لحظه‌ای روی نمایشگر مشاهده شود.

این تجهیز در تابلوهای برق صنعتی، تابلوهای توزیع، کنترل موتور، سیستم‌های گرمایشی، تجهیزات کارگاهی، دستگاه‌های صنعتی و پروژه‌های مانیتورینگ مصرف برق کاربرد دارد. آمپرمترهای CT نیز به طور مشخص برای کاربردهایی مانند کنترل موتور، کنترل سیستم‌های گرمایشی و منابع تغذیه صنعتی استفاده می‌شوند.

مزایا و معایب در مقایسه با روش‌های مشابه

مهم‌ترین مزیت استفاده از CT در مقایسه با اندازه‌گیری مستقیم جریان، امکان اندازه‌گیری جریان‌های بالاتر بدون عبور دادن جریان اصلی از مدار الکترونیکی آمپرمتر است. در نتیجه، طراحی آمپرمتر ساده‌تر شده و امکان اندازه‌گیری جریان AC در تابلوهای برق با ایمنی و انعطاف بیشتری فراهم می‌شود. CTهای 50 آمپر نیز در مدل‌های مختلف با خروجی‌های متفاوت تولید می‌شوند و می‌توان آن‌ها را با آمپرمتر مناسب ترکیب کرد.

در مقابل، CT باید با ورودی آمپرمتر از نظر نسبت تبدیل، جریان ثانویه، بار (Burden) و محدوده اندازه‌گیری کاملاً سازگار باشد. همچنین در ترانس‌های جریان دارای خروجی جریان، باز گذاشتن مدار ثانویه هنگام عبور جریان اولیه می‌تواند خطرناک باشد؛ بنابراین سیم‌کشی CT باید مطابق دستورالعمل سازنده انجام شود.

بخش آموزشی

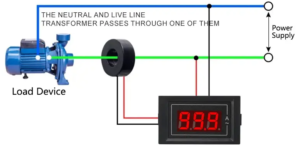

در این بخش، نحوه قرارگیری CT روی سیم فاز، اتصال خروجی ترانس جریان به آمپرمتر دیجیتال و روش بررسی مقدار جریان نمایش داده‌شده آموزش داده می‌شود. هنگام نصب باید جهت و نوع اتصال CT و همچنین مشخصات ورودی آمپرمتر بررسی شود.

راهنمای خرید سریع CT پنلی 50 آمپر AC

اگر برای یک آمپرمتر دیجیتال پنلی به سنسور اندازه‌گیری جریان تا 50 آمپر AC نیاز دارید، CT پنلی 50A می‌تواند انتخاب مناسبی باشد. این محصول برای کاربرانی مناسب است که قصد دارند جریان مصرفی یک تجهیز، موتور، خط برق یا تابلو را به صورت لحظه‌ای روی آمپرمتر دیجیتال مشاهده کنند. قبل از خرید، حتماً نسبت CT، نوع خروجی و محدوده ورودی آمپرمتر را با یکدیگر تطبیق دهید.

سوالات متداول (FAQ)

1. CT پنلی 50 آمپر AC چه کاری انجام می‌دهد؟

CT یا ترانس جریان، جریان عبوری از هادی اولیه را به یک جریان یا سیگنال ثانویه متناسب تبدیل می‌کند تا آمپرمتر یا سیستم اندازه‌گیری بتواند مقدار جریان را محاسبه و نمایش دهد.

2. آیا CT پنلی 50 آمپر برای اندازه‌گیری جریان DC مناسب است؟

خیر. ترانس جریان معمولی برای اندازه‌گیری جریان AC طراحی شده است و برای اندازه‌گیری جریان DC باید از سنسورهای مناسب مانند سنسور هال یا تجهیزات اندازه‌گیری اختصاصی DC استفاده شود.

3. آیا هر CT پنجاه آمپر به هر آمپرمتر دیجیتال 50A متصل می‌شود؟

خیر. صرفاً یکسان بودن عدد 50A کافی نیست. نسبت تبدیل CT، جریان یا ولتاژ خروجی CT و نوع ورودی آمپرمتر باید با یکدیگر سازگار باشند. برای مثال، برخی CTها خروجی 5A دارند، در حالی که بعضی سنسورها خروجی میلی‌ولت ارائه می‌کنند.

4. CT پنلی 50 آمپر در چه تجهیزاتی استفاده می‌شود؟

از این CT می‌توان برای اندازه‌گیری جریان در تابلوهای برق، موتورهای AC، تجهیزات صنعتی، سیستم‌های گرمایشی، منابع تغذیه و پروژه‌های مانیتورینگ جریان استفاده کرد.

5. آیا می‌توان جریان بیشتر از 50 آمپر را با این CT اندازه‌گیری کرد؟

محدوده نامی CT برابر 50 آمپر است و برای اندازه‌گیری دقیق باید در محدوده نامی آن استفاده شود. برخی مدل‌ها تحمل اضافه‌جریان مشخصی دارند، اما این موضوع به مدل CT بستگی دارد و نباید ظرفیت اضافه‌جریان یک مدل را به تمام CTهای 50A تعمیم داد. برای نمونه، یک CT صنعتی مشخص ممکن است تحمل 120 درصد جریان نامی را داشته باشد.

جمع‌بندی

CT پنلی 50 آمپر AC یک راهکار مناسب برای اندازه‌گیری جریان متناوب تا محدوده 50 آمپر در کنار آمپرمتر دیجیتال است. این تجهیز با تبدیل جریان اولیه به سیگنال قابل اندازه‌گیری، امکان مانیتورینگ جریان را بدون عبور مستقیم جریان اصلی از مدار آمپرمتر فراهم می‌کند. استفاده از CT در تابلوهای برق، تجهیزات صنعتی، موتورهای AC و سیستم‌های کنترل و پایش مصرف برق بسیار رایج است. مهم‌ترین نکته هنگام انتخاب این محصول، تطبیق دقیق جریان نامی، نسبت تبدیل، نوع خروجی CT و مشخصات ورودی آمپرمتر دیجیتال است؛ زیرا همه CTهای 50 آمپر از نظر خروجی و مشخصات الکتریکی یکسان نیستند. همچنین هنگام نصب باید نکات ایمنی مربوط به مدارهای AC و دستورالعمل سازنده CT رعایت شود.
