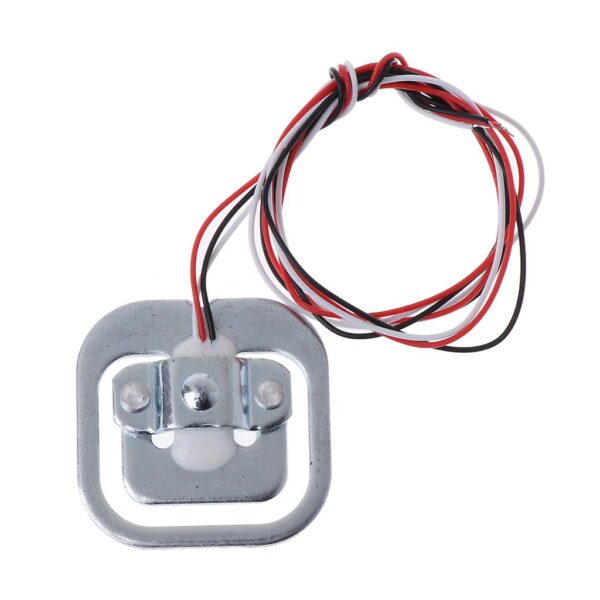

ماژول سنسور وزن و ترازو GML692 با ظرفیت ۵۰ کیلوگرم یک لودسل آنالوگ یا در واقع سنسور وزن دقیق استرین گیج است که برای اندازه‌گیری وزن یا نیروی فشاری در پروژه‌های آردوینو، رزبری‌پای، ترازوهای دیجیتال و سیستم‌های اتوماسیون سبک استفاده می‌شود. خروجی آن بسیار کم‌ولتاژ است؛ بنابراین برای اتصال به میکروکنترلر معمولاً به تقویت‌کننده‌ای مانند HX711 نیاز دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | GML692 |
| ظرفیت اندازه‌گیری | حداکثر ۵۰ کیلوگرم |
| نوع خروجی | آنالوگ |
| ولتاژ تحریک پیشنهادی | ۵ تا ۱۰ ولت DC |
| حساسیت خروجی | حدود 1.0±0.1 میلی‌ولت بر ولت |
| امپدانس ورودی | حدود ۱۰۰۰ اهم با تلرانس ۲۰٪ |
| امپدانس خروجی | حدود ۱۰۰۰ اهم با تلرانس ۲۰٪ |
| غیرخطی بودن | حدود ۰٫۰۳٪ فول‌اسکیل |
| هیسترزیس | حدود ۰٫۰۳٪ فول‌اسکیل |
| تکرارپذیری | حدود ۰٫۰۳٪ فول‌اسکیل |
| ظرفیت اضافه‌بار | حدود ۱۵۰٪ ظرفیت نامی |
| جنس بدنه | فولاد |
| ابعاد تقریبی | ۳۴ × ۳۴ میلی‌متر |
| وزن تقریبی | ۲۱ گرم |
| محدوده دمای کاری اعلام‌شده | حدود ۰ تا ۵۰ درجه سانتی‌گراد |
مقادیر برخی فروشندگان برای مدل‌های مشابه GML692 کمی متفاوت است؛ بنابراین برای طراحی دقیق، مشخصات درج‌شده روی نمونه خریداری‌شده یا دیتاشیت همان تأمین‌کننده را ملاک قرار دهید.
سیم‌بندی ماژول سنسور وزن و ترازو GML692
ماژول سنسور وزن و ترازو (لودسل) مدل GML692 سه سیمه است و سیم‌های آن اغلب با رنگ‌های زیر ارائه می‌شوند:
- قرمز: تغذیه یا تحریک مثبت
- مشکی: تغذیه یا تحریک منفی
- سفید: خروجی سیگنال
رنگ‌بندی ممکن است بین سازندگان متفاوت باشد؛ پیش از اتصال، با مولتی‌متر و دیتاشیت فروشنده پایه‌ها را بررسی کنید.
نحوه اتصال به آردوینو
اتصال مستقیم لودسل به ورودی آنالوگ آردوینو معمولاً مناسب نیست، چون تغییرات خروجی در حد میلی‌ولت است. مدار پیشنهادی:
GML692 → ماژول HX711 → Arduino / ESP32 / Raspberry Pi پس از اتصال، باید سیستم با یک وزنه معلوم کالیبره شود؛ عدد ۵۰ کیلوگرم ظرفیت نامی است و الزاماً به معنی دقت کامل تا این وزن نیست. استفاده از چهار سنسور مشابه در آرایش پل می‌تواند ظرفیت مکانیکی سیستم را تا حدود ۲۰۰ کیلوگرم افزایش دهد، مشروط بر اینکه سازه و نحوه بارگذاری نیز برای آن طراحی شده باشد.
نکات مهم استفاده از ماژول سنسور وزن و ترازو GML692
- بار باید تا حد امکان عمودی و در مرکز سطح حسگر اعمال شود.
- از وارد کردن ضربه، نیروی جانبی و بار پیچشی خودداری کنید.
- برای اندازه‌گیری پایدار، از صفحه فلزی مناسب و نصب مکانیکی محکم استفاده کنید.
- ظرفیت اضافه‌بار به معنی مجاز بودن استفاده دائمی در آن مقدار نیست.
- برای ترازوهای دقیق، دمای محیط، خزش، کالیبراسیون و کیفیت HX711 روی نتیجه اثر می‌گذارند.
