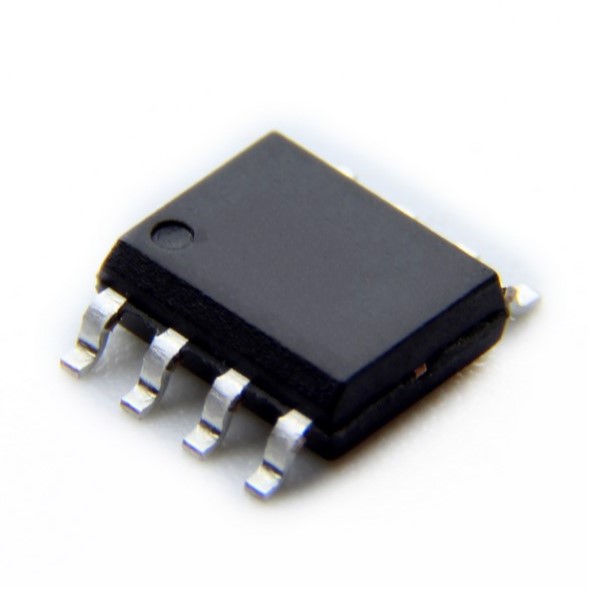

SN65HVD3082EDR یک آیسی فرستنده-گیرنده RS-485 کممصرف از شرکت Texas Instruments است که در یک بسته SO-8 (SOIC-8) قرار گرفته است. این آیسی مطابق با استانداردهای TIA/EIA-485A با توان خاموشی کم (0.3 میلیآمپر فعال، 1 نانوآمپر خاموشی) است، از بار 1/8 واحد برای حداکثر 256 گره روی یک باس پشتیبانی میکند و محافظت ESD پین باس را تا 15 کیلوولت ارائه میدهد. نرخ سیگنالدهی در حالت نیمه دوطرفه تا 200 کیلوبیت بر ثانیه میرسد و دارای گیرنده ایمن برای شرایط باز، اتصال کوتاه یا بیکار باس است. بسته SO-8 تقریباً 4.9 میلیمتر × 6 میلیمتر اندازه دارد، از -40 درجه سانتیگراد تا 85 درجه سانتیگراد کار میکند و از فناوری نصب سطحی با بستهبندی Tape & Reel برای تولید استفاده میکند. این محصول با استاندارد صنعتی SN75176 مطابقت دارد تا به راحتی یکپارچه شود.
کاربردها و مشخصات فنی
به دلیل تحمل نویز بالا و مصرف توان کم، برای اتوماسیون صنعتی، کنتورهای انرژی، رکهای مخابراتی و اتصالات شاسی کابلی مناسب است. ولتاژ تغذیه از 3.3 ولت تا 5 ولت متغیر است.
- حداکثر ولتاژ تغذیه 5.5 ولت
- حداقل ولتاژ تغذیه 4.5 ولت
- نوع نصب روی برد SMD/SMT
- حداقل دمای عملیاتی -40 درجه سانتیگراد
- حداکثر دمای عملیاتی +85 درجه سانتیگراد
- جریان تامین 900 میکرو آمپر
- سرعت داده 200 کیلو بیت بر ثانیه
