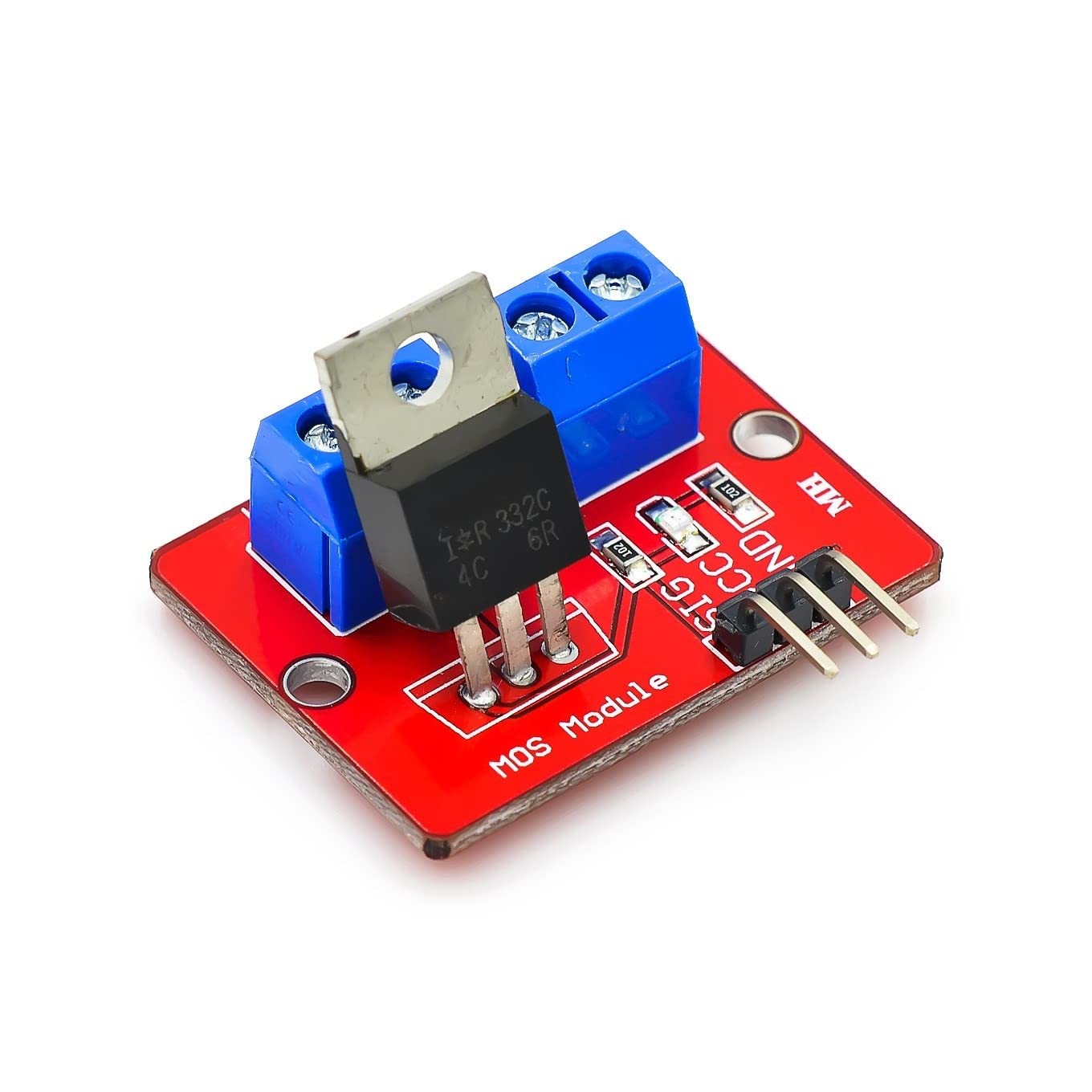

ماژول ماسفت IRF520 برای کنترل بارهای DC تا ۲۴ ولت و جریان ۵ آمپر طراحی شده است و می‌تواند به راحتی با یک سیگنال دیجیتال از میکروکنترلر (مثل Arduino یا هر مکیرو کنترلر دیگر) فرمان بگیرد و بارهایی نظیر موتور DC، نوار LED، پمپ کوچک یا رله را سوئیچ کند.
مشخصات فنی
- ولتاژ بار خروجی: از ۰ تا ۲۴ ولت DC.
- جریان خروجی: حداکثر ۵ آمپر، اما برای جریان بیشتر از ۱ آمپر، استفاده از هیت‌سینک روی ماسفت الزامی است.
- ولتاژ منطقی راه‌اندازی (سیگنال PWM از میکروکنترلر): ۳.۳ تا ۵ ولت.
- قابل کنترل توسط Arduino، Raspberry Pi و سایر میکروکنترلر‌ها.
- عملکرد PWM برای تنظیم سرعت موتور یا شدت روشنایی LED.
- پین‌های خروجی و ورودی برای اتصال به بار و منبع تغذیه.
نکات مهم در استفاده
- هیت‌سینک برای جریان‌های بالاتر از ۱ آمپر ضروری است، تا از آسیب دیدن ماسفت جلوگیری شود
- از این ماژول نمی‌توان برای معکوس کردن جهت چرخش موتور DC استفاده کرد؛ فقط عملکرد قطع/وصل دارد.
- اتصال بار باید مطابق با ترمینال‌های مشخص روی ماژول صورت گیرد: VIN و GND برای منبع تغذیه، V+ و V- برای بار.
- برای مدارهایی با جریان بیشتر، توجه ویژه به خنک‌کنندگی و سیم‌کشی الزامی است.
کاربردها
- کنترل سرعت موتورهای DC در پروژه‌های رباتیک و صنعتی.
- تنظیم نور نوارهای LED با ولتاژ بالا.
- راه‌اندازی سوئیچینگ بارهای سنگین مانند پمپ‌های کوچک و رله‌های قدرت.
- مدارهای تقویت‌کننده قدرت، سلونوئید، و دیگر تجهیزات جریان بالا.
این ماژول راه‌حل ارزان، ساده و سریع برای راه‌اندازی بارهای DC تا ۲۴ ولت و ۵ آمپر با کنترل دیجیتال است و برای پروژه‌های آموزشی، صنعتی و رباتیک بسیار مناسب می‌باشد.
