ماژول آمپلی فایر بلوتوثی استریو 2x10W تا 2x30W مدل XY-P15W

معرفی کوتاه ماژول آمپلی فایر بلوتوثی استریو 2x10W تا 2x30W مدل XY-P15W

ماژول XY-P15W یک آمپلی فایر صوتی استریو مجهز به گیرنده Bluetooth 5.0 است که امکان پخش موسیقی بی‌سیم را بدون نیاز به ماژول بلوتوث مجزا فراهم می‌کند. این برد با توجه به ولتاژ تغذیه و امپدانس بلندگو، توان خروجی بین 2×10 وات تا 2×30 وات ارائه می‌دهد و به دلیل ابعاد کوچک، راندمان بالا و کیفیت صدای مناسب، انتخابی ایده‌آل برای ساخت اسپیکرهای بلوتوثی، سیستم‌های صوتی رومیزی و پروژه‌های DIY محسوب می‌شود.

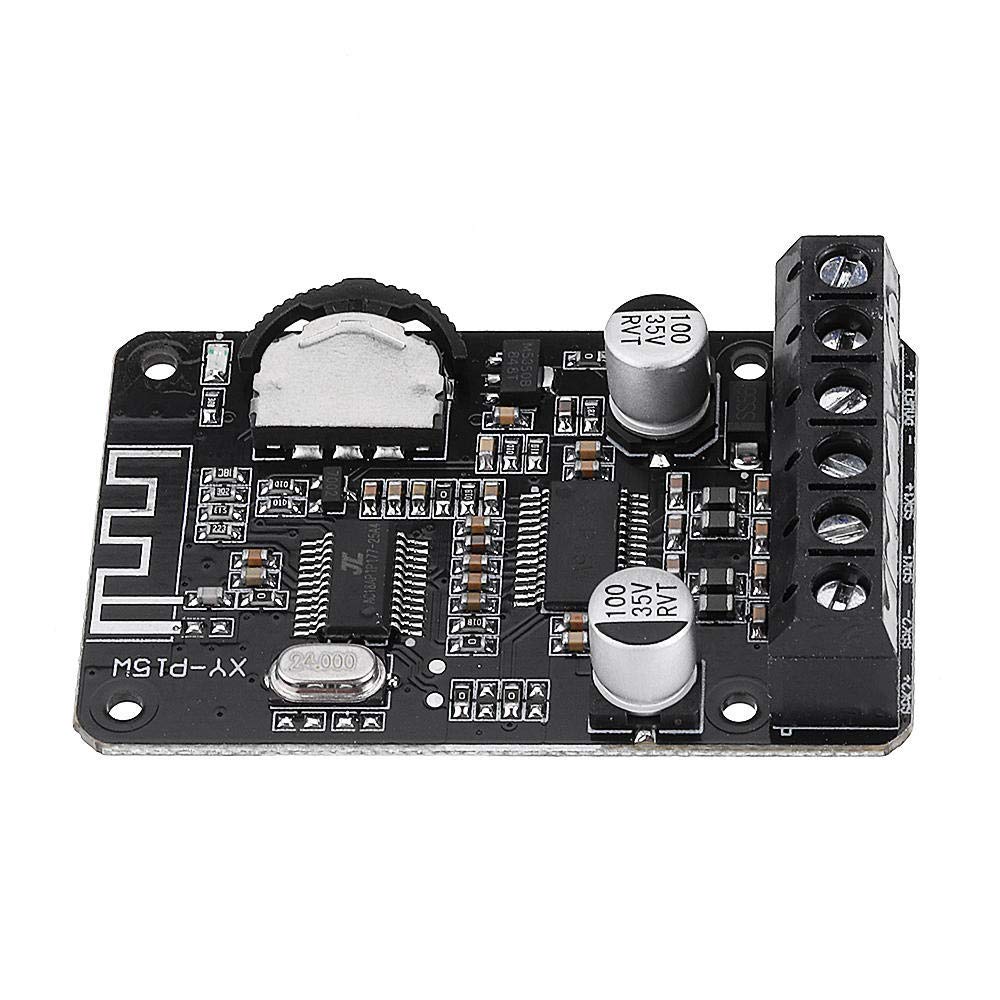

ساختار فیزیکی ماژول

ماژول XY-P15W از تراشه آمپلی فایر کلاس D به همراه گیرنده بلوتوث نسخه 5.0 بهره می‌برد. روی برد یک ولوم چرخشی برای تنظیم صدا و روشن/خاموش کردن دستگاه، ترمینال تغذیه، خروجی دو کانال بلندگو و آنتن PCB داخلی قرار گرفته است. طراحی فشرده، وجود مدارهای محافظتی و امکان اتصال مستقیم بلندگوها، استفاده از این برد را در انواع پروژه‌های صوتی ساده کرده است.

مشخصات فنی ماژول آمپلی فایر بلوتوثی XY-P15W

• مدل: XY-P15W
• نسخه بلوتوث: Bluetooth 5.0
• تراشه آمپلی فایر: TPA3110
• ولتاژ کاری: 8 تا 24 ولت DC
• توان خروجی: از 2×10 وات تا 2×30 وات (بسته به ولتاژ تغذیه و امپدانس بلندگو)
• امپدانس بلندگو: 4، 8 و 16 اهم
• برد ارتباط بلوتوث: حدود 15 متر در فضای بدون مانع
• حفاظت در برابر اتصال معکوس، اتصال کوتاه و افزایش دما

دیتاشیت تراشه TPA3110D2

راهنمای فنی ماژول XY-P15W

کاربردهای ماژول

ماژول XY-P15W برای ساخت اسپیکرهای بلوتوثی قابل حمل، اسپیکرهای رومیزی، سیستم‌های صوتی خودرو، تجهیزات صوتی خانگی، باکس‌های پخش موسیقی و پروژه‌های DIY بسیار مناسب است. وجود گیرنده بلوتوث داخلی باعث می‌شود بدون نیاز به ماژول جانبی بتوان موسیقی را مستقیماً از تلفن همراه یا لپ‌تاپ پخش کرد. همچنین این برد برای بازسازی اسپیکرهای قدیمی و تبدیل آن‌ها به اسپیکر بلوتوثی نیز کاربرد فراوانی دارد.

مزایا و معایب در مقایسه با ماژول‌های مشابه

در مقایسه با ماژول‌های ساده مانند PAM8403 یا PAM8610، برد XY-P15W علاوه بر آمپلی فایر، گیرنده بلوتوث داخلی نیز دارد و نیازی به خرید ماژول بلوتوث جداگانه نیست. همچنین ولتاژ کاری گسترده 8 تا 24 ولت باعث می‌شود بتوان از آن در پروژه‌های مختلف استفاده کرد. وجود مدارهای حفاظتی داخلی و راندمان بالای کلاس D نیز از دیگر مزایای این محصول است.
از طرف دیگر، برای دستیابی به توان 2×30 وات باید از تغذیه 24 ولت و بلندگوهای 4 اهم استفاده شود و نصب هیت‌سینک اضافی توصیه می‌شود. در توان‌های بالا نیز استفاده از منبع تغذیه مناسب و سیم‌کشی استاندارد اهمیت زیادی دارد.

بخش آموزشی و راه اندازی ماژول آمپلی فایر XY-P15W

برای راه‌اندازی XY-P15W کافی است یک منبع تغذیه 8 تا 24 ولت DC را به برد متصل کنید. پس از روشن شدن، نام دستگاه در لیست بلوتوث گوشی ظاهر می‌شود و با Pair شدن، موسیقی مستقیماً از طریق بلندگوهای متصل پخش خواهد شد. در صورت استفاده از ولتاژهای بالاتر از 20 ولت و توان خروجی زیاد، استفاده از هیت‌سینک اضافی توصیه می‌شود تا عملکرد ماژول پایدار باقی بماند.

در این ویدئو نحوه اتصال، تست کیفیت صدا و بررسی توان خروجی واقعی ماژول XY-P15W نمایش داده شده است.

راهنمای خرید سریع

اگر به دنبال یک برد جمع‌وجور هستید که هم گیرنده بلوتوث و هم آمپلی فایر را به‌صورت یکپارچه در اختیار شما قرار دهد، XY-P15W یکی از بهترین گزینه‌های اقتصادی بازار است. این ماژول برای ساخت اسپیکرهای بلوتوثی خانگی، پروژه‌های دانشجویی، تجهیزات صوتی قابل حمل و ارتقاء اسپیکرهای قدیمی انتخاب بسیار مناسبی خواهد بود.

سوالات متداول (FAQ)

1. آیا XY-P15W به ماژول بلوتوث جداگانه نیاز دارد؟
خیر، گیرنده Bluetooth 5.0 روی برد تعبیه شده و مستقیماً به گوشی یا لپ‌تاپ متصل می‌شود.

2. حداکثر توان خروجی این ماژول چقدر است؟
در ولتاژ 24 ولت و استفاده از بلندگوهای 4 اهم، توان خروجی می‌تواند به حدود 2×30 وات برسد.

3. بهترین منبع تغذیه برای این برد چیست؟
یک منبع تغذیه 12 تا 24 ولت DC با جریان حداقل 2 تا 4 آمپر بسته به توان مورد نیاز پیشنهاد می‌شود.

4. آیا امکان اتصال بلندگوهای 8 اهم وجود دارد؟
بله، این ماژول با بلندگوهای 4، 8 و 16 اهم سازگار است، اما توان خروجی با افزایش امپدانس کاهش می‌یابد.

5. آیا این ماژول برای ساخت اسپیکر پرتابل مناسب است؟
بله، ابعاد کوچک، مصرف پایین، بلوتوث داخلی و کیفیت صدای مناسب باعث شده XY-P15W یکی از محبوب‌ترین گزینه‌ها برای ساخت اسپیکرهای بلوتوثی قابل حمل باشد.
