این ماژول یعنی ماژول اپتوکانتر (شمارنده نوری) معمولا جهت اندازه گیری سرعت موتور استفاده میشود.
آشنایی با ماژول

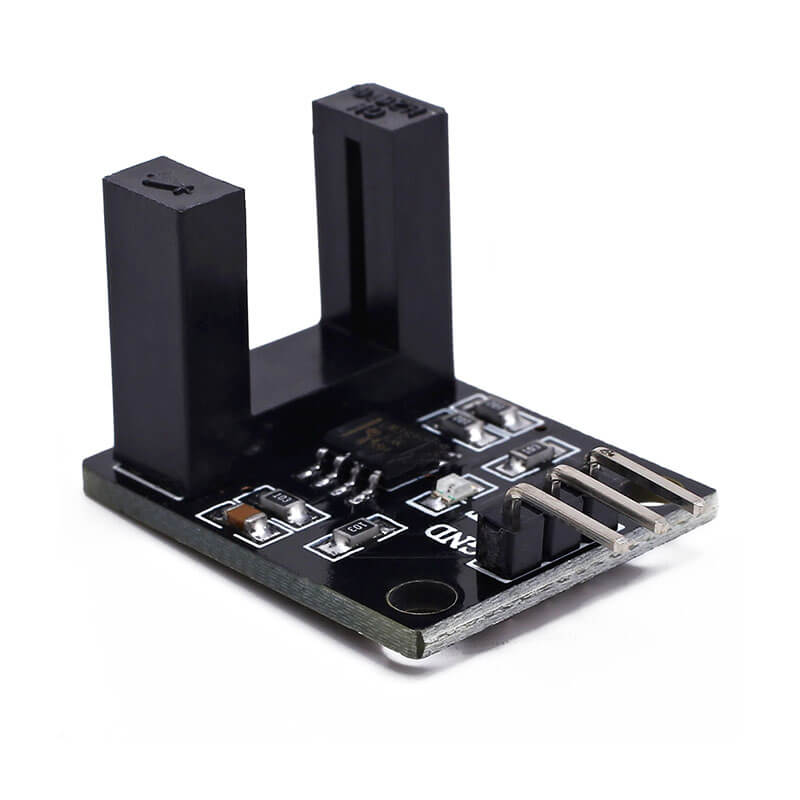

ماژول اپتوکانتر با شیار 10 میلیمتر، یک دستگاه الکترونیکی است که برای شمارش اجسام عبوری از یک شکاف نوری طراحی شده است. این ماژول شامل یک فرستنده و یک گیرنده نوری است که بهطور معمول از LED مادون قرمز و فوتوترانزیستور تشکیل شده است.
مشخصات فنی
- ابعاد: 32mm x 11mm x 20mm
- ولتاژ کاری: DC 5V
- نوع خروجی: دیجیتال (خروجی سیگنال تک کانال)
- حساسیت: غیر متغیر
- وزن: 17 گرم
- تراشه: LM393
عملکرد
این ماژول با تاباندن نور از سمت فرستنده (LED مادون قرمز) و دریافت آن توسط گیرنده (فوتوترانزیستور) کار میکند. زمانی که جسمی از بین شکاف عبور میکند، نور قطع شده و ماژول عمل شمارش را انجام میدهد. این ویژگی باعث میشود که اپتوکانتر در کاربردهایی مانند اسکنرها و دیسکدرایوها مفید باشد.
قابلیتهای سازگاری
ماژول اپتوکانتر به راحتی با بردهای آردوینو و Raspberry Pi سازگار است، که امکان استفاده در پروژههای مختلف الکترونیکی را فراهم میکند.
