ماژول گیرنده و فرستنده IR مادون قرمز TCRT5000 KY-033

معرفی کوتاه ماژول سنسور مادون قرمز TCRT5000 KY-033

ماژول TCRT5000 KY-033 یک سنسور مادون قرمز بازتابی و تک‌کاناله است که برای تشخیص تفاوت بین سطوح روشن و تیره، دنبال‌کردن خطوط و تشخیص اجسام نزدیک مورد استفاده قرار می‌گیرد. این ماژول از سنسور نوری TCRT5000 در کنار مدار مقایسه‌گر استفاده می‌کند و سیگنال خروجی آن را می‌توان به‌سادگی به ورودی دیجیتال میکروکنترلر متصل کرد.

در ساختار TCRT5000 یک فرستنده مادون قرمز و یک گیرنده نوری از نوع فتوترازیستور در کنار یکدیگر قرار دارند. فرستنده نور مادون قرمز را به سمت سطح می‌تاباند و گیرنده مقدار نور بازتاب‌شده را تشخیص می‌دهد. بنابراین عبارت «گیرنده و فرستنده مادون قرمز» در مورد اجزای داخلی سنسور صحیح است، اما KY-033 برای ارسال و دریافت اطلاعات بی‌سیم ساخته نشده و کاربرد اصلی آن تشخیص بازتاب نور و تشخیص خط است.

روی برد KY-033 معمولاً یک پتانسیومتر تنظیم حساسیت و مدار مقایسه‌گر LM393 نیز قرار دارد تا بتوان آستانه تشخیص را متناسب با فاصله و نوع سطح تنظیم کرد. تغذیه 3.3 تا 5 ولت باعث می‌شود این ماژول برای پروژه‌های مختلف Arduino و سایر میکروکنترلرها گزینه‌ای ساده برای تشخیص وضعیت سطح باشد.

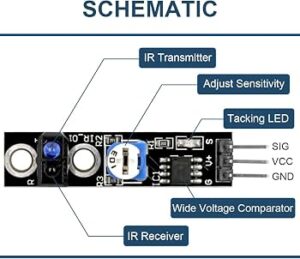

ساختار فیزیکی ماژول

ماژول گیرنده و فرستنده مادون قرمز TCRT5000 KY-033 یک برد کوچک و باریک دارد که سنسور TCRT5000 در قسمت جلویی آن قرار گرفته است. درون این سنسور، LED مادون قرمز و فتوترازیستور در یک پکیج قرار گرفته‌اند و در یک جهت به سمت سطح موردنظر کار می‌کنند. طول موج کاری LED مادون قرمز TCRT5000 حدود 950 نانومتر است و ساختار آن برای اندازه‌گیری نور بازتاب‌شده از اجسام طراحی شده است.

در قسمت دیگر برد، مدار مقایسه‌گر و پتانسیومتر تنظیم حساسیت قرار دارد. با چرخاندن پتانسیومتر می‌توان نقطه‌ای را که در آن خروجی دیجیتال تغییر وضعیت می‌دهد تنظیم کرد. این ویژگی در ربات‌های تعقیب خط اهمیت زیادی دارد، زیرا ارتفاع سنسور از زمین، رنگ خط، رنگ زمینه و میزان نور محیط می‌توانند روی مقدار بازتاب تأثیر بگذارند.

پایه‌های اصلی KY-033 شامل VCC برای تغذیه، GND برای زمین و OUT یا DOUT برای خروجی دیجیتال هستند. با توجه به نسخه و سازنده برد، ممکن است چیدمان یا نام‌گذاری پایه‌ها متفاوت باشد؛ بنابراین قبل از اتصال، نوشته‌های روی PCB را بررسی کنید. برخی نسخه‌های مشابه TCRT5000 علاوه بر خروجی دیجیتال، خروجی آنالوگ نیز ارائه می‌کنند، اما KY-033 تک‌کاناله رایج معمولاً به‌عنوان ماژول خروجی دیجیتال خط‌یاب شناخته می‌شود.

مشخصات فنی ماژول گیرنده و فرستنده مادون قرمز TCRT5000 KY-033

• مدل ماژول: KY-033
• سنسور: TCRT5000 مادون قرمز بازتابی
• نوع سنسور: LED مادون قرمز + فتوترازیستور
• ولتاژ کاری: 3.3 تا 5 ولت DC
• خروجی: دیجیتال HIGH / LOW
• مدار مقایسه‌گر: LM393
• تنظیم حساسیت: توسط پتانسیومتر روی برد
• طول موج فرستنده مادون قرمز: حدود 950 نانومتر
• فاصله تشخیص متداول: حدود 1 تا 25 میلی‌متر، وابسته به نسخه، سطح و تنظیم حساسیت
• تعداد کانال: 1 کانال
• ابعاد رایج برد: حدود 42 × 10.5 میلی‌متر

مقادیر فاصله تشخیص در KY-033 در منابع مختلف یکسان نیست و به طراحی برد، ارتفاع نصب، رنگ و جنس سطح و تنظیم پتانسیومتر بستگی دارد؛ به همین دلیل برای کاربرد دقیق بهتر است فاصله واقعی روی نمونه مورد استفاده تست و تنظیم شود. خود قطعه TCRT5000 دارای فاصله بهینه عملکرد حدود 2.5 میلی‌متر و محدوده عملکرد وابسته به شرایط نوری است.

مستندات و دیتاشیت ماژول

• دیتاشیت رسمی سنسور TCRT5000 از Vishay
• صفحه رسمی TCRT5000 و TCRT5000L در Vishay
• مستندات و اطلاعات KY-033
• راهنمای KY-033 و نحوه اتصال پایه‌ها

کاربردهای ماژول گیرنده و فرستنده مادون قرمز TCRT5000 KY-033

مهم‌ترین کاربرد ماژول TCRT5000 KY-033 در ساخت ربات‌های تعقیب خط است. سنسور با تاباندن نور مادون قرمز به سطح، میزان بازتاب را بررسی کرده و در صورت عبور از خط تیره یا تغییر محسوس در رنگ سطح، وضعیت خروجی را تغییر می‌دهد. با نصب دو یا چند سنسور KY-033 در کنار یکدیگر می‌توان موقعیت خط نسبت به ربات را تشخیص داد و فرمان لازم را برای موتورهای چپ و راست صادر کرد.

از این ماژول می‌توان برای تشخیص اجسام نزدیک، تشخیص سطوح سیاه و سفید، تشخیص موقعیت مکانیکی، شمارش اجسام و پروژه‌های آموزشی رباتیک نیز استفاده کرد. در پروژه‌هایی که هدف فقط تشخیص وجود یا عدم وجود یک سطح بازتابنده است، خروجی دیجیتال KY-033 کار را ساده می‌کند و نیازی به پردازش پیچیده سیگنال سنسور نیست.

همچنین در پروژه‌های Arduino، ESP32 و سایر بردهای توسعه می‌توان خروجی ماژول را به یک GPIO متصل کرد و با یک شرط ساده در برنامه، وضعیت سنسور را خواند. برای پروژه‌های دقیق‌تر، بهتر است ارتفاع نصب سنسور ثابت باشد و حساسیت با پتانسیومتر متناسب با رنگ و جنس سطح تنظیم شود.

مزایا و معایب در مقایسه با ماژول‌های مشابه

مزایا: ساختار ساده، قیمت مناسب، تغذیه 3.3 تا 5 ولت، خروجی دیجیتال قابل استفاده با میکروکنترلرها، پتانسیومتر تنظیم حساسیت و ابعاد باریک از مزایای KY-033 هستند. وجود LED وضعیت نیز امکان بررسی سریع عملکرد سنسور را بدون تجهیزات اندازه‌گیری فراهم می‌کند.

در مقایسه با سنسورهای فاصله غیرتماسی پیشرفته‌تر، KY-033 برای تشخیص ساده بازتاب و اختلاف روشنایی مناسب‌تر است اما اطلاعات دقیقی از فاصله مانند سنسورهای فاصله‌سنج ارائه نمی‌دهد. همچنین عملکرد آن به رنگ، جنس و زاویه سطح و نور محیط وابسته است؛ بنابراین برای اندازه‌گیری دقیق فاصله یا تشخیص مطمئن اجسام با رنگ‌های مختلف، باید شرایط نصب و کالیبراسیون با دقت بیشتری بررسی شود.

نکته مهم: خروجی HIGH و LOW در نسخه‌های مختلف KY-033 ممکن است به شکل متفاوتی تعریف شده باشد. در یک نسخه ممکن است سطح سفید خروجی LOW و سطح سیاه HIGH ایجاد کند؛ بنابراین بهتر است قبل از نوشتن منطق برنامه، خروجی واقعی همان برد با LED وضعیت یا Serial Monitor بررسی شود.

بخش آموزشی

راهنمای خرید سریع

اگر به دنبال یک ماژول سنسور مادون قرمز TCRT5000 برای ساخت ربات تعقیب خط، تشخیص سطح سیاه و سفید یا تشخیص ساده اجسام نزدیک هستید، KY-033 گزینه‌ای ساده و قابل استفاده با بردهای توسعه مختلف است. وجود پتانسیومتر تنظیم حساسیت نیز امکان کالیبره‌کردن ماژول برای شرایط مختلف را فراهم می‌کند.

هنگام خرید، به نوع خروجی موردنیاز، تعداد سنسورها، فاصله نصب و ابعاد برد توجه کنید. KY-033 یک سنسور تک‌کاناله است؛ بنابراین برای ربات تعقیب خط که نیاز به تشخیص موقعیت خط در چند نقطه دارد، ممکن است به دو یا چند ماژول نیاز داشته باشید. همچنین قبل از خرید برای پروژه‌های خاص، نوع دقیق برد و پایه‌های نسخه موجود را بررسی کنید.

سوالات متداول درباره ماژول TCRT5000 KY-033

ماژول KY-033 برای چه کاری استفاده می‌شود؟

KY-033 یک سنسور مادون قرمز بازتابی است که بیشتر برای تشخیص تفاوت بین سطوح روشن و تیره، دنبال‌کردن خط، تشخیص اجسام نزدیک و پروژه‌های رباتیک استفاده می‌شود. این ماژول به‌خصوص در ربات‌های Line Follower کاربرد زیادی دارد.

آیا KY-033 همان TCRT5000 است؟

خیر. TCRT5000 نام سنسور نوری اصلی است که شامل LED مادون قرمز و فتوترازیستور می‌شود، در حالی که KY-033 یک برد ماژول‌شده است که این سنسور را به همراه مدار مقایسه‌گر، تنظیم حساسیت و نشانگر LED در اختیار کاربر قرار می‌دهد.

ولتاژ کاری KY-033 چقدر است؟

ولتاژ کاری رایج KY-033 حدود 3.3 تا 5 ولت DC است. این بازه باعث می‌شود ماژول بتواند با بسیاری از بردهای توسعه و میکروکنترلرهای رایج مورد استفاده قرار گیرد.

چگونه حساسیت ماژول KY-033 را تنظیم کنیم؟

برای تنظیم حساسیت، سنسور را در ارتفاع موردنظر از سطح قرار دهید و پتانسیومتر روی برد را به‌آرامی بچرخانید تا LED وضعیت و خروجی دیجیتال در مرز بین سطح موردنظر و زمینه تغییر وضعیت دهند. ارتفاع سنسور و نوع سطح روی نتیجه تنظیم تأثیر زیادی دارد.

آیا KY-033 برای ربات تعقیب خط مناسب است؟

بله. این ماژول یکی از گزینه‌های ساده برای ساخت ربات تعقیب خط است. از آنجا که KY-033 یک کانال تشخیص دارد، معمولاً برای تشخیص بهتر موقعیت خط در ربات از دو یا چند سنسور استفاده می‌شود.

آیا KY-033 می‌تواند فاصله را دقیق اندازه‌گیری کند؟

خروجی دیجیتال KY-033 اساساً برای تشخیص عبور مقدار بازتاب از یک آستانه تنظیم‌شده طراحی شده است و نباید آن را با یک فاصله‌سنج دقیق اشتباه گرفت. فاصله تشخیص به شرایط سطح، ارتفاع، زاویه و تنظیم پتانسیومتر وابسته است. سنسور اصلی TCRT5000 نیز بیشترین پاسخ نسبی خود را در فاصله مشخصی دارد.

جمع‌بندی

ماژول گیرنده و فرستنده مادون قرمز TCRT5000 KY-033 در واقع یک ماژول سنسور مادون قرمز بازتابی برای تشخیص سطح و خط است که از سنسور TCRT5000، مدار مقایسه‌گر و تنظیم حساسیت تشکیل شده است. این ماژول با تغذیه 3.3 تا 5 ولت و خروجی دیجیتال، اتصال ساده‌ای به Arduino و سایر میکروکنترلرها دارد و به همین دلیل برای پروژه‌های آموزشی، ربات‌های تعقیب خط و تشخیص اجسام نزدیک بسیار کاربردی است.

ساختار ساده، اندازه کوچک، امکان تنظیم حساسیت و وجود LED نشانگر باعث شده است KY-033 برای شروع پروژه‌های سنسوری انتخاب مناسبی باشد. با این حال، عملکرد سنسور به میزان بازتاب سطح و شرایط محیطی وابسته است و برای دستیابی به نتیجه پایدار باید فاصله نصب و حساسیت آن به‌درستی تنظیم شود.
