ماژول بلوتوث HC05 اورجینال همراه با برد کمکی راه انداز

معرفی کوتاه ماژول بلوتوث HC05 اورجینال همراه با برد کمکی راه‌انداز

ماژول HC05 همراه با برد کمکی راه‌انداز یکی از پرکاربردترین ماژول‌های ارتباط بی‌سیم سریال است که از پروتکل Bluetooth 2.0 + EDR و ارتباط UART پشتیبانی می‌کند. وجود برد کمکی باعث می‌شود تغذیه و اتصال ماژول به آردوینو، AVR، STM32 و سایر میکروکنترلرها بسیار ساده‌تر شده و بدون نیاز به طراحی مدار جانبی بتوان از آن استفاده کرد.

ساختار فیزیکی ماژول

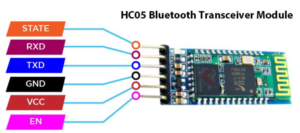

ماژول بلوتوث HC-05 روی یک برد کمکی (Breakout Board) نصب شده که شامل رگولاتور ولتاژ 3.3 ولت، LED نمایش وضعیت، کلید ورود به حالت AT، پایه‌های VCC، GND، TX، RX، EN/KEY و STATE است. این برد امکان تغذیه مستقیم با 5 ولت را فراهم کرده و اتصال ماژول به بردبرد یا میکروکنترلرها را بسیار آسان می‌کند.

مشخصات فنی ماژول بلوتوث HC05 همراه با برد کمکی راه‌انداز

• نسخه بلوتوث: Bluetooth 2.0 + EDR
• رابط ارتباطی: UART (TX/RX)
• ولتاژ تغذیه برد: 3.6 تا 6 ولت DC
• سطح منطقی ارتباط: 3.3 ولت
• برد ارتباط: حدود 10 متر (Class 2)
• قابلیت کار در حالت Master و Slave
• نرخ انتقال داده: تا 1382400bps (قابل تنظیم)
• دارای حالت AT Command برای تنظیم نام، رمز عبور و Baud Rate

دیتاشیت و راهنمای HC-05:

https://wiki.hshl.de/wiki/index.php/Bluetooth_Module_HC-05

مشخصات استاندارد Bluetooth:

https://www.bluetooth.com/specifications/

کاربردهای ماژول

ماژول HC-05 در پروژه‌های آردوینو، کنترل ربات، خانه هوشمند، انتقال داده بین میکروکنترلر و تلفن همراه، سیستم‌های اتوماسیون، کنترل تجهیزات صنعتی، پروژه‌های اینترنت اشیا (IoT)، ارسال اطلاعات سنسورها و انواع پروژه‌های آموزشی کاربرد گسترده‌ای دارد. امکان ارتباط بی‌سیم سریال باعث شده این ماژول یکی از محبوب‌ترین گزینه‌ها برای پروژه‌های الکترونیکی باشد.

مزایا و معایب در مقایسه با ماژول‌های مشابه

مهم‌ترین مزیت HC05 نسبت به HC06، قابلیت کار در هر دو حالت Master و Slave است که انعطاف بیشتری در طراحی پروژه ایجاد می‌کند. همچنین وجود برد کمکی، رگولاتور داخلی و کلید ورود به حالت AT راه‌اندازی آن را بسیار ساده‌تر کرده است.

در مقابل، HC05 از Bluetooth Classic استفاده می‌کند و از فناوری Bluetooth Low Energy (BLE) پشتیبانی نمی‌کند؛ بنابراین برای برخی گوشی‌ها و پروژه‌های کم‌مصرف، ماژول‌هایی مانند HM-10 یا ESP32 گزینه مناسب‌تری هستند.

بخش آموزش راه اندازی ماژول

در این آموزش نحوه اتصال ماژول HC05 به آردوینو، تنظیم Baud Rate، ورود به حالت AT Command، تغییر نام و رمز عبور، تغییر نقش Master یا Slave و برقراری ارتباط با تلفن همراه به‌صورت کامل آموزش داده می‌شود.

راهنمای خرید سریع

اگر برای پروژه‌های آردوینو یا میکروکنترلری به یک ارتباط بی‌سیم سریال مطمئن نیاز دارید، ماژول HC05 همراه با برد کمکی یکی از بهترین انتخاب‌ها است. این محصول برای دانشجویان، مهندسان، تعمیرکاران و علاقه‌مندان به پروژه‌های رباتیک و اتوماسیون بسیار مناسب است.

بررسی کامل ماژول بلوتوث HC05 همراه با برد کمکی راه‌انداز

ماژول HC05 سال‌هاست که یکی از محبوب‌ترین ماژول‌های ارتباط بی‌سیم سریال در پروژه‌های الکترونیکی محسوب می‌شود. این ماژول از طریق رابط UART با میکروکنترلر ارتباط برقرار کرده و اطلاعات را به‌صورت شفاف از طریق بلوتوث منتقل می‌کند. بنابراین بدون نیاز به کابل می‌توان داده‌ها، فرمان‌ها یا اطلاعات سنسورها را بین برد الکترونیکی و تلفن همراه یا رایانه جابه‌جا کرد.

برد کمکی نصب‌شده روی HC05 دارای رگولاتور ولتاژ داخلی است و امکان تغذیه مستقیم با ولتاژ 5 ولت را فراهم می‌کند، در حالی که سطح منطقی پایه‌های RX و TX همچنان 3.3 ولت است. همچنین LED روی برد وضعیت اتصال را نمایش می‌دهد؛ در حالت آماده‌به‌کار سریع چشمک می‌زند و پس از برقراری ارتباط، الگوی چشمک‌زدن تغییر می‌کند.

یکی از مهم‌ترین ویژگی‌های HC05، قابلیت تغییر نقش بین Master و Slave است. این قابلیت از طریق دستورات AT انجام می‌شود و امکان اتصال دو ماژول HC05 به یکدیگر یا برقراری ارتباط با سایر تجهیزات بلوتوثی مبتنی بر پروفایل SPP را فراهم می‌کند. همچنین کاربر می‌تواند نام دستگاه، رمز عبور، نرخ انتقال داده و سایر پارامترها را به‌راحتی تغییر دهد.

این ماژول با اغلب بردهای آردوینو، STM32، AVR، ESP8266 و Raspberry Pi سازگار است و به دلیل قیمت مناسب، پایداری بالا و آموزش‌های فراوان، همچنان یکی از بهترین گزینه‌ها برای پروژه‌های آموزشی و صنعتی سبک به شمار می‌رود.

سوالات متداول (FAQ)

1. تفاوت HC05 با HC06 چیست؟

HC05 در هر دو حالت Master و Slave کار می‌کند، اما HC06 معمولاً فقط در حالت Slave قابل استفاده است.

2. آیا این ماژول مستقیماً با آردوینو UNO کار می‌کند؟

بله، برد کمکی امکان تغذیه با 5 ولت را فراهم کرده و اتصال آن به آردوینو بسیار ساده است.

3. برد ارتباط HC05 چقدر است؟

در شرایط استاندارد حدود 10 متر در فضای باز.

4. آیا امکان تغییر نام و رمز عبور وجود دارد؟

بله، از طریق دستورات AT Command می‌توان نام، رمز عبور، Baud Rate و سایر تنظیمات را تغییر داد.

5. آیا HC05 از BLE پشتیبانی می‌کند؟

خیر، این ماژول از Bluetooth Classic (Bluetooth 2.0 + EDR) استفاده می‌کند و از Bluetooth Low Energy پشتیبانی نمی‌کند.
