ماژول کاهنده ولتاژ LM2596 با خروجی 1.23V-30V 3A

معرفی کوتاه ماژول مبدل کاهنده ولتاژ LM2596 با خروجی 1.23V-30V 3A

ماژول مبدل کاهنده ولتاژ LM2596 با خروجی 1.23V تا 30V و جریان 3 آمپر یک مبدل DC-DC از نوع Buck Converter است که برای کاهش ولتاژ DC با راندمان بالا طراحی شده است. این ماژول با استفاده از تراشه LM2596S-ADJ، امکان تنظیم دقیق ولتاژ خروجی را فراهم کرده و به دلیل قیمت مناسب، ابعاد کوچک و عملکرد پایدار، یکی از پرکاربردترین مبدل‌های ولتاژ در پروژه‌های الکترونیکی محسوب می‌شود.

ساختار فیزیکی ماژول

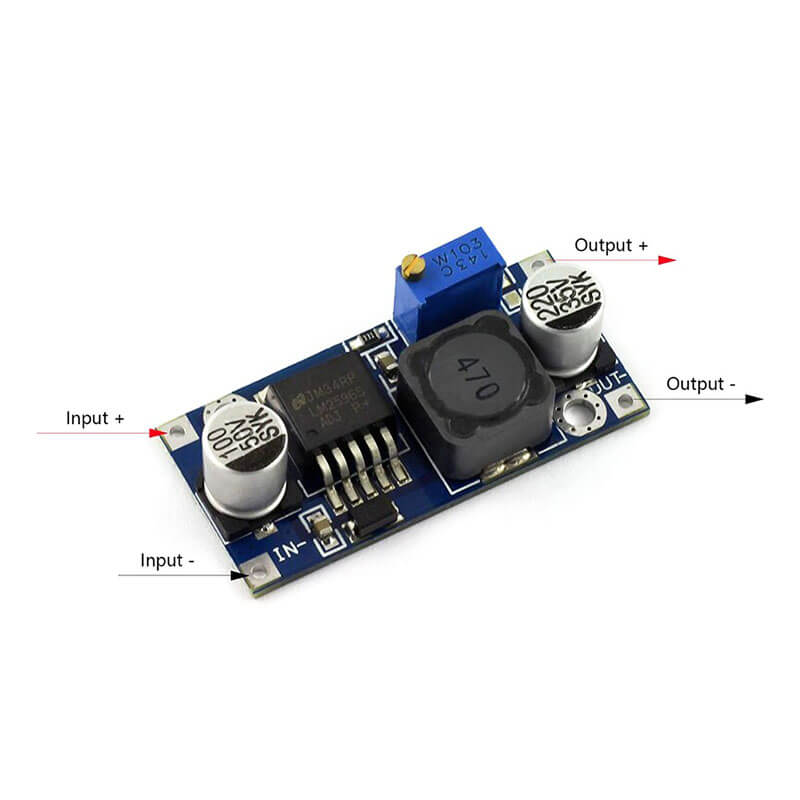

این ماژول از یک برد PCB باکیفیت، تراشه LM2596S-ADJ، سلف توان، دیود شاتکی، خازن‌های Low ESR، مولتی‌ترن جهت تنظیم ولتاژ خروجی و ترمینال‌های ورودی و خروجی تشکیل شده است. پایه‌های IN+، IN-، OUT+ و OUT- روی برد مشخص شده‌اند و نصب آن در انواع پروژه‌های الکترونیکی بسیار ساده است.

مشخصات فنی ماژول مبدل کاهنده ولتاژ LM2596 با خروجی 1.23V-30V 3A

• تراشه اصلی: LM2596S-ADJ
• ولتاژ ورودی: 4.5 تا 35 ولت DC
• ولتاژ خروجی: 1.23 تا 30 ولت DC (قابل تنظیم)
• حداکثر جریان خروجی: 3 آمپر
• حداکثر راندمان: تا 92 درصد
• فرکانس سوئیچینگ: 150 کیلوهرتز
• نوع مبدل: Buck Converter (کاهنده ولتاژ)
• دارای حفاظت حرارتی و محدودکننده جریان داخلی

دیتاشیت تراشه LM2596:

https://www.ti.com/lit/ds/symlink/lm2596.pdf

راهنمای عملکرد ماژول LM2596:

https://components101.com/modules/lm2596-dc-dc-buck-converter-module

کاربردهای ماژول

این ماژول برای تغذیه بردهای آردوینو، ESP8266، ESP32، Raspberry Pi، دوربین‌های مداربسته، تجهیزات مخابراتی، پروژه‌های رباتیک، منابع تغذیه آزمایشگاهی، نوارهای LED، سیستم‌های خودرویی، تجهیزات IoT و هر پروژه‌ای که نیاز به کاهش ولتاژ DC با راندمان بالا داشته باشد، بسیار مناسب است.

مزایا و معایب در مقایسه با ماژول‌های مشابه

از مهم‌ترین مزایای این ماژول می‌توان به راندمان بالا، قیمت اقتصادی، ابعاد کوچک، تنظیم آسان ولتاژ خروجی و کیفیت مناسب اشاره کرد. همچنین نسبت به رگولاتورهای خطی، اتلاف انرژی و تولید حرارت بسیار کمتری دارد.

در مقابل، این مدل تنها قابلیت کاهش ولتاژ را دارد و برای افزایش ولتاژ مناسب نیست. همچنین برای دریافت جریان نزدیک به 3 آمپر به‌صورت مداوم، استفاده از تهویه مناسب توصیه می‌شود.

بخش آموزش راه اندازی ماژول

در آموزش این ماژول، نحوه اتصال صحیح ورودی و خروجی، تنظیم ولتاژ خروجی توسط مولتی‌ترن، اندازه‌گیری ولتاژ با مولتی‌متر و رعایت نکات ایمنی برای جلوگیری از آسیب به مصرف‌کننده به‌صورت کامل آموزش داده می‌شود.

راهنمای خرید سریع

اگر به یک مبدل کاهنده ولتاژ کوچک، اقتصادی و قابل اعتماد برای پروژه‌های الکترونیکی نیاز دارید، ماژول LM2596 با خروجی 1.23 تا 30 ولت انتخابی بسیار مناسب است. این محصول برای دانشجویان، مهندسان، تعمیرکاران، سازندگان تجهیزات الکترونیکی و علاقه‌مندان به پروژه‌های DIY گزینه‌ای کاربردی محسوب می‌شود.

بررسی کامل ماژول کاهنده ولتاژ LM2596 با خروجی 1.23V-30V 3A

ماژول LM2596 یکی از شناخته‌شده‌ترین مبدل‌های کاهنده ولتاژ DC-DC است که بر پایه تراشه LM2596S-ADJ طراحی شده و در انواع پروژه‌های الکترونیکی، صنعتی و آموزشی مورد استفاده قرار می‌گیرد. این برد قادر است ولتاژ ورودی بین 4.5 تا 35 ولت را دریافت کرده و آن را به ولتاژ قابل تنظیم بین 1.23 تا 30 ولت تبدیل کند، به شرط آنکه ولتاژ خروجی همواره کمتر از ولتاژ ورودی باشد.

به دلیل استفاده از فناوری سوئیچینگ، راندمان این ماژول در شرایط مناسب به حدود 92 درصد می‌رسد. این ویژگی باعث کاهش اتلاف انرژی، تولید حرارت کمتر و افزایش طول عمر قطعات نسبت به رگولاتورهای خطی می‌شود. همچنین تراشه LM2596 دارای حفاظت داخلی در برابر افزایش دما و محدودکننده جریان است که ایمنی عملکرد مدار را افزایش می‌دهد.

حداکثر جریان خروجی این ماژول 3 آمپر است، اما برای استفاده مداوم بهتر است جریان خروجی حدود 2 آمپر یا کمتر باشد. در بارهای سنگین نیز استفاده از هیت‌سینک یا تهویه مناسب موجب عملکرد پایدارتر و افزایش طول عمر برد خواهد شد.

تنظیم ولتاژ خروجی توسط مولتی‌ترن روی برد انجام می‌شود. توصیه می‌شود پیش از اتصال مصرف‌کننده، ولتاژ خروجی با مولتی‌متر اندازه‌گیری و تنظیم شود تا از آسیب رسیدن به تجهیزات جلوگیری شود. رعایت پلاریته صحیح ورودی و خروجی نیز نقش مهمی در حفظ سلامت ماژول دارد.

به دلیل قیمت مناسب، کیفیت مطلوب، ابعاد کوچک و عملکرد پایدار، این ماژول یکی از پرمصرف‌ترین مبدل‌های کاهنده ولتاژ برای پروژه‌های DIY، منابع تغذیه، سیستم‌های کنترلی، تجهیزات مخابراتی و مدارهای مبتنی بر میکروکنترلر محسوب می‌شود.

سوالات متداول (FAQ)

1. آیا این ماژول ولتاژ را افزایش می‌دهد؟

خیر، این محصول یک مبدل کاهنده (Buck Converter) است و فقط ولتاژ خروجی را کاهش می‌دهد.

2. حداکثر جریان خروجی چقدر است؟

حداکثر جریان خروجی 3 آمپر است، اما برای استفاده مداوم معمولاً جریان 2 آمپر یا کمتر توصیه می‌شود.

3. آیا ولتاژ خروجی قابل تنظیم است؟

بله، ولتاژ خروجی توسط مولتی‌ترن روی برد در بازه 1.23 تا 30 ولت قابل تنظیم است.

4. آیا این ماژول برای تغذیه آردوینو مناسب است؟

بله، یکی از رایج‌ترین کاربردهای آن تأمین ولتاژ مناسب برای بردهای Arduino، ESP32، ESP8266 و سایر مدارهای دیجیتال است.

5. تفاوت این مدل با LM2596 دارای نمایشگر چیست؟

از نظر عملکرد الکتریکی تقریباً مشابه هستند، اما این مدل فاقد نمایشگر ولتاژ بوده و برای تنظیم خروجی باید از مولتی‌متر استفاده شود.
