ماژول آمپلی فایر 2x3W استریو PAM8403

معرفی کوتاه ماژول آمپلی فایر 2x3W استریو PAM8403

ماژول PAM8403 یک آمپلی فایر استریو کلاس D با ابعاد بسیار کوچک و مصرف انرژی پایین است که توان خروجی حداکثر 2×3 وات را در ولتاژ 5 ولت فراهم می‌کند. این برد برای ساخت اسپیکرهای کوچک، پروژه‌های آردوینو، رزبری پای، تجهیزات صوتی قابل حمل و انواع پروژه‌های DIY بسیار مناسب بوده و به دلیل راندمان بالا، بدون نیاز به هیت‌سینک نیز عملکرد مطلوبی دارد.

ساختار فیزیکی ماژول

مشخصات فنی ماژول آمپلی فایر PAM8403

• چیپ اصلی: PAM8403
• نوع آمپلی فایر: Class D
• توان خروجی: 2×3 وات (در 5 ولت و بلندگوی 4 اهم)
• ولتاژ کاری: 2.5 تا 5.5 ولت DC
• امپدانس بلندگو: 4 تا 8 اهم
• راندمان: تا 90 درصد
• دارای حفاظت در برابر اتصال کوتاه و افزایش دما
• عدم نیاز به هیت‌سینک در شرایط کاری معمول

دیتاشیت تراشه PAM8403

صفحه رسمی تراشه PAM8403

کاربردهای ماژول

ماژول PAM8403 در ساخت اسپیکرهای رومیزی، اسپیکرهای USB، پروژه‌های آردوینو و ESP32، رزبری پای، سیستم‌های پخش MP3، اسباب‌بازی‌های صوتی، تجهیزات آموزشی، گیرنده‌های بلوتوث و پروژه‌های قابل حمل کاربرد فراوانی دارد. به دلیل مصرف جریان پایین، این برد به راحتی با پاوربانک، شارژر USB یا باتری لیتیومی 3.7 ولتی به همراه مبدل افزاینده قابل راه‌اندازی است. همچنین ابعاد کوچک آن نصب در فضاهای محدود را بسیار آسان می‌کند.

مزایا و معایب در مقایسه با ماژول‌های مشابه

در مقایسه با ماژول‌های مبتنی بر LM386 یا TDA2822، برد PAM8403 کیفیت صدای بهتر، راندمان بالاتر و نویز بسیار کمتری تولید می‌کند. همچنین به دلیل استفاده از معماری کلاس D، گرمای کمی تولید کرده و معمولاً نیازی به هیت‌سینک ندارد. مصرف پایین انرژی نیز آن را برای پروژه‌های باتری‌خور بسیار مناسب کرده است.
در مقابل، توان خروجی این برد محدود بوده و برای بلندگوهای بزرگ یا سیستم‌های صوتی حرفه‌ای مناسب نیست. همچنین به دلیل خروجی BTL، اتصال منفی خروجی بلندگوها به زمین مشترک یا هدفون می‌تواند باعث آسیب به آی‌سی شود.

بخش آموزشی

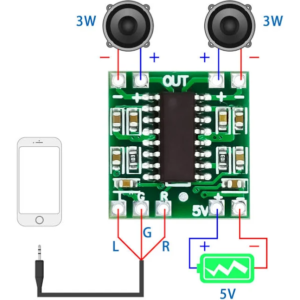

برای راه‌اندازی ماژول، کافی است یک منبع تغذیه 5 ولت پایدار را به ورودی تغذیه متصل کنید. سپس سیگنال صوتی استریو را از خروجی AUX، گیرنده بلوتوث یا ماژول MP3 به ورودی برد وصل کرده و دو بلندگوی 4 یا 8 اهم را به خروجی‌ها متصل نمایید. توجه داشته باشید که خروجی‌های منفی بلندگوها نباید به یکدیگر یا به زمین مشترک متصل شوند. استفاده از منبع تغذیه با نویز پایین باعث بهبود کیفیت صدای خروجی خواهد شد.

در این آموزش نحوه اتصال تغذیه، ورودی صدا، بلندگوها و تست کیفیت صدای ماژول PAM8403 به صورت عملی آموزش داده می‌شود.

راهنمای خرید سریع

اگر به دنبال یک آمپلی فایر کوچک، کم‌مصرف و اقتصادی برای ساخت اسپیکرهای رومیزی، تجهیزات آموزشی، پروژه‌های آردوینو یا دستگاه‌های قابل حمل هستید، ماژول PAM8403 یکی از بهترین گزینه‌های موجود است. اما برای سیستم‌های صوتی پرقدرت بهتر است از آمپلی فایرهای سری TPA3116 یا TPA3251 استفاده کنید.

سوالات متداول (FAQ)

1. آیا ماژول آمپلی فایر 2x3W استریو PAM8403 با USB پنج ولت کار می‌کند؟
بله، تغذیه 5 ولت USB یا پاوربانک برای راه‌اندازی این برد کاملاً مناسب است.

2. آیا ماژول به هیت‌سینک نیاز دارد؟
خیر، در استفاده معمول به دلیل راندمان بالای کلاس D نیازی به هیت‌سینک ندارد.

3. آیا می‌توان خروجی منفی دو بلندگو را به هم متصل کرد؟
خیر، خروجی‌های این برد از نوع BTL هستند و اتصال منفی بلندگوها به یکدیگر یا به زمین مشترک می‌تواند باعث آسیب دیدن تراشه شود.

4. بهترین بلندگو برای این ماژول چیست؟
بلندگوهای 4 اهم یا 8 اهم با توان 3 تا 5 وات بهترین عملکرد را در کنار این ماژول خواهند داشت.

5. آیا این ماژول برای ساخت اسپیکر بلوتوثی مناسب است؟
بله، با اتصال یک گیرنده بلوتوث صوتی می‌توان به راحتی یک اسپیکر بلوتوثی کوچک و کم‌مصرف با کیفیت صدای مناسب ساخت.
