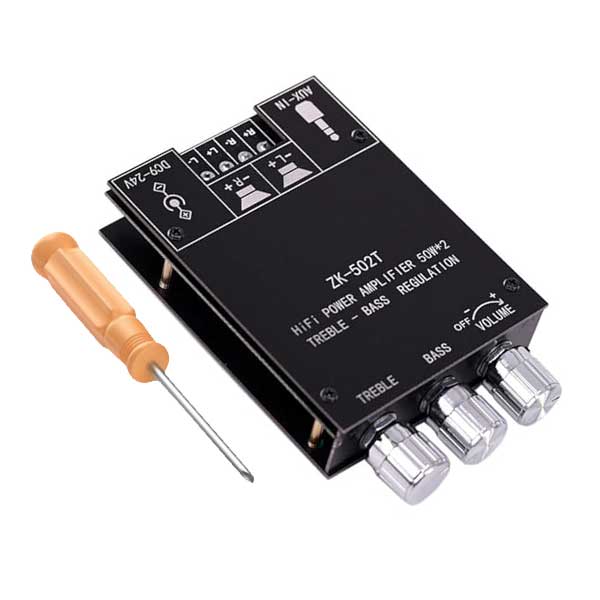

ماژول آمپلی‌ فایر بلوتوثی 2x50W استریو ZK-502T

معرفی کوتاه ماژول آمپلی‌ فایر بلوتوثی 2x50W استریو ZK-502T

ماژول آمپلی‌فایر استریو ZK-502T یک برد تقویت‌کننده صدای دیجیتال مبتنی بر تراشه TPA3116D2 است که از فناوری Class D برای ارائه صدایی شفاف، توان خروجی بالا و راندمان مناسب بهره می‌برد. این ماژول علاوه بر ارتباط بلوتوث، از ورودی AUX نیز پشتیبانی کرده و با داشتن کنترل مستقل Bass، Treble و Volume، انتخابی مناسب برای ساخت اسپیکرهای حرفه‌ای، سیستم‌های صوتی خانگی و پروژه‌های DIY محسوب می‌شود.

ساختار فیزیکی ماژول

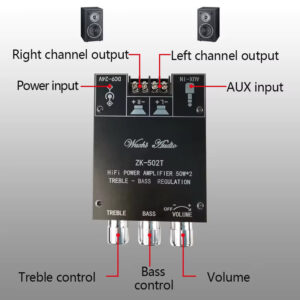

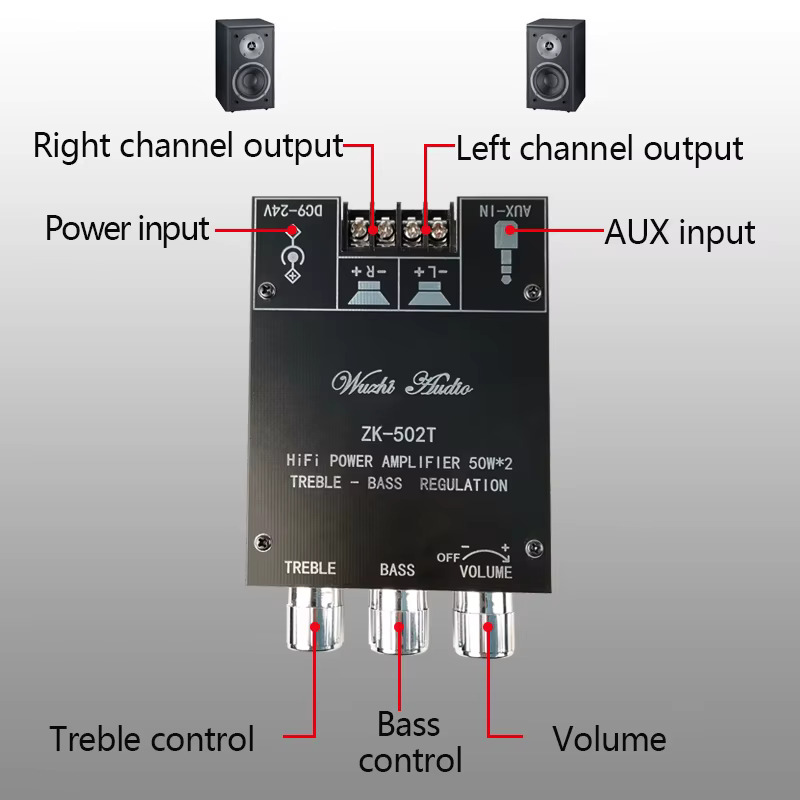

ماژول ZK-502T از یک برد PCB با کیفیت ساخته شده که روی آن تراشه TPA3116D2، ماژول بلوتوث 5.0، سه ولوم مجزا برای تنظیم صدا، باس و تریبل، ورودی AUX، ترمینال‌های اتصال بلندگو و ورودی تغذیه DC قرار گرفته‌اند. همچنین روی برد از سلف‌های توان بالا و مدارهای حفاظتی استفاده شده تا عملکرد پایدار و نویز بسیار کمی در هنگام کار فراهم شود. تمامی ترمینال‌ها و پایه‌های اتصال روی برد به‌صورت واضح علامت‌گذاری شده‌اند تا نصب آن ساده باشد.

مشخصات فنی ماژول آمپلی‌ فایر بلوتوثی 2x50W استریو ZK-502T

• ولتاژ کاری: 9 تا 24 ولت DC (حداقل 2 آمپر)
• توان خروجی: 2×50 وات (حداکثر)
• تراشه آمپلی‌فایر: TPA3116D2
• نسخه بلوتوث: Bluetooth 5.0
• ورودی صدا: Bluetooth و AUX
• پشتیبانی از بلندگوهای 4 تا 8 اهم (15 تا 100 وات)
• نسبت سیگنال به نویز: بیش از 90dB
• دارای حفاظت در برابر اتصال کوتاه، اضافه‌جریان، افزایش دما و اتصال معکوس تغذیه

دیتاشیت تراشه TPA3116D2:

https://www.ti.com/lit/ds/symlink/tpa3116d2.pdf

راهنمای فنی ماژول ZK-502T:

https://device.report/manual/5391080

کاربردهای ماژول

ماژول ZK-502T برای ساخت اسپیکرهای بلوتوثی، سیستم‌های صوتی رومیزی، سینمای خانگی، تجهیزات صوتی خودرو، سیستم‌های صوتی فروشگاهی، پروژه‌های DIY و ارتقاء بلندگوهای قدیمی کاربرد فراوانی دارد. وجود ورودی AUX و بلوتوث باعث می‌شود بتوان از تلفن همراه، لپ‌تاپ، تلویزیون، کامپیوتر و سایر دستگاه‌های صوتی به راحتی برای پخش موسیقی استفاده کرد.

مزایا و معایب در مقایسه با ماژول‌های مشابه

یکی از مهم‌ترین مزایای ZK-502T نسبت به بسیاری از بردهای هم‌رده، وجود تنظیم مستقل Bass و Treble است که امکان شخصی‌سازی صدای خروجی را فراهم می‌کند. استفاده از تراشه TPA3116D2، کیفیت صدای بالا، نویز کم، راندمان بیش از 90 درصد و مدارهای حفاظتی کامل از دیگر نقاط قوت این برد محسوب می‌شوند.

در مقابل، این ماژول فاقد پخش مستقیم از فلش USB یا کارت حافظه است و تنها از ورودی بلوتوث و AUX پشتیبانی می‌کند. همچنین برای دستیابی به توان خروجی حداکثری، استفاده از منبع تغذیه 24 ولت با جریان مناسب ضروری است.

بخش آموزش راه اندازی ماژول

راهنمای خرید سریع

اگر به دنبال یک آمپلی‌فایر استریو با کیفیت صدای بالا، قابلیت اتصال بلوتوث، ورودی AUX و امکان تنظیم باس و تریبل هستید، ماژول آمپلی‌فایر ZK-502T یکی از بهترین گزینه‌ها در این رده قیمتی است. این برد برای دانشجویان، علاقه‌مندان به الکترونیک، تعمیرکاران سیستم‌های صوتی و سازندگان اسپیکرهای سفارشی انتخابی مناسب و مقرون‌به‌صرفه محسوب می‌شود.

بررسی کامل ماژول آمپلی‌ فایر بلوتوثی ZK-502T

ماژول ZK-502T از محبوب‌ترین بردهای آمپلی‌فایر دیجیتال مبتنی بر تراشه TPA3116D2 برای راه‌اندازی بلندگوهای استریو با کیفیت است. این تراشه با فناوری Class D کار می‌کند و نسبت به آمپلی‌فایرهای کلاس AB گرمای کمتری تولید کرده و بازده بسیار بالاتری دارد. همین ویژگی باعث شده این برد برای استفاده طولانی‌مدت و پروژه‌های قابل حمل نیز گزینه‌ای مناسب باشد.

یکی از ویژگی‌های مهم این ماژول، وجود سه کنترل مستقل برای تنظیم حجم صدا (Volume)، فرکانس‌های پایین (Bass) و فرکانس‌های بالا (Treble) است. این قابلیت به کاربر اجازه می‌دهد بدون نیاز به اکولایزر خارجی، صدای خروجی را متناسب با نوع بلندگو یا سلیقه خود تنظیم کند.

ZK-502T از دو ورودی صوتی شامل بلوتوث 5.0 و AUX پشتیبانی می‌کند. بلوتوث نسخه 5.0 علاوه بر پایداری بیشتر، مصرف انرژی پایین‌تری داشته و در فضای باز بردی در حدود 10 متر را فراهم می‌کند.

توان خروجی این برد به ولتاژ تغذیه و امپدانس بلندگو بستگی دارد. در ولتاژ 24 ولت و بلندگوهای 4 اهم، توان خروجی هر کانال می‌تواند به حدود 50 وات برسد، در حالی که با ولتاژهای پایین‌تر توان خروجی کاهش خواهد یافت. به همین دلیل برای دریافت حداکثر کیفیت و قدرت صدا، استفاده از منبع تغذیه 24 ولت با جریان حداقل 4 تا 5 آمپر توصیه می‌شود.

استفاده از قطعات با کیفیت در این ماژول باعث کاهش نویز و اعوجاج صوتی شده و صدایی شفاف و قدرتمند در اختیار کاربر قرار می‌دهد.

سوالات متداول (FAQ)

1. آیا ماژول ZK-502T از فلش USB یا کارت حافظه پشتیبانی می‌کند؟

خیر، این مدل تنها دارای ورودی بلوتوث و AUX است.

2. برای دستیابی به توان واقعی 2×50 وات چه منبع تغذیه‌ای مناسب است؟

منبع تغذیه 24 ولت DC با جریان حداقل 4 تا 5 آمپر بهترین عملکرد را فراهم می‌کند.

3. آیا این برد از بلندگوهای 8 اهم پشتیبانی می‌کند؟

بله، این ماژول با بلندگوهای 4 تا 8 اهم سازگار است.

4. آیا امکان تنظیم Bass و Treble وجود دارد؟

بله، روی برد سه ولوم مجزا برای تنظیم صدا، باس و تریبل تعبیه شده است.

5. آیا این ماژول دارای مدار محافظ است؟

بله، مدارهای حفاظت در برابر اتصال کوتاه، اضافه‌جریان، افزایش دما، افت ولتاژ و اتصال معکوس تغذیه روی برد پیاده‌سازی شده‌اند.
