ماژول آمپلی فایر استریو 2x50W تا 2x120W مدل XH-M543 اورجینال

معرفی کوتاه ماژول آمپلی فایر استریو 2x50W تا 2x120W مدل XH-M543 اورجینال

ماژول آمپلی فایر استریو XH-M543 اورجینال یک برد تقویت‌کننده صوتی دیجیتال مبتنی بر تراشه قدرتمند TPA3116D2 است که با بهره‌گیری از فناوری Class D، کیفیت صدای بالا، راندمان بیش از 90 درصد و مصرف انرژی پایین را ارائه می‌دهد. این ماژول بسته به ولتاژ تغذیه، توان خروجی بین 2×50 وات تا 2×120 وات تولید کرده و برای ساخت سیستم‌های صوتی خانگی، اسپیکرهای حرفه‌ای و پروژه‌های DIY گزینه‌ای ایده‌آل محسوب می‌شود.

ساختار فیزیکی ماژول

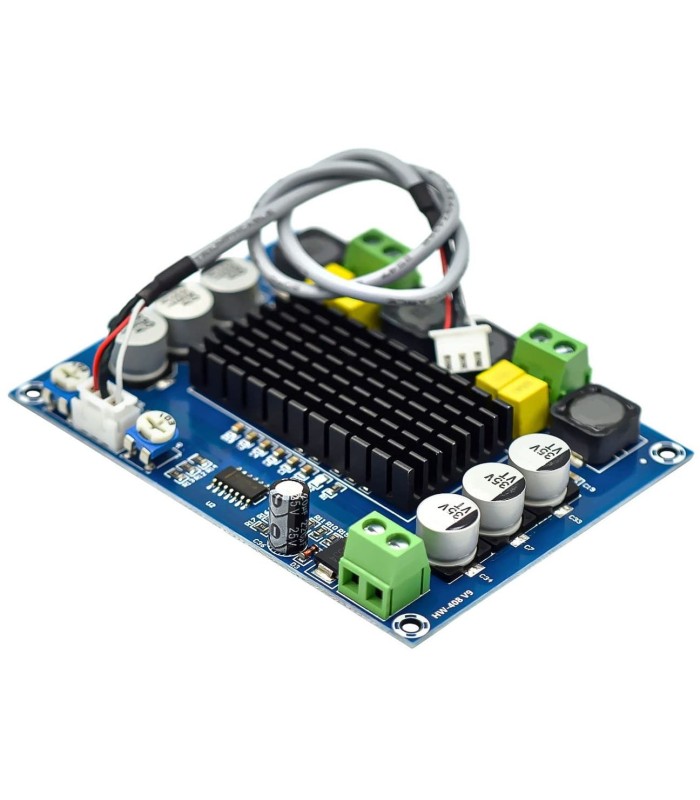

ماژول XH-M543 از یک برد PCB باکیفیت ساخته شده که روی آن تراشه TPA3116D2، مدار پیش‌تقویت‌کننده، هیت‌سینک آلومینیومی، دو ولوم مجزا برای تنظیم صدای کانال چپ و راست، کانکتور ورودی صدا و ترمینال‌های پیچی برای تغذیه و اتصال بلندگو قرار گرفته‌اند. طراحی صنعتی و استفاده از قطعات باکیفیت باعث شده این برد در پروژه‌های صوتی نیمه‌حرفه‌ای و حرفه‌ای عملکردی پایدار داشته باشد.

مشخصات فنی ماژول آمپلی فایر استریو 2x50W تا 2x120W مدل XH-M543 اورجینال

• ولتاژ کاری: 12 تا 26 ولت DC
• توان خروجی: 2×50 وات در 12 ولت تا 2×120 وات در 24 ولت
• تراشه آمپلی‌فایر: TPA3116D2
• نوع آمپلی‌فایر: Class D
• پاسخ فرکانسی: 20 هرتز تا 20 کیلوهرتز
• نسبت سیگنال به نویز (SNR): 100dB
• پشتیبانی از بلندگوهای 4 تا 8 اهم
• راندمان کاری: بیش از 90 درصد

دیتاشیت تراشه TPA3116D2:

https://www.ti.com/lit/ds/symlink/tpa3116d2.pdf

راهنمای فنی ماژول XH-M543:

https://xpart.org/product/xh-m543-tpa3116-power-amplifier-module/

کاربردهای ماژول

ماژول XH-M543 برای ساخت انواع سیستم‌های صوتی استریو، اسپیکرهای رومیزی، سینمای خانگی، سیستم‌های صوتی فروشگاهی، تجهیزات صوتی خودرو، آمپلی‌فایرهای سفارشی و پروژه‌های DIY مورد استفاده قرار می‌گیرد. همچنین این برد برای افرادی که قصد ارتقای کیفیت صدای سیستم‌های صوتی قدیمی را دارند، گزینه‌ای مناسب به شمار می‌رود و می‌تواند بلندگوهای 4 یا 8 اهم را با توان بالا راه‌اندازی کند.

مزایا و معایب در مقایسه با ماژول‌های مشابه

مهم‌ترین مزیت XH-M543 نسبت به بسیاری از بردهای هم‌رده، استفاده از تراشه اصلی TPA3116D2، توان خروجی بالا، کیفیت صدای شفاف و وجود مدار پیش‌تقویت‌کننده داخلی است. راندمان بالا، نویز بسیار کم و پایداری مناسب در توان‌های بالا نیز از دیگر ویژگی‌های مثبت این برد محسوب می‌شوند.

در مقابل، این ماژول فاقد گیرنده بلوتوث داخلی است و برای پخش موسیقی بی‌سیم باید از یک ماژول بلوتوث مجزا استفاده شود. همچنین برای دستیابی به توان واقعی 2×120 وات، استفاده از منبع تغذیه 24 ولت با جریان حداقل 5 تا 6 آمپر ضروری است.

بخش آموزش راه اندازی ماژول

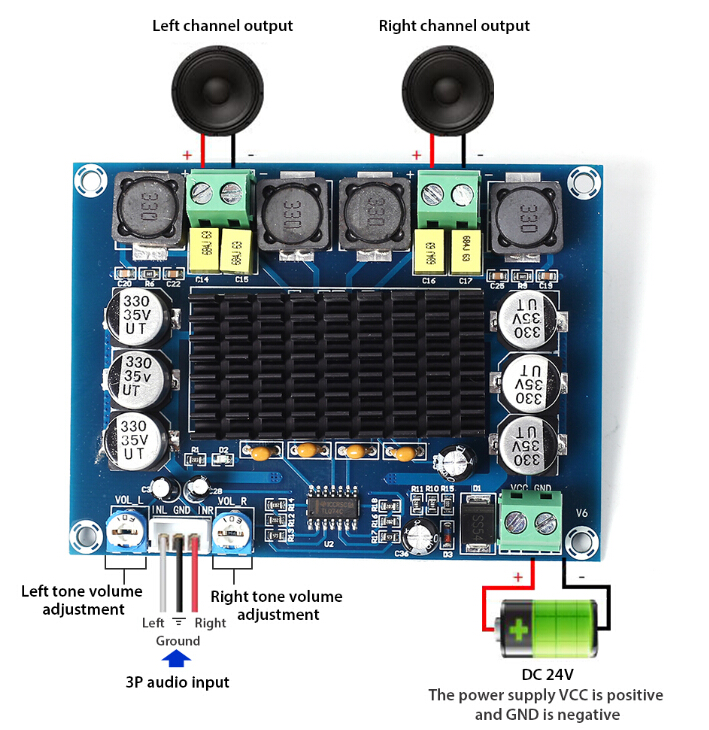

در آموزش این ماژول، نحوه اتصال منبع تغذیه، سیم‌کشی ورودی صدا، اتصال بلندگوها، تنظیم ولوم هر کانال و انتخاب منبع تغذیه مناسب برای دستیابی به حداکثر کیفیت صدا به صورت مرحله‌به‌مرحله آموزش داده می‌شود.

راهنمای خرید سریع

اگر به دنبال یک آمپلی‌فایر استریو قدرتمند با کیفیت صدای بالا و قابلیت راه‌اندازی بلندگوهای حرفه‌ای هستید، ماژول XH-M543 اورجینال یکی از بهترین گزینه‌ها است. این برد برای علاقه‌مندان به ساخت سیستم‌های صوتی، تعمیرکاران تجهیزات صوتی، دانشجویان و پروژه‌های DIY انتخابی مطمئن و مقرون‌به‌صرفه محسوب می‌شود.

بررسی کامل ماژول آمپلی فایر استریو 2x50W تا 2x120W مدل XH-M543 اورجینال

ماژول XH-M543 یکی از شناخته‌شده‌ترین بردهای آمپلی‌فایر دیجیتال مبتنی بر تراشه TPA3116D2 شرکت Texas Instruments است. این تراشه با معماری Class D طراحی شده و نسبت به آمپلی‌فایرهای کلاس AB، گرمای بسیار کمتری تولید کرده و راندمانی بیش از 90 درصد ارائه می‌دهد. همین موضوع باعث شده این برد برای استفاده طولانی‌مدت و پروژه‌هایی که مصرف انرژی اهمیت دارد، گزینه‌ای بسیار مناسب باشد.

توان خروجی این ماژول به ولتاژ تغذیه وابسته است. در صورتی که از منبع تغذیه 12 ولت استفاده شود، توان خروجی حدود 2×50 وات خواهد بود، اما با افزایش ولتاژ تا 24 ولت و استفاده از منبع تغذیه با جریان کافی، توان خروجی به حدود 2×120 وات در شرایط ایده‌آل می‌رسد. این ویژگی باعث می‌شود کاربران بتوانند بسته به نیاز خود، از منابع تغذیه مختلف استفاده کنند.

یکی از تفاوت‌های XH-M543 با بسیاری از بردهای مشابه، وجود مدار پیش‌تقویت‌کننده (Pre-Amplifier) روی برد است که باعث افزایش دامنه سیگنال ورودی و بهبود کیفیت صدای خروجی می‌شود. همچنین دو ولوم مجزا روی برد امکان تنظیم مستقل صدای کانال چپ و راست را فراهم می‌کنند که در برخی کاربردهای حرفه‌ای مزیت مهمی محسوب می‌شود.

این ماژول از بلندگوهای 4 تا 8 اهم پشتیبانی کرده و پاسخ فرکانسی 20 هرتز تا 20 کیلوهرتز را پوشش می‌دهد؛ بنابراین تقریباً تمام محدوده شنوایی انسان را با کیفیت مناسب تقویت می‌کند. نسبت سیگنال به نویز 100 دسی‌بل نیز موجب می‌شود صدای خروجی شفاف بوده و نویز پس‌زمینه بسیار کمی داشته باشد. وجود مدارهای حفاظتی در برابر اتصال کوتاه، افزایش دما، اضافه‌ولتاژ و افت ولتاژ نیز ایمنی مدار را در شرایط مختلف تضمین می‌کند.

برای دستیابی به بهترین عملکرد، توصیه می‌شود از منبع تغذیه سوئیچینگ 24 ولت با جریان حداقل 5 آمپر، کابل‌های صوتی شیلددار و بلندگوهای باکیفیت استفاده شود. در این شرایط XH-M543 می‌تواند صدایی قدرتمند، شفاف و بدون اعوجاج تولید کرده و گزینه‌ای مناسب برای ساخت سیستم‌های صوتی خانگی، اسپیکرهای حرفه‌ای و پروژه‌های صوتی سفارشی باشد.

سوالات متداول (FAQ)

1. آیا ماژول XH-M543 دارای بلوتوث داخلی است؟

خیر، این برد فاقد بلوتوث داخلی است و برای پخش بی‌سیم باید از یک ماژول بلوتوث جداگانه استفاده شود.

2. برای دستیابی به توان واقعی 2×120 وات چه منبع تغذیه‌ای لازم است؟

منبع تغذیه 24 ولت DC با جریان حداقل 5 تا 6 آمپر بهترین عملکرد را فراهم می‌کند.

3. آیا این برد از بلندگوهای 8 اهم پشتیبانی می‌کند؟

بله، این ماژول با بلندگوهای 4 تا 8 اهم سازگار است.

4. تفاوت توان 2×50 وات و 2×120 وات چیست؟

توان خروجی به ولتاژ تغذیه بستگی دارد؛ در 12 ولت حدود 2×50 وات و در 24 ولت تا 2×120 وات قابل دستیابی است.

5. آیا این برد دارای مدار محافظ است؟

بله، تراشه TPA3116D2 از حفاظت در برابر اتصال کوتاه، افزایش دما، اضافه‌ولتاژ و افت ولتاژ پشتیبانی می‌کند.
