ماژول آمپلی فایر 2x120w استریو XH-M543 غیر اورجینال (کپی)

معرفی کوتاه ماژول آمپلی فایر 2x120w استریو XH-M543 غیر اورجینال (کپی)

ماژول آمپلی فایر 2x120w استریو XH-M543 غیر اورجینال (Copy) یک تقویت‌کننده صوتی کلاس D مبتنی بر تراشه TPA3116D2 است که برای راه‌اندازی اسپیکرهای متوسط و قدرتمند در پروژه‌های صوتی خانگی و DIY مورد استفاده قرار می‌گیرد. این نسخه کپی با حفظ ساختار اصلی برد XH-M543، قیمت اقتصادی‌تری نسبت به نمونه‌های اورجینال دارد و برای کاربرانی که به دنبال یک آمپلی فایر پرقدرت و مقرون‌به‌صرفه هستند، انتخاب مناسبی محسوب می‌شود. این ماژول از طراحی دو کاناله استریو بهره می‌برد و توان خروجی بالایی را در اختیار کاربران قرار می‌دهد.

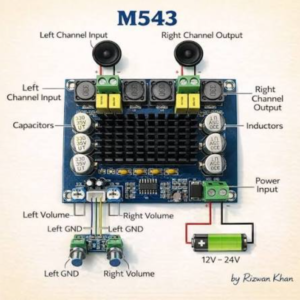

ساختار فیزیکی ماژول آمپلی فایر XH-M543

برد XH-M543 از تراشه TPA3116D2 به همراه آی‌سی پیش‌تقویت‌کننده TL074C استفاده می‌کند. روی برد ترمینال ورودی تغذیه، ورودی صوتی استریو و خروجی بلندگوها قرار گرفته است. همچنین یک هیت‌سینک آلومینیومی بزرگ برای دفع حرارت تراشه در توان‌های بالا روی برد نصب شده است. نسخه‌های کپی معمولاً از نظر کیفیت قطعات و PCB نسبت به نمونه‌های اورجینال تفاوت‌هایی دارند اما از نظر ساختار کلی مشابه هستند.

مشخصات فنی ماژول آمپلی فایر استریو XH-M543 غیر اورجینال

• تراشه اصلی: TPA3116D2
• نوع آمپلی فایر: Class D
• توان خروجی اسمی: تا 2×120 وات
• ولتاژ کاری: 12 تا 26 ولت DC
• ولتاژ پیشنهادی: 24 ولت DC
• امپدانس بلندگو: 4 تا 8 اهم
• نسبت سیگنال به نویز (SNR): حدود 100dB
• راندمان کاری: بیش از 90 درصد

دیتاشیت تراشه TPA3116D2

مشخصات فنی برد XH-M543

کاربردهای ماژول آمپلی فایر XH-M189

این ماژول در ساخت انواع سیستم‌های صوتی خانگی، اسپیکرهای دست‌ساز (DIY)، سیستم‌های صوتی خودرو، آمپلی فایرهای رومیزی و پروژه‌های پخش موسیقی کاربرد دارد. بسیاری از کاربران از XH-M543 برای ارتقای اسپیکرهای قدیمی یا ساخت اسپیکرهای پرتابل با توان بالا استفاده می‌کنند. همچنین به دلیل راندمان بالای کلاس D، برای پروژه‌هایی که مصرف انرژی اهمیت دارد گزینه مناسبی به شمار می‌رود.

مزایا و معایب در مقایسه با ماژول‌های مشابه

در مقایسه با ماژول‌های XH-M189 یا PAM8610، این برد توان خروجی بسیار بالاتری ارائه می‌دهد و برای اسپیکرهای حرفه‌ای مناسب‌تر است. همچنین استفاده از تراشه TPA3116D2 باعث شده کیفیت صدا و راندمان انرژی در سطح مطلوبی قرار داشته باشد.
از طرف دیگر نسخه‌های غیر اورجینال یا کپی ممکن است از قطعات با کیفیت پایین‌تر استفاده کنند و در برخی نمونه‌ها توان واقعی کمتر از مقدار تبلیغاتی باشد. بنابراین برای پروژه‌های حساس و حرفه‌ای، نسخه‌های اورجینال یا برندهای معتبر انتخاب مطمئن‌تری خواهند بود. همچنین در انجمن‌های الکترونیک گزارش‌هایی از تفاوت کیفیت بین نسخه‌های مختلف بردهای کپی مبتنی بر TPA3116D2 منتشر شده است.

بخش آموزشی

برای راه‌اندازی این ماژول کافی است یک منبع تغذیه DC مناسب (ترجیحاً 24 ولت)، ورودی صوتی استریو و دو بلندگوی 4 یا 8 اهم را متصل کنید. برای دستیابی به توان خروجی بالا استفاده از منبع تغذیه با جریان حداقل 5 آمپر توصیه می‌شود. همچنین نصب ماژول در محیط دارای تهویه مناسب باعث افزایش طول عمر و پایداری عملکرد آن خواهد شد.

راهنمای خرید سریع ماژول آمپلی فایر 2x120w استریو XH-M543 غیر اورجینال (کپی)

اگر به دنبال یک آمپلی فایر پرقدرت و اقتصادی برای ساخت سیستم صوتی خانگی یا اسپیکر DIY هستید، XH-M543 کپی می‌تواند انتخاب مناسبی باشد. اما اگر کیفیت ساخت، پایداری بلندمدت و توان واقعی برای شما اهمیت بالایی دارد، بهتر است نسخه‌های اورجینال یا ماژول‌های حرفه‌ای‌تر را مدنظر قرار دهید.

سوالات متداول (FAQ)

1. تفاوت نسخه کپی و اورجینال XH-M543 چیست؟
نسخه‌های کپی معمولاً از PCB و قطعات اقتصادی‌تری استفاده می‌کنند و ممکن است کیفیت ساخت یا توان واقعی آن‌ها با نمونه اصلی متفاوت باشد.

2. بهترین ولتاژ برای استفاده از این ماژول چیست؟
ولتاژ 24 ولت DC بهترین عملکرد را از نظر توان خروجی و کیفیت صدا فراهم می‌کند.

3. آیا این ماژول دارای بلوتوث داخلی است؟
خیر، برای دریافت صدای بلوتوث باید از یک ماژول گیرنده صوتی بلوتوث جداگانه استفاده شود.

4. چه بلندگوهایی برای این ماژول مناسب هستند؟
بلندگوهای 4 یا 8 اهم با توان 50 تا 150 وات بهترین گزینه برای استفاده در کنار این ماژول هستند.

5. آیا این ماژول نیاز به هیت‌سینک دارد؟
بله، به دلیل توان خروجی بالا وجود هیت‌سینک ضروری است و در اکثر نسخه‌ها به صورت پیش‌فرض روی برد نصب شده است.
