ماژول آمپلی فایر استریو 2X100W بلوتوثی XH-A105 با تراشه TDA7498

معرفی کوتاه ماژول آمپلی فایر استریو 2X100W بلوتوثی XH-A105 با تراشه TDA7498

ماژول آمپلی فایر استریو 2X100W بلوتوثی XH-A105 با تراشه TDA7498 یک برد تقویت‌کننده صدای دیجیتال قدرتمند بر پایه تراشه TDA7498 است که با بهره‌گیری از فناوری Class D، صدایی شفاف، پرقدرت و با راندمان بالا تولید می‌کند. این ماژول از ورودی بلوتوث، AUX و کارت حافظه TF پشتیبانی کرده و برای ساخت سیستم‌های صوتی حرفه‌ای، اسپیکرهای قدرتمند و پروژه‌های DIY انتخابی ایده‌آل محسوب می‌شود.

ساختار فیزیکی ماژول

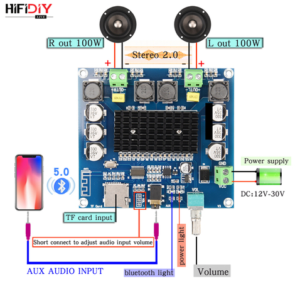

ساختار فیزیکی ماژول آمپلی فایر استریو 2X100W بلوتوثی XH-A105 با تراشه TDA7498

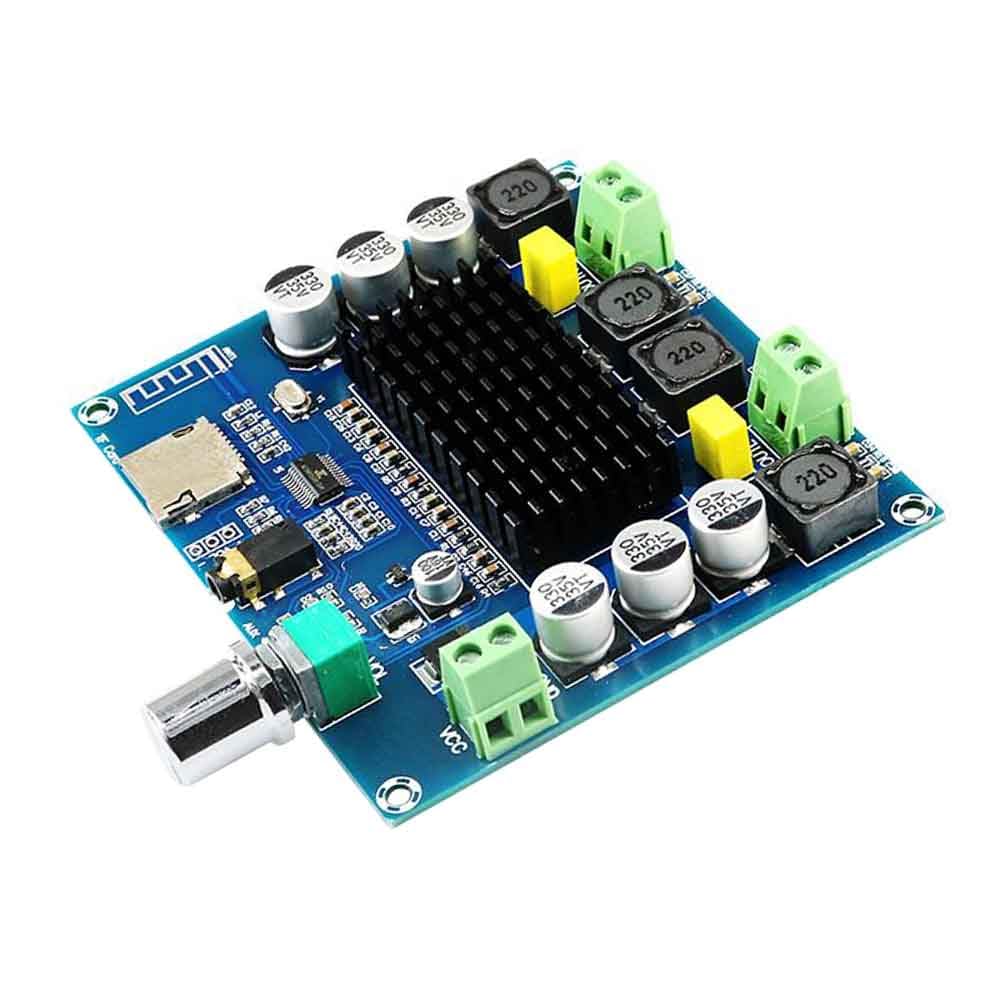

ماژول XH-A105 از یک برد PCB با کیفیت ساخته شده که روی آن تراشه آمپلی‌فایر TDA7498، ماژول بلوتوث، شیار کارت TF، ورودی AUX با جک 3.5 میلی‌متری، ولوم تنظیم صدا، ترمینال‌های تغذیه و خروجی بلندگو قرار گرفته‌اند. همچنین این برد دارای هیت‌سینک آلومینیومی جهت دفع حرارت بهتر بوده و طراحی آن برای استفاده در سیستم‌های صوتی پرقدرت بهینه شده است.

مشخصات فنی ماژول آمپلی فایر XH-A105

• ولتاژ کاری: 12 تا 24 ولت DC
• توان خروجی: 2×100 وات (حداکثر)
• تراشه آمپلی‌فایر: TDA7498
• نوع آمپلی‌فایر: Class D
• ورودی‌های صوتی: Bluetooth 5.0، AUX و کارت TF
• مناسب برای بلندگوهای 4 تا 8 اهم
• حداقل جریان منبع تغذیه پیشنهادی: 3 آمپر (ترجیحاً 5 آمپر در 24 ولت)
• دارای ولوم تنظیم صدا و هیت‌سینک آلومینیومی

دیتاشیت تراشه TDA7498: https://www.st.com/resource/en/datasheet/tda7498.pdf

کاربردهای ماژول

ماژول XH-A105 برای ساخت اسپیکرهای پرقدرت خانگی، سیستم‌های صوتی خودرو، سینمای خانگی، تجهیزات صوتی فروشگاهی، آمپلی‌فایرهای DIY و پروژه‌های صوتی حرفه‌ای بسیار مناسب است. وجود ورودی بلوتوث، AUX و کارت حافظه TF باعث می‌شود بتوان از منابع مختلف برای پخش موسیقی استفاده کرد و بدون تجهیزات جانبی اضافی یک سیستم صوتی کامل راه‌اندازی نمود.

مزایا و معایب در مقایسه با ماژول‌های مشابه

مهم‌ترین مزیت XH-A105 استفاده از تراشه قدرتمند TDA7498 و توان خروجی بالاتر نسبت به بردهای مبتنی بر TPA3116 است. همچنین پشتیبانی همزمان از بلوتوث، AUX و کارت TF، این برد را به گزینه‌ای همه‌کاره تبدیل کرده است. راندمان بالا، تولید حرارت کم و کیفیت صدای مطلوب نیز از دیگر نقاط قوت آن هستند.

در مقابل، برای دستیابی به توان واقعی 2×100 وات باید از منبع تغذیه 24 ولت با جریان مناسب استفاده شود. همچنین ابعاد این برد نسبت به آمپلی‌فایرهای کوچک‌تر بیشتر بوده و برای نصب در جعبه‌های جمع‌وجور مناسب نیست.

بخش آموزش راه اندازی ماژول

در آموزش این ماژول، نحوه اتصال منبع تغذیه، سیم‌کشی بلندگوها، استفاده از ورودی بلوتوث، اتصال کابل AUX، استفاده از کارت حافظه TF و نکات مهم برای دستیابی به حداکثر کیفیت صدا و جلوگیری از نویز به صورت کامل آموزش داده می‌شود.

راهنمای خرید سریع

اگر قصد ساخت یک سیستم صوتی قدرتمند با امکانات کامل شامل بلوتوث، AUX و کارت حافظه را دارید، ماژول آمپلی فایر بلوتوثی 2X100 وات TDA7498 مدل XH-A105 انتخاب بسیار مناسبی است. این برد برای سازندگان اسپیکرهای حرفه‌ای، تعمیرکاران سیستم‌های صوتی، دانشجویان و علاقه‌مندان به پروژه‌های صوتی DIY گزینه‌ای قدرتمند و مقرون‌به‌صرفه محسوب می‌شود.

بررسی کامل ماژول آمپلی فایر استریو 2X100W بلوتوثی XH-A105

ماژول آمپلی فایر بلوتوثی XH-A105 یکی از قدرتمندترین بردهای صوتی مبتنی بر تراشه TDA7498 است که برای راه‌اندازی بلندگوهای توان بالا طراحی شده است. این تراشه از معماری Class D استفاده می‌کند که علاوه بر راندمان بیش از 90 درصد، گرمای تولیدی بسیار کمتری نسبت به آمپلی‌فایرهای کلاس AB دارد و در نتیجه مصرف انرژی نیز کاهش می‌یابد.

این ماژول علاوه بر بلوتوث 5.0، از ورودی AUX و کارت حافظه TF نیز پشتیبانی می‌کند. بنابراین کاربر می‌تواند موسیقی را از تلفن همراه، لپ‌تاپ، تلویزیون، MP3 Player یا حتی مستقیماً از کارت حافظه پخش کند. قابلیت سوئیچ بین ورودی‌ها نیز باعث افزایش انعطاف‌پذیری این برد در کاربردهای مختلف شده است.

ولتاژ کاری این برد بین 12 تا 24 ولت DC است اما برای دستیابی به حداکثر توان خروجی، استفاده از منبع تغذیه 24 ولت با جریان حداقل 5 آمپر توصیه می‌شود. همچنین استفاده از بلندگوهای 4 یا 8 اهم با کیفیت مناسب باعث می‌شود صدایی شفاف، قدرتمند و بدون اعوجاج تولید شود.

یکی از ویژگی‌های مهم XH-A105 وجود هیت‌سینک بزرگ آلومینیومی روی تراشه TDA7498 است که موجب دفع بهتر حرارت در استفاده‌های طولانی‌مدت می‌شود. همچنین وجود ولوم تنظیم صدا روی برد، امکان کنترل مستقیم حجم صدا را بدون نیاز به تجهیزات جانبی فراهم می‌کند.

این ماژول برای ساخت اسپیکرهای حرفه‌ای، سیستم‌های صوتی خانگی، آمپلی‌فایرهای خودرو، پروژه‌های آموزشی و تجهیزات صوتی فروشگاهی گزینه‌ای بسیار مناسب است. کیفیت ساخت مطلوب، امکانات کامل و توان خروجی بالا باعث شده XH-A105 یکی از محبوب‌ترین بردهای آمپلی‌فایر دیجیتال در بازار باشد.

سوالات متداول (FAQ)

1. آیا ماژول آمپلی فایر XH-A105 فقط از طریق بلوتوث کار می‌کند؟

خیر، علاوه بر بلوتوث از ورودی AUX و کارت حافظه TF نیز پشتیبانی می‌کند.

2. برای دستیابی به توان واقعی 2×100 وات چه منبع تغذیه‌ای لازم است؟

منبع تغذیه 24 ولت DC با جریان حداقل 5 آمپر بهترین عملکرد را فراهم می‌کند.

3. آیا این برد از بلندگوهای 8 اهم پشتیبانی می‌کند؟

بله، این ماژول با بلندگوهای 4 و 8 اهم سازگار است.

4. آیا وجود هیت‌سینک روی برد کافی است؟

برای استفاده معمول بله، اما در استفاده طولانی‌مدت با توان بالا، تهویه مناسب داخل جعبه توصیه می‌شود.

5. آیا امکان پخش موسیقی از کارت حافظه وجود دارد؟

بله، ماژول XH-A105 دارای شیار کارت TF بوده و امکان پخش مستقیم فایل‌های صوتی از کارت حافظه را فراهم می‌کند.
