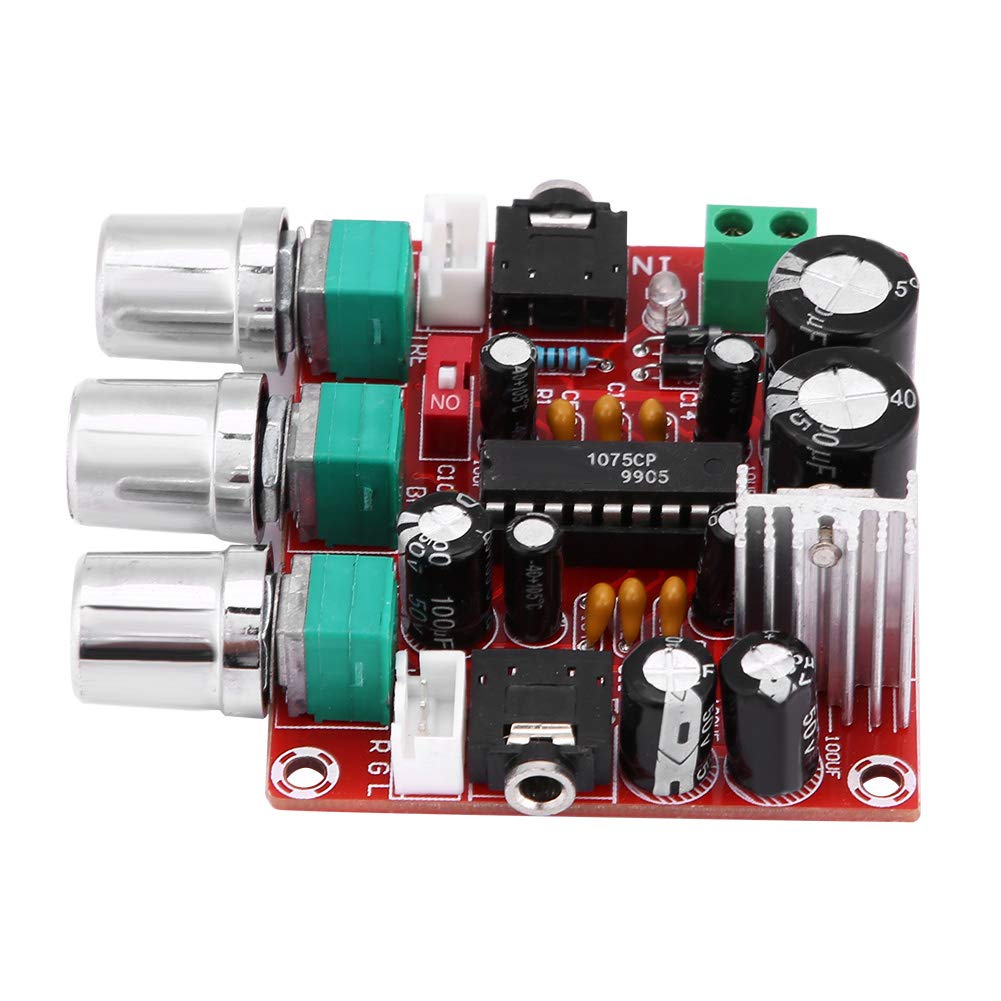

ماژول تون کنترلر و پری آمپلی فایر حرفه ای XH-M151 مدل XR1075 BBE با ولتاژ 12 تا 24 ولت ماژولی است که برای بهبود کیفیت صدا قبل از آمپلی‌فایر پاور استفاده می‌شود. معمولا برای سیستم‌های صوتی خانگی DIY و ارتقای آمپلی‌فایرهای ساده کاربرد دارد.
مشخصات و کاربری
این برد از آی‌سی پردازش صوت XR1075/BBE استفاده می‌کند که امکان تنظیم حرفه‌ای باس، تریبل و شفافیت صدا را فراهم می‌کند.
به‌صورت استریو (دو کانال چپ و راست) طراحی شده و بین منبع صوت (پلیر، بلوتوث، DAC و…) و آمپلی‌فایر نهایی قرار می‌گیرد تا گین و کیفیت صدا را بهبود دهد.
تغذیه و اتصال
ولتاژ کاری معمول این ماژول 12 تا 24 ولت DC است و بهتر است از منبع تغذیه رگوله و کم‌نویز مشترک با آمپلی‌فایر استفاده نشود یا به‌خوبی فیلتر شود.
امکانات کنترلی
روی ماژول چند پتانسیومتر (ولوم) برای تنظیم حجم صدا، باس و تریبل وجود دارد و در برخی نسخه‌ها یک کنترل اضافه برای افکت/وضوح (BBE/Contour) نیز دیده می‌شود.
این ولوم‌ها امکان شکل‌دادن پاسخ فرکانسی صدا را می‌دهند؛ بنابراین می‌توان صدای خروجی را با نوع بلندگو و سلیقه شنونده هماهنگ‌تر کرد
کاربردهای پیشنهادی
- اضافه‌کردن تون کنترل حرفه‌ای به آمپلی‌فایرهای کلاس D ساده که فقط ولوم دارند.
- ساخت آمپلی‌فایر خانگی Hi-Fi با ترکیب یک ماژول پاور (مثلا TPA3116/TPA3250) و این پری‌امپلی‌فایر برای تنظیم دقیق باس و تریبل.
- بهبود خروجی پلیرهای ساده، بلوتوث ماژول‌ها یا خروجی صدای کامپیوتر قبل از تقویت نهایی.
اگر قصد خرید دارید
اگر سیستم‌تان هنوز آمپلی‌فایر پاور ندارد، ترکیب این ماژول با یک آمپلی‌فایر استریو 2×50 تا 2×100 وات کلاس D، برای بیشتر کاربردهای خانگی انتخاب متعادلی است.
