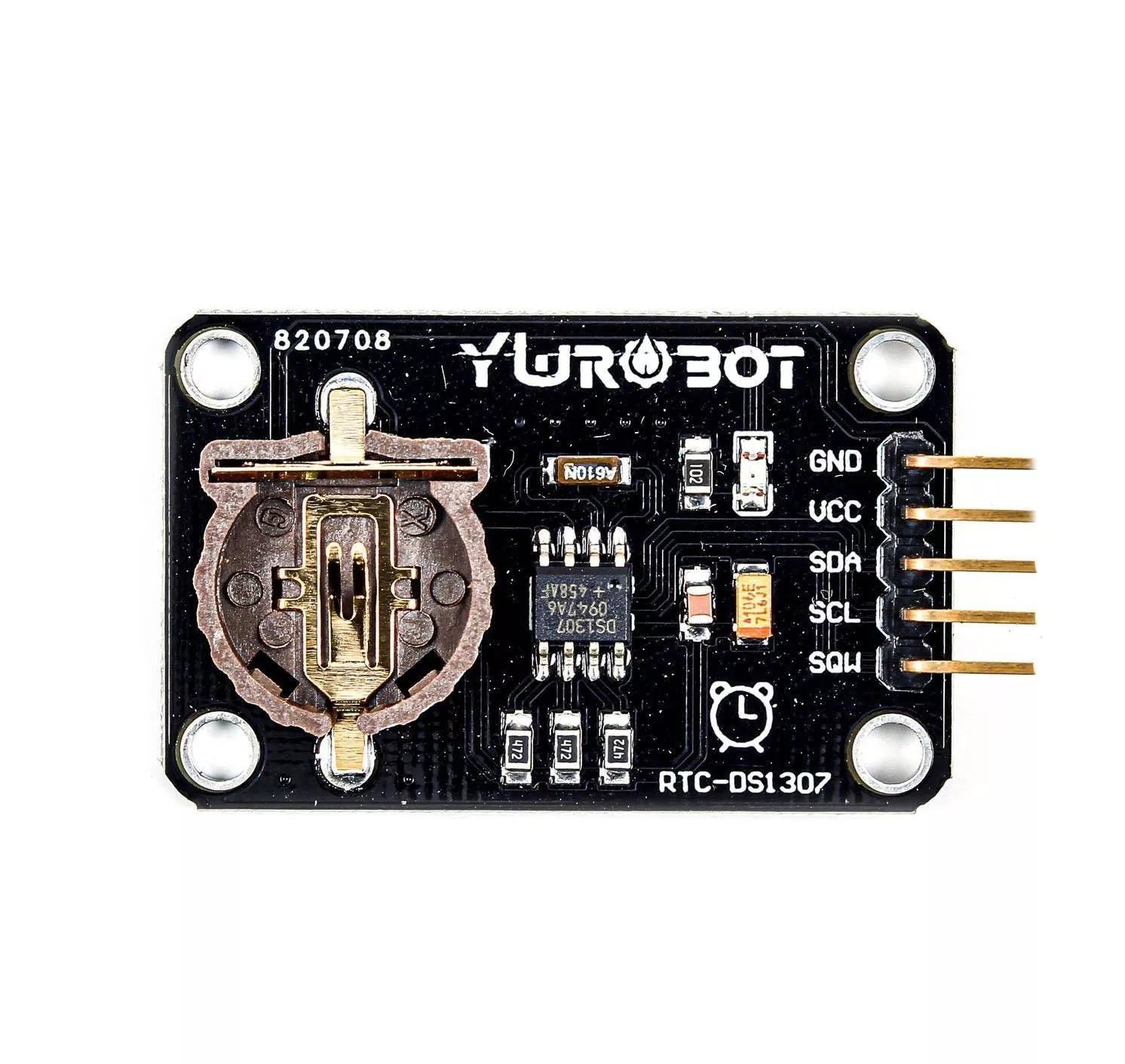

ماژول ساعت دقیق DS1307 تولید YwRobot یک ماژول RTC (Real Time Clock) است که برای نگهداری و پردازش اطلاعات زمان واقعی طراحی شده است. این ماژول به ویژه در پروژه‌های الکترونیکی و میکروکنترلرها کاربرد دارد و می‌تواند اطلاعاتی از قبیل ثانیه، دقیقه، ساعت، روز، ماه و سال را ذخیره کند.
مشخصات فنی
- تراشه: DS1307
- ولتاژ کاری: 5 ولت
- رابط ارتباطی: I2C
- حافظه: 56 بایت RAM
- خروجی: موج مربعی قابل برنامه‌ریزی
ماژول DS1307 دارای دو نوع طراحی است:
- مدل با حافظه EEPROM (24C32): این مدل علاوه بر قابلیت‌های ساعت، دارای 32 کیلوبایت حافظه EEPROM برای ذخیره‌سازی تنظیمات است.
- مدل ساده‌تر: این مدل تنها شامل پایه‌های ضروری برای ارتباط با میکروکنترلر و بدون حافظه اضافی است.
ویژگی‌ها
- تنظیم خودکار تاریخ: ماژول قادر به تنظیم خودکار تاریخ بر اساس تعداد روزهای هر ماه و سال کبیسه است.
- پروتکل I2C: ارتباط با میکروکنترلرها از طریق پروتکل I2C انجام می‌شود که به راحتی امکان اتصال به سایر دستگاه‌ها را فراهم می‌کند.
- پین اوت (Pinout): مدل‌های مختلف دارای پین‌های متفاوتی هستند که شامل پایه‌های تغذیه، داده و ساعت سریال هستند.
این ماژول به دلیل دقت بالا و قابلیت‌های متنوع، گزینه‌ای مناسب برای پروژه‌های مختلف الکترونیکی محسوب می‌شود.
