ماژول سنجش جریان 20 آمپر ACS712 (ACS712ELC)

معرفی کوتاه ماژول سنجش جریان 20 آمپر ACS712 (ACS712ELC)

ماژول سنجش جریان 20 آمپر ACS712 با تراشه ACS712ELC-20A یک سنسور جریان مبتنی بر اثر هال است که برای اندازه‌گیری جریان‌های مستقیم و متناوب استفاده می‌شود. این ماژول جریان عبوری از مسیر قدرت را به یک سیگنال ولتاژی آنالوگ متناسب تبدیل می‌کند و به دلیل داشتن ایزولاسیون گالوانیکی بین مسیر جریان و مدار الکترونیکی، برای اتصال به آردوینو، میکروکنترلرها، سیستم‌های مانیتورینگ، منابع تغذیه و پروژه‌های کنترل جریان گزینه‌ای کاربردی محسوب می‌شود.

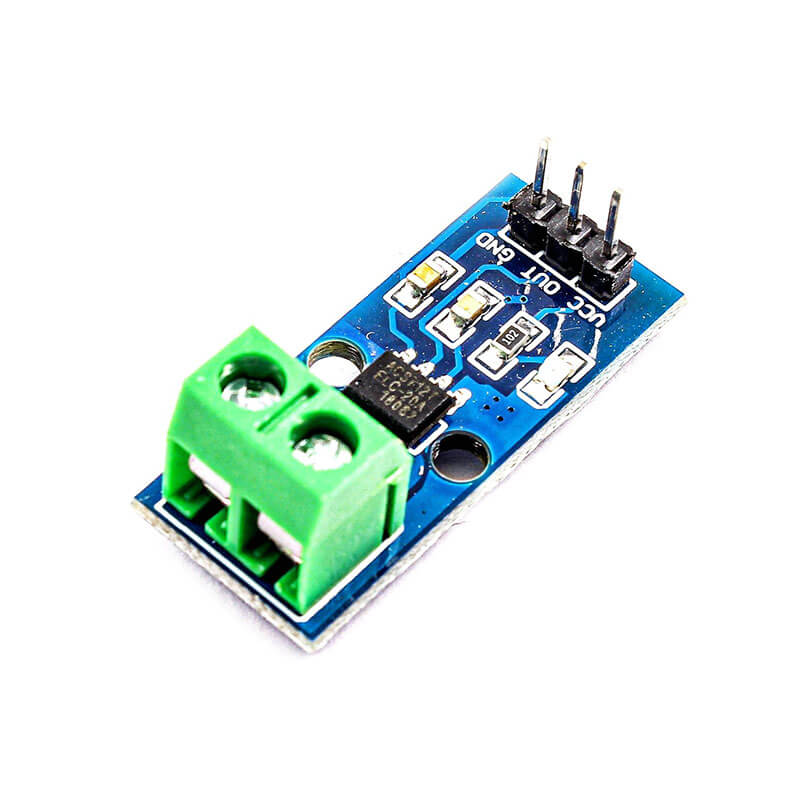

ساختار فیزیکی ماژول سنجش جریان 20 آمپر ACS712

این ماژول از تراشه ACS712ELC-20A، مسیر عبور جریان، مدار پردازش سیگنال و پایه‌های تغذیه و خروجی تشکیل شده است. سنجش جریان در این ماژول با استفاده از اثر هال انجام می‌شود و جریان عبوری از مسیر داخلی سنسور باعث ایجاد یک ولتاژ خروجی آنالوگ متناسب با جریان می‌شود. در مدل 20 آمپر، حساسیت اسمی خروجی حدود 100 میلی‌ولت به ازای هر آمپر است و در حالت بدون عبور جریان، خروجی تقریباً برابر نصف ولتاژ تغذیه یعنی حدود 2.5 ولت خواهد بود.

این ماژول قابلیت اندازه‌گیری جریان در هر دو جهت را دارد و مقدار خروجی در جریان صفر تقریباً برابر VCC/2 است.

مشخصات فنی ماژول سنجش جریان 20 آمپر ACS712

• نوع سنسور: سنسور جریان اثر هال
• تراشه اصلی: ACS712ELC-20A
• محدوده اندازه‌گیری: 20- تا 20+ آمپر
• نوع جریان قابل اندازه‌گیری: AC و DC
• ولتاژ تغذیه: 5 ولت DC
• حساسیت خروجی: حدود 100 میلی‌ولت بر آمپر
• ولتاژ خروجی در جریان صفر: حدود 2.5 ولت در تغذیه 5 ولت
• نوع خروجی: آنالوگ
• دقت اندازه‌گیری تراشه در شرایط مشخص: حدود ±1.5%
• ایزولاسیون گالوانیکی بین مسیر جریان و مدار اندازه‌گیری
• پاسخ فرکانسی تراشه: تا حدود 80 کیلوهرتز
• مشخصات فنی سنسور جریان ACS712 آلگرو
• دیتاشیت ACS712 و مشخصات مدل 20 آمپر
• مشخصات ماژول سنسور جریان 20 آمپر ACS712
• راهنمای استفاده از ماژول ACS712

کاربردهای ماژول سنجش جریان 20 آمپر ACS712

ماژول ACS712 برای اندازه‌گیری و پایش جریان AC و DC در مدارهای الکتریکی استفاده می‌شود. خروجی آنالوگ ماژول را می‌توان به ورودی ADC یک میکروکنترلر متصل کرد و با پردازش مقدار ولتاژ خروجی، جریان عبوری را محاسبه و نمایش داد. قابلیت اندازه‌گیری دوطرفه نیز امکان تشخیص جهت جریان را فراهم می‌کند.

این ماژول در پروژه‌های آردوینو و ESP، سیستم‌های مانیتورینگ مصرف انرژی، منابع تغذیه، شارژرها، کنترل موتور، تجهیزات الکترونیکی، سیستم‌های حفاظتی در برابر اضافه‌جریان و پروژه‌های رباتیک کاربرد دارد. ایزولاسیون گالوانیکی، خروجی آنالوگ و راه‌اندازی با تغذیه 5 ولت باعث شده است استفاده از آن در مدارهای اندازه‌گیری و کنترل ساده باشد.

مزایا و معایب در مقایسه با روش‌های مشابه

مهم‌ترین مزیت ACS712 در مقایسه با روش اندازه‌گیری با مقاومت شنت، ایزولاسیون گالوانیکی و افت ولتاژ پایین در مسیر جریان است. سنجش جریان با اثر هال انجام می‌شود و مدار کنترل یا میکروکنترلر مستقیماً در مسیر جریان اندازه‌گیری قرار نمی‌گیرد. همچنین امکان اندازه‌گیری جریان در هر دو جهت و پشتیبانی از AC و DC، این ماژول را برای کاربردهای مختلف مناسب کرده است.

در مقابل، خروجی آنالوگ ACS712 نسبت به نویز، تغییرات دما و میدان‌های مغناطیسی خارجی حساس است و برای اندازه‌گیری دقیق، کالیبراسیون و فیلترکردن سیگنال می‌تواند ضروری باشد. همچنین در مدل 20 آمپر، حساسیت حدود 100mV/A است؛ بنابراین در جریان‌های بسیار پایین، تغییرات کوچک جریان سیگنال خروجی محدودی ایجاد می‌کند. محدوده و شرایط کاری دقیق نیز باید مطابق دیتاشیت تراشه رعایت شود.

راهنمای خرید سریع ماژول سنجش جریان 20 آمپر ACS712

اگر برای یک پروژه الکترونیکی به سنسور جریان دوطرفه تا 20 آمپر AC یا DC نیاز دارید، ماژول ACS712 با تراشه ACS712ELC-20A انتخاب مناسبی است. خروجی آنالوگ، تغذیه 5 ولت، حساسیت حدود 100mV/A و ایزولاسیون گالوانیکی باعث شده این ماژول برای اتصال به ADC میکروکنترلرها و سیستم‌های مانیتورینگ مناسب باشد. قبل از خرید، حتماً نسخه دقیق تراشه را بررسی کنید؛ زیرا مدل‌های 5، 20 و 30 آمپر ACS712 از نظر محدوده و حساسیت خروجی با یکدیگر متفاوت هستند.

سوالات متداول (FAQ)

1. ماژول ACS712 20 آمپر چه کاری انجام می‌دهد؟

این ماژول جریان عبوری از مدار را با استفاده از اثر هال اندازه‌گیری کرده و یک سیگنال ولتاژی آنالوگ متناسب با جریان در خروجی ایجاد می‌کند. مدل 20 آمپر برای اندازه‌گیری جریان در محدوده 20- تا 20+ آمپر طراحی شده است.

2. آیا ACS712 20A برای جریان AC و DC مناسب است؟

بله. سنسور ACS712 قابلیت اندازه‌گیری جریان متناوب AC و جریان مستقیم DC را دارد و مدل 20 آمپر برای اندازه‌گیری دوطرفه جریان تا ±20 آمپر استفاده می‌شود.

3. حساسیت خروجی ACS712 20 آمپر چقدر است؟

حساسیت اسمی مدل 20 آمپر حدود 100 میلی‌ولت بر آمپر است. بنابراین با افزایش جریان در یک جهت، ولتاژ خروجی نسبت به مقدار پایه آن افزایش می‌یابد و با تغییر جهت جریان، خروجی نسبت به نقطه صفر کاهش پیدا می‌کند.

4. ولتاژ خروجی ACS712 در حالت بدون جریان چقدر است؟

در حالت بدون عبور جریان و با تغذیه 5 ولت، خروجی اسمی سنسور برابر VCC/2 یا حدود 2.5 ولت است. این مقدار به عنوان نقطه مرجع برای تشخیص جریان مثبت و منفی استفاده می‌شود.

5. آیا خروجی ACS712 مستقیماً به آردوینو متصل می‌شود؟

بله. خروجی این ماژول از نوع آنالوگ است و می‌توان آن را به ورودی ADC آردوینو یا سایر میکروکنترلرها متصل کرد. برای اندازه‌گیری دقیق‌تر، کالیبراسیون نقطه صفر و فیلترکردن نویز خروجی می‌تواند مورد نیاز باشد.

جمع‌بندی

ماژول سنجش جریان 20 آمپر ACS712 (ACS712ELC-20A) یک سنسور جریان مبتنی بر اثر هال برای اندازه‌گیری جریان‌های AC و DC در محدوده 20- تا 20+ آمپر است. این ماژول با تغذیه 5 ولت کار می‌کند و خروجی آنالوگ آن در مدل 20 آمپر حساسیتی حدود 100mV/A دارد؛ در حالت بدون جریان نیز خروجی تقریباً روی 2.5 ولت قرار می‌گیرد. ایزولاسیون گالوانیکی، قابلیت اندازه‌گیری دوطرفه و امکان اتصال آسان به ADC میکروکنترلرها، آن را برای آردوینو، ESP، منابع تغذیه، کنترل موتور، مانیتورینگ انرژی و تجهیزات الکترونیکی مناسب کرده است. برای دستیابی به اندازه‌گیری دقیق، توجه به نویز، دمای کاری، کالیبراسیون و محدوده مجاز جریان ضروری است.
