معرفی کوتاه ماژول تشخیص حرکت PIR مدل HC-SR501
ماژول تشخیص حرکت PIR مدل HC-SR501 یکی از پرکاربردترین سنسورهای تشخیص حرکت انسان در پروژه‌های الکترونیکی و هوشمندسازی است. این ماژول با تشخیص تغییرات تابش مادون قرمز (Passive Infrared)، حضور افراد یا اجسام گرم را بدون ارسال هیچ‌گونه سیگنالی تشخیص داده و خروجی دیجیتال تولید می‌کند. حساسیت بالا، قیمت مناسب و تنظیم آسان باعث شده HC-SR501 انتخاب اول بسیاری از پروژه‌های Arduino، ESP8266، ESP32 و Raspberry Pi باشد.
ساختار فیزیکی ماژول

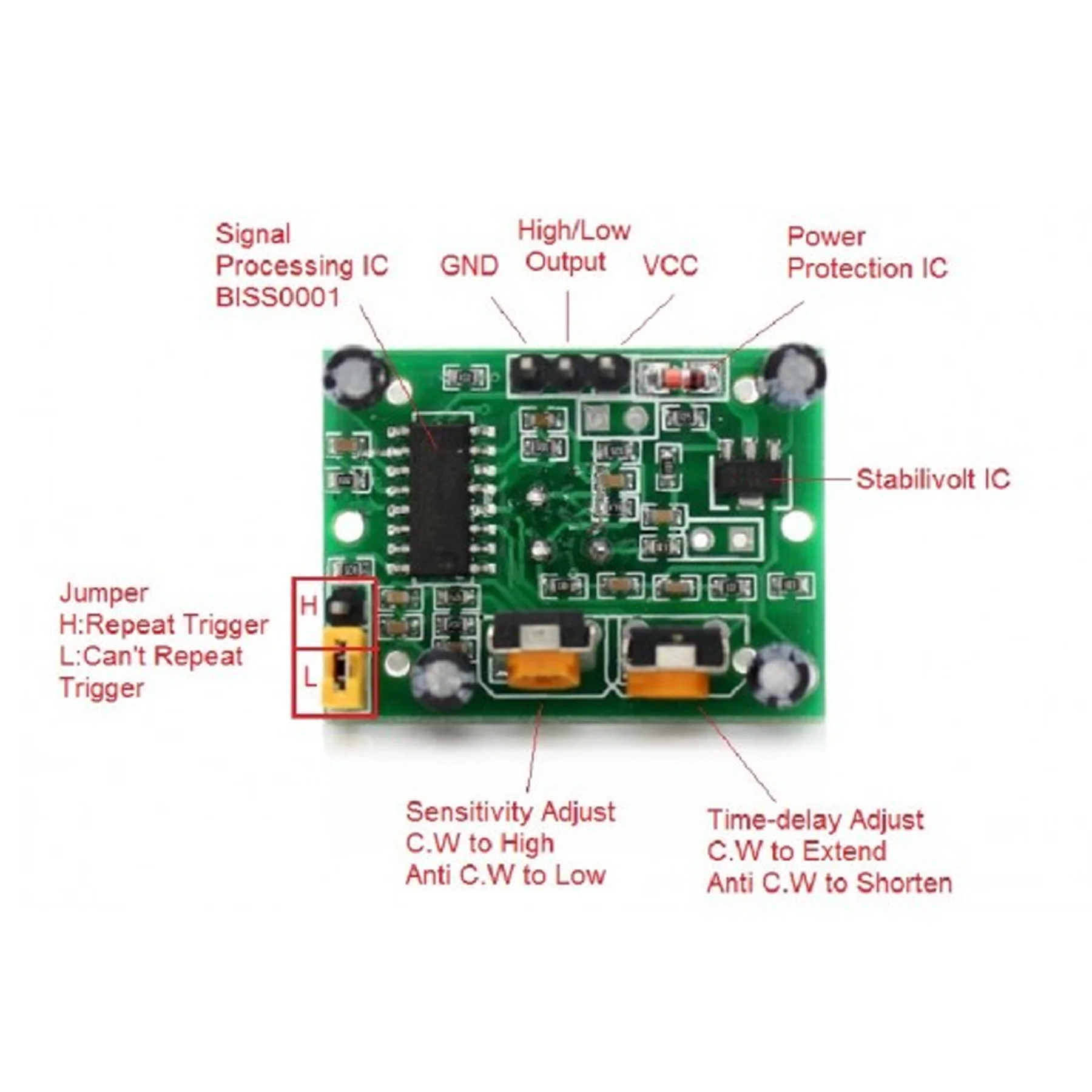

این ماژول از یک سنسور PIR، لنز فرزنل (Fresnel Lens)، آی‌سی پردازش سیگنال BISS0001، دو پتانسیومتر جهت تنظیم حساسیت و زمان تأخیر، جامپر انتخاب حالت تریگر (Single/Repeat Trigger) و کانکتور سه پایه شامل VCC، OUT و GND تشکیل شده است. لنز سفید رنگ روی سنسور باعث افزایش زاویه و فاصله تشخیص شده و مدار داخلی نویزهای محیط را تا حد زیادی حذف می‌کند.
مشخصات فنی ماژول
- ولتاژ کاری: 5 تا 20 ولت DC
- ولتاژ خروجی دیجیتال: حدود 3.3 ولت TTL
- برد تشخیص حرکت: حدود 3 تا 7 متر (قابل تنظیم)
- زاویه تشخیص: حدود 120 درجه
- زمان تأخیر خروجی: حدود 5 تا 200 ثانیه (قابل تنظیم)
- دارای دو حالت Repeat Trigger و Single Trigger
- دمای کاری: 15- تا 70+ درجه سانتی‌گراد
- مصرف توان بسیار پایین و مناسب تجهیزات باتری‌خور
- دیتاشیت ماژول HC-SR501
- راهنمای عملکرد سنسور PIR مدل HC-SR501
- آشنایی با فناوری سنسورهای PIR
- راهنمای استفاده از سنسور PIR در پروژه‌های آردوینو
کاربردهای ماژول تشخیص حرکت PIR مدل HC-SR501
ماژول HC-SR501 در سیستم‌های اعلام سرقت، روشنایی هوشمند، درب‌های اتوماتیک، خانه هوشمند، سیستم‌های امنیتی، دوربین‌های مداربسته، ربات‌های متحرک، پروژه‌های اینترنت اشیاء (IoT)، کنترل روشنایی راهروها، سرویس‌های بهداشتی و پارکینگ‌ها کاربرد فراوانی دارد. همچنین در پروژه‌های آموزشی آردوینو و ESP به دلیل راه‌اندازی بسیار آسان، یکی از محبوب‌ترین سنسورهای تشخیص حرکت محسوب می‌شود.
مزایا و معایب در مقایسه با ماژول‌های مشابه
در مقایسه با سنسورهای ساده IR، ماژول HC-SR501 توانایی تشخیص حرکت انسان را بدون وابستگی به نور محیط دارد و در محیط‌های تاریک نیز عملکرد مطلوبی ارائه می‌دهد. وجود قابلیت تنظیم حساسیت، زمان تأخیر و حالت تریگر نیز انعطاف‌پذیری بالایی برای پروژه‌های مختلف ایجاد می‌کند.
با این حال، این سنسور قادر به اندازه‌گیری فاصله نیست و تنها تغییرات حرارتی ناشی از حرکت را تشخیص می‌دهد. همچنین پس از روشن شدن اولیه، برای پایدار شدن عملکرد به چند ثانیه زمان نیاز دارد.
بخش آموزشی
در این آموزش نحوه اتصال سنسور HC-SR501 به آردوینو، تنظیم حساسیت و زمان تأخیر، انتخاب حالت تریگر و استفاده از خروجی دیجیتال برای کنترل رله، LED و تجهیزات هوشمند به‌صورت کامل آموزش داده می‌شود.
راهنمای خرید سریع ماژول تشخیص حرکت PIR مدل HC-SR501
اگر قصد ساخت سیستم اعلام سرقت، روشنایی خودکار، خانه هوشمند یا پروژه‌های تشخیص حضور افراد را دارید، ماژول HC-SR501 یکی از بهترین انتخاب‌ها است. قیمت مناسب، مصرف انرژی پایین، تنظیمات متنوع و سازگاری با اکثر میکروکنترلرها، این سنسور را به گزینه‌ای ایده‌آل برای کاربران مبتدی و حرفه‌ای تبدیل کرده است.
سوالات متداول (FAQ)
1. آیا سنسور HC-SR501 فاصله را اندازه‌گیری می‌کند؟
خیر، این ماژول تنها حرکت اجسام گرم مانند بدن انسان را از طریق تغییرات تابش مادون قرمز تشخیص می‌دهد.
2. برد تشخیص این سنسور چقدر است؟
برد تشخیص بین 3 تا 7 متر بوده و از طریق پتانسیومتر قابل تنظیم است.
3. آیا حساسیت سنسور قابل تنظیم است؟
بله، حساسیت و همچنین زمان تأخیر خروجی توسط دو پتانسیومتر روی برد قابل تنظیم هستند.
4. آیا می‌توان این ماژول را به آردوینو و ESP32 متصل کرد؟
بله، خروجی دیجیتال TTL این ماژول با آردوینو، ESP8266، ESP32، STM32، Raspberry Pi و سایر میکروکنترلرها سازگار است.
5. تفاوت حالت H و L روی جامپر چیست؟
در حالت H با ادامه حرکت، زمان خروجی مجدداً تمدید می‌شود (Repeat Trigger)، اما در حالت L خروجی تنها یک بار فعال شده و تا پایان زمان تأخیر تغییر نمی‌کند.
جمع‌بندی
ماژول تشخیص حرکت PIR مدل HC-SR501 یکی از محبوب‌ترین سنسورهای تشخیص حضور انسان است که با مصرف توان پایین، برد مناسب، حساسیت قابل تنظیم و راه‌اندازی بسیار ساده، در انواع پروژه‌های امنیتی، خانه هوشمند، روشنایی خودکار و اینترنت اشیاء مورد استفاده قرار می‌گیرد. قابلیت تنظیم زمان تأخیر، برد تشخیص و حالت عملکرد، این ماژول را به انتخابی مطمئن برای پروژه‌های آموزشی، صنعتی و تجاری تبدیل کرده است.
