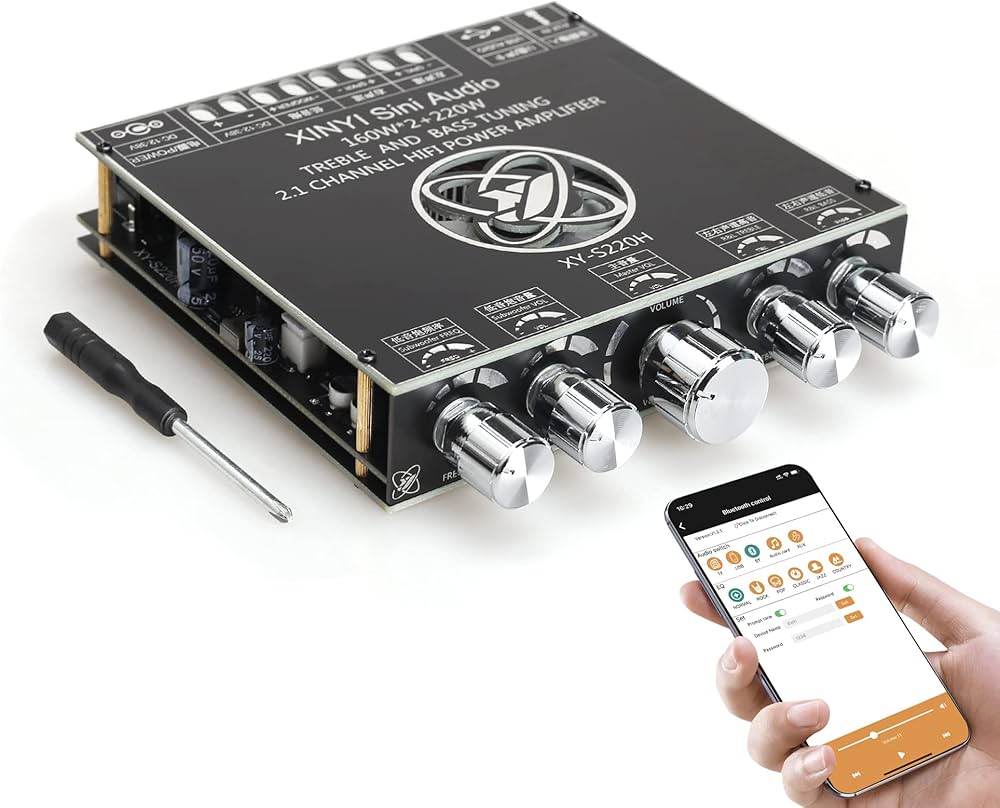

معرفی کوتاه ماژول آمپلی فایر بلوتوثی استریو 2×160W + 220W با ساب ووفر مدل XY-S220H تراشه TDA7498E
ماژول آمپلی فایر 2X160W مدل XY-S220H یک آمپلی فایر دیجیتال قدرتمند 2.1 کاناله مبتنی بر تراشه TDA7498E است که دو خروجی استریو با توان حداکثر 2×160 وات و یک خروجی اختصاصی 220 وات برای ساب ووفر ارائه میدهد. این برد با پشتیبانی از بلوتوث 5.1، ورودی AUX، فلش USB و USB Sound Card، گزینهای مناسب برای ساخت سیستمهای صوتی خانگی، اسپیکرهای بلوتوثی حرفهای، سینمای خانگی و پروژههای DIY محسوب میشود.
دانلود اپلیکیشن اندروید برای کنترل آمپلی فایر XY-S220H

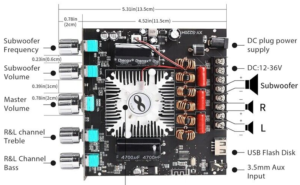

ساختار فیزیکی ماژول آمپلی فایر 2X160W مدل XY-S220H
برد XY-S220H از تراشه TDA7498E، هیتسینک آلومینیومی بزرگ، ترمینالهای مجزای خروجی استریو و ساب ووفر، ورودی AUX، پورت USB، ورودی تغذیه DC و ماژول بلوتوث داخلی بهره میبرد. همچنین روی برد ولومهای مجزا برای تنظیم حجم صدا، بیس، تریبل و شدت صدای ساب ووفر قرار گرفتهاند که امکان تنظیم دقیق صدای خروجی را فراهم میکنند. این برد از کانکتورهای پیچی برای اتصال بلندگوها استفاده میکند و نصب آن بسیار ساده است.
مشخصات فنی ماژول آمپلی فایر XY-S220H
- مدل: XY-S220H
- چیپ اصلی: TDA7498E
- نوع آمپلی فایر: Class D
- پیکربندی خروجی: 2.1 کانال
- توان خروجی: 2×160 وات + 220 وات ساب ووفر (حداکثر)
- ولتاژ کاری: 12 تا 38 ولت DC
- نسخه بلوتوث: Bluetooth 5.1
- ورودیها: Bluetooth، AUX، USB Flash و USB Sound Card
صفحه رسمی تراشه TDA7498E شرکت STMicroelectronics
کاربردهای ماژول
این ماژول برای ساخت انواع سیستمهای صوتی 2.1 کاناله، اسپیکرهای بلوتوثی حرفهای، سینمای خانگی، آمپلی فایر خودرو، اسپیکرهای اکتیو، سیستمهای صوتی فروشگاهی، تجهیزات صوتی سالنهای کوچک و پروژههای DIY بسیار مناسب است. خروجی مستقل ساب ووفر باعث تولید بیس عمیقتر شده و پشتیبانی از USB و بلوتوث، امکان پخش مستقیم موسیقی از منابع مختلف را فراهم میکند. همچنین پشتیبانی از USB Sound Card این امکان را میدهد که برد مستقیماً به کامپیوتر متصل شود.
مزایا و معایب در مقایسه با ماژولهای مشابه
در مقایسه با بردهای مبتنی بر TPA3116D2، ماژول XY-S220H توان خروجی بیشتری ارائه میدهد و امکانات کاملی مانند بلوتوث 5.1، USB، USB Sound Card، خروجی اختصاصی ساب ووفر و کنترل مستقل Bass و Treble را در اختیار کاربر قرار میدهد. همچنین مدارهای حفاظتی داخلی شامل حفاظت در برابر اتصال کوتاه، افزایش دما، اضافه ولتاژ و افت ولتاژ باعث افزایش ایمنی دستگاه میشوند.
از طرف دیگر، برای دستیابی به بیشترین توان خروجی باید از منبع تغذیه 36 ولت با جریان بالا استفاده شود. در ولتاژهای پایینتر، توان خروجی کاهش مییابد. همچنین برخی کاربران کیفیت صدای تراشههای جدیدتر سری TPA325x را در توانهای بالا بهتر از TDA7498E ارزیابی کردهاند، بنابراین انتخاب بین این دو خانواده به نوع پروژه و بودجه بستگی دارد.
راهنمای خرید سریع ماژول آمپلی فایر 2X160W مدل XY-S220H
اگر به دنبال یک آمپلی فایر 2.1 کاناله قدرتمند با بلوتوث، USB، خروجی ساب ووفر مستقل و امکانات کامل تنظیم صدا هستید، XY-S220H انتخاب مناسبی است. این برد برای ساخت اسپیکرهای حرفهای، سیستمهای صوتی خانگی، پروژههای DIY و ارتقاء تجهیزات صوتی قدیمی گزینهای ایدهآل محسوب میشود.
سوالات متداول (FAQ)
1. آیا این ماژول دارای بلوتوث داخلی است؟
بله، XY-S220H به گیرنده Bluetooth 5.1 مجهز بوده و علاوه بر آن از AUX، فلش USB و USB Sound Card نیز پشتیبانی میکند.
2. بهترین منبع تغذیه برای این برد چیست؟
برای دستیابی به حداکثر توان خروجی، استفاده از منبع تغذیه 36 ولت با جریان حداقل 8 تا 10 آمپر پیشنهاد میشود. در ولتاژهای پایینتر نیز برد بهخوبی کار میکند اما توان خروجی کاهش مییابد.
3. آیا خروجی ساب ووفر مستقل دارد؟
بله، این برد دارای یک خروجی اختصاصی 220 وات برای ساب ووفر و دو خروجی 160 وات برای بلندگوهای استریو است.
4. آیا امکان تنظیم Bass و Treble وجود دارد؟
بله، روی برد کنترلهای مستقل برای تنظیم حجم صدا، بیس، تریبل و صدای ساب ووفر تعبیه شده است.
5. آیا توان اعلامشده واقعی است؟
توانهای 2×160 وات و 220 وات در شرایط ایدهآل، با تغذیه 36 ولت و بلندگوهای مناسب قابل دستیابی هستند. در شرایط عملی، توان خروجی به ولتاژ تغذیه، امپدانس بلندگو و کیفیت منبع تغذیه وابسته خواهد بود.
