ماژول گیرنده و فرستنده رادیویی ASK فرکانس 433MHz

معرفی ماژول گیرنده و فرستنده رادیویی ASK فرکانس 433MHz

ماژول گیرنده و فرستنده رادیویی ASK فرکانس 433MHz یک راهکار ساده و کم‌هزینه برای ایجاد ارتباط بی‌سیم بین میکروکنترلرها و تجهیزات الکترونیکی است. این مجموعه معمولاً از یک فرستنده RF مانند FS1000A یا MX-FS-03V و یک گیرنده مانند XY-MK-5V یا MX-05V تشکیل می‌شود و برای پروژه‌هایی مانند کنترل بی‌سیم، خانه هوشمند، دزدگیر و رباتیک کاربرد دارد.

این ماژول برای ارسال و دریافت اطلاعات دیجیتال از طریق امواج رادیویی در فرکانس 433MHz طراحی شده است. ارتباط این مجموعه معمولاً به‌صورت یک‌طرفه انجام می‌شود؛ یعنی فرستنده اطلاعات را ارسال و گیرنده همان اطلاعات را دریافت می‌کند. مدولاسیون ASK یا OOK برای انتقال داده در مدل‌های رایج این خانواده استفاده می‌شود.

مزیت اصلی ماژول 433MHz ASK، مدار ساده، قیمت مناسب، اندازه کوچک و امکان اتصال مستقیم به بسیاری از بردهای آموزشی و میکروکنترلرها مانند Arduino است. به همین دلیل این ماژول یکی از گزینه‌های رایج برای ساخت کنترل‌های بی‌سیم ساده و پروژه‌های آموزشی الکترونیک محسوب می‌شود.

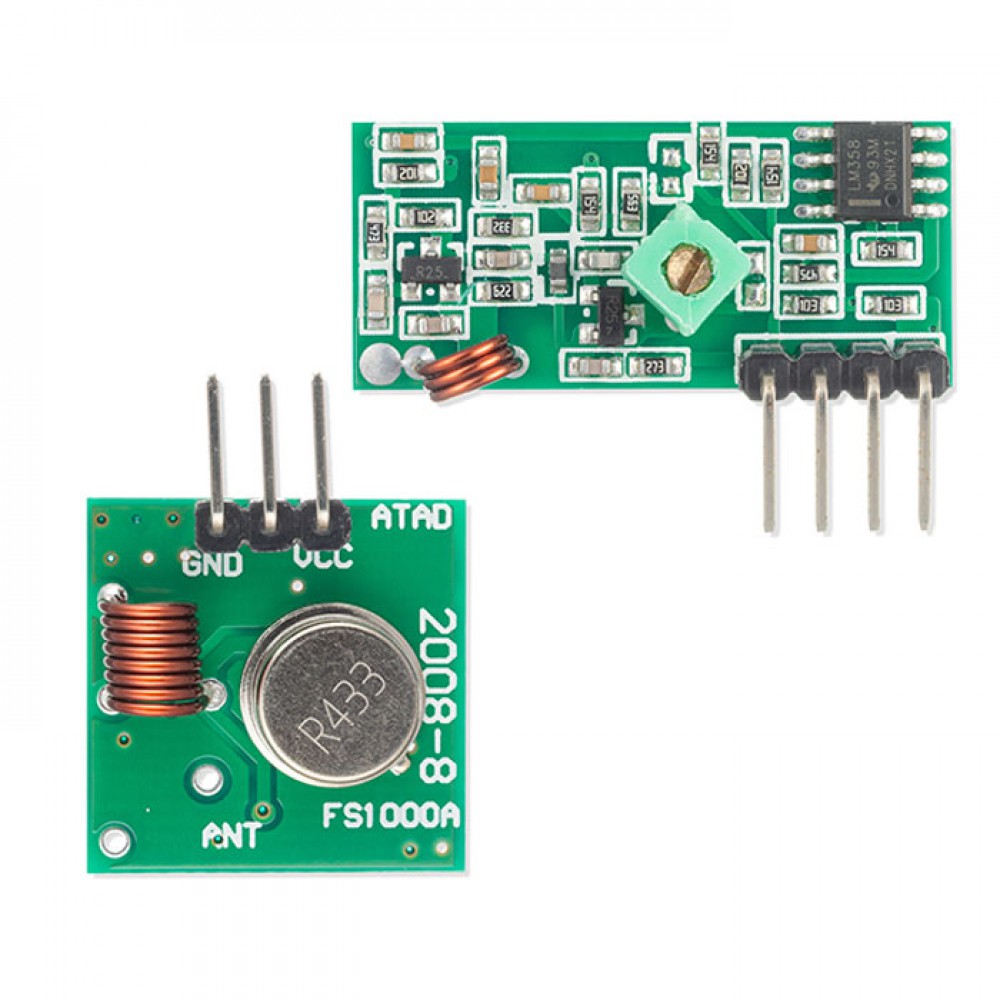

ساختار فیزیکی ماژول

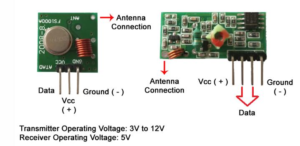

ماژول فرستنده 433MHz مانند FS1000A یا MX-FS-03V معمولاً یک برد کوچک با سه پایه اصلی DATA، VCC و GND دارد. پایه DATA برای دریافت اطلاعات از میکروکنترلر استفاده می‌شود و پایه‌های VCC و GND وظیفه تأمین ولتاژ و اتصال زمین مدار را بر عهده دارند.

گیرنده‌های رایج مانند XY-MK-5V یا MX-05V دارای پایه VCC، پایه‌های DATA و پایه GND هستند و سیگنال دیجیتال دریافتی را در اختیار میکروکنترلر قرار می‌دهند. در نسخه‌های رایج، ابعاد گیرنده حدود 30×14×7 میلی‌متر و ابعاد فرستنده حدود 19×19 میلی‌متر است.

برای افزایش برد ارتباطی، استفاده از آنتن خارجی مناسب توصیه می‌شود. در برخی نسخه‌های این ماژول، سیم حدود 25 سانتی‌متر برای فرستنده و حدود 32 سانتی‌متر برای گیرنده پیشنهاد شده است؛ با این حال برد واقعی به نوع آنتن، ولتاژ تغذیه، شرایط محیط، موانع و میزان نویز بستگی دارد.

مشخصات فنی ماژول گیرنده و فرستنده 433MHz

مشخصات زیر مربوط به مدل‌های رایج این خانواده مانند FS1000A، MX-FS-03V و XY-MK-5V است و بهتر است قبل از خرید، مدل درج‌شده روی محصول با مشخصات فروشنده تطبیق داده شود:

• فرکانس کاری: 433MHz یا 433.92MHz
• نوع مدولاسیون: ASK / OOK
• ولتاژ کاری فرستنده: حدود 3.5 تا 12 ولت DC
• ولتاژ کاری گیرنده XY-MK-5V: حدود 5 ولت DC
• جریان سکون گیرنده: حدود 4mA
• حساسیت گیرنده: حدود 105- dB
• نرخ انتقال داده در مدل‌های رایج: حدود 4KB/s
• توان خروجی فرستنده: حدود 10mW

مستندات و دیتاشیت ماژول

• دیتاشیت ماژول FS1000A و XY-MK-5V — شامل مشخصات فنی فرستنده و گیرنده 433MHz، ولتاژ کاری، برد، نرخ انتقال، توان ارسال و حساسیت گیرنده.
• مشخصات فنی و راهنمای اتصال ماژول 433MHz — شامل اطلاعات پایه‌های DATA، VCC و GND، مشخصات آنتن و پارامترهای فرستنده و گیرنده.
• مستندات ماژول ارتباط بی‌سیم 433MHz شرکت DFRobot — شامل مشخصات تغذیه، جریان مصرفی، فرکانس کاری و نتایج تست برد ارتباطی.

کاربردهای ماژول گیرنده و فرستنده رادیویی 433MHz

این ماژول زمانی کاربرد دارد که بخواهید یک فرمان یا داده ساده را بدون استفاده از سیم بین دو مدار منتقل کنید. برای مثال می‌توان یک کلید یا سنسور را به فرستنده متصل کرد و با ارسال فرمان، گیرنده در مدار دوم یک LED، رله، موتور یا وسیله الکتریکی را فعال کند.

از این مجموعه می‌توان در پروژه‌های خانه هوشمند، کنترل بی‌سیم لوازم، دزدگیر، بازکن درب، کنترل رله، رباتیک، پروژه‌های Arduino، سیستم‌های هشدار، کنترل چراغ و کلیدهای بی‌سیم استفاده کرد. نمونه‌های این ماژول برای کنترل تجهیزات 433MHz و انتقال داده‌های دیجیتال ساده نیز مورد استفاده قرار می‌گیرند.

البته این ماژول برای انتقال داده‌های پیچیده، ارتباط دوطرفه، ارسال اطلاعات حساس یا ارتباط بی‌سیم بسیار پایدار طراحی نشده است. در پروژه‌هایی که به تأیید دریافت، رمزنگاری یا ارتباط دوطرفه نیاز دارند، بهتر است از ماژول‌های RF پیشرفته‌تر استفاده شود.

مزایا و معایب در مقایسه با ماژول‌های مشابه

مهم‌ترین مزیت ماژول 433MHz ASK، سادگی، قیمت مناسب و راه‌اندازی آسان آن است. این ماژول به رابط پیچیده‌ای مانند SPI یا UART نیاز ندارد و می‌توان پایه DATA را مستقیماً به پایه دیجیتال میکروکنترلر متصل کرد. اندازه کوچک و امکان استفاده از بردبورد نیز ساخت نمونه اولیه را ساده‌تر می‌کند.

در مقابل، گیرنده‌های ساده ASK مانند XY-MK-5V یا MX-05V از نظر مقاومت در برابر نویز و انتخاب‌پذیری فرکانسی محدودتر از گیرنده‌های سوپرهتروداین هستند. بنابراین در محیط‌های شلوغ رادیویی ممکن است دریافت داده با اختلال بیشتری همراه شود و برای ارتباط مطمئن‌تر باید به آنتن، نرخ انتقال و روش کدنویسی توجه کرد.

اگر پروژه شما به برد بیشتر، ارتباط پایدارتر، نرخ انتقال بالاتر، تشخیص خطا یا ارتباط دوطرفه نیاز دارد، گزینه‌هایی مانند گیرنده‌های سوپرهتروداین یا ماژول‌های ترنسیور RF می‌توانند انتخاب مناسب‌تری باشند. اما برای ارسال فرمان‌های ساده، کنترل رله و پروژه‌های آموزشی، ماژول 433MHz ASK راهکاری اقتصادی و آسان برای برقراری ارتباط بی‌سیم است.

بخش آموزش استفاده از ماژول 433MHz

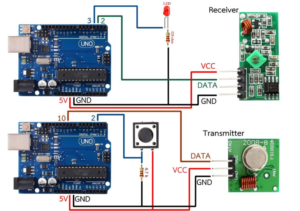

در این آموزش نحوه اتصال فرستنده و گیرنده 433MHz به Arduino و ارسال اطلاعات دیجیتال بین دو مدار بررسی می‌شود. این روش برای ساخت کلید بی‌سیم، کنترل LED یا رله و آزمایش ارتباط RF در پروژه‌های آموزشی کاربرد دارد.

راهنمای خرید سریع؛ ماژول 433MHz مناسب چه کسی است؟

اگر به دنبال یک روش ساده، اقتصادی و کم‌حجم برای ارسال فرمان بی‌سیم در پروژه Arduino، رباتیک، خانه هوشمند یا کنترل تجهیزات هستید، ماژول گیرنده و فرستنده ASK 433MHz می‌تواند گزینه مناسبی باشد.

این ماژول برای پروژه‌های آموزشی، کنترل رله، ارسال فرمان‌های ساده و نمونه‌سازی سریع کاربردی است؛ اما اگر پروژه شما به ارتباط دوطرفه، امنیت بالا، انتقال داده پایدار یا مقاومت زیاد در برابر نویز نیاز دارد، بهتر است قبل از خرید سراغ ماژول‌های پیشرفته‌تر RF بروید.

سوالات متداول درباره ماژول گیرنده و فرستنده ASK 433MHz

آیا ماژول 433MHz با Arduino سازگار است؟

بله. مدل‌های رایج این ماژول برای استفاده در پروژه‌های میکروکنترلری مانند Arduino طراحی شده‌اند. پایه DATA فرستنده می‌تواند به یک پایه دیجیتال خروجی و پایه DATA گیرنده به یک پایه دیجیتال ورودی متصل شود. برای انتقال داده بهتر است از یک پروتکل یا کتابخانه مناسب RF استفاده شود.

برد ماژول فرستنده و گیرنده 433MHz چقدر است؟

برد واقعی به مدل ماژول، ولتاژ تغذیه، آنتن، نرخ انتقال داده، موانع و شرایط محیط بستگی دارد. برای برخی نسخه‌های FS1000A و XY-MK-5V برد حدود 20 تا 200 متر اعلام شده است، اما این مقدار در شرایط مختلف تغییر می‌کند و نباید به‌عنوان برد تضمینی در تمام محیط‌ها در نظر گرفته شود.

آیا این ماژول ارتباط دوطرفه دارد؟

خیر. مجموعه معمولی شامل یک فرستنده و یک گیرنده 433MHz، ارتباط یک‌طرفه ایجاد می‌کند. برای ارتباط دوطرفه می‌توان از دو مجموعه فرستنده و گیرنده یا یک ماژول RF ترنسیور استفاده کرد که امکان ارسال و دریافت اطلاعات را در هر دو جهت فراهم کند.

ولتاژ گیرنده 433MHz چقدر است؟

گیرنده‌های رایج مانند XY-MK-5V معمولاً با ولتاژ 5V DC کار می‌کنند و جریان سکون آن‌ها حدود 4mA گزارش شده است. فرستنده‌های رایج FS1000A یا MX-FS-03V نیز در برخی نسخه‌ها با بازه حدود 3.5 تا 12V کار می‌کنند. با این حال، قبل از اتصال تغذیه باید مشخصات مدل دقیق بررسی شود.

آیا برای ماژول 433MHz به آنتن نیاز است؟

برای دستیابی به عملکرد و برد بهتر، استفاده از آنتن مناسب توصیه می‌شود. برای برخی نسخه‌های رایج، آنتن سیمی خارجی در حدود 25 تا 32 سانتی‌متر پیشنهاد شده است؛ با این حال طول مناسب آنتن به طراحی ماژول و شرایط استفاده بستگی دارد. نصب صحیح آنتن و دور نگه داشتن آن از منابع نویز و قطعات فلزی نیز می‌تواند روی کیفیت ارتباط تأثیر بگذارد.

جمع‌بندی

ماژول گیرنده و فرستنده رادیویی ASK با فرکانس 433MHz یکی از ساده‌ترین و اقتصادی‌ترین راهکارها برای اضافه کردن قابلیت ارتباط بی‌سیم به پروژه‌های الکترونیکی است. این مجموعه با داشتن پایه‌های ساده DATA، VCC و GND به‌راحتی با میکروکنترلرهایی مانند Arduino ارتباط برقرار می‌کند و برای کنترل رله، ارسال فرمان، سیستم‌های هشدار، پروژه‌های خانه هوشمند و نمونه‌سازی آموزشی قابل استفاده است.

قیمت مناسب، اندازه کوچک و راه‌اندازی آسان از نقاط قوت این ماژول محسوب می‌شود، اما در محیط‌های دارای نویز یا پروژه‌هایی که به ارتباط بسیار پایدار و دوطرفه نیاز دارند، بهتر است از ماژول‌های RF پیشرفته‌تر استفاده شود. بنابراین هنگام خرید، علاوه بر فرکانس 433MHz، باید مدل دقیق فرستنده و گیرنده، ولتاژ کاری، حساسیت گیرنده، نوع آنتن، برد مورد انتظار و نیاز پروژه به ارتباط یک‌طرفه یا دوطرفه را بررسی کنید.
