معرفی کوتاه ماژول UPS آنلاین و شارژ باتری 18650 لیتیومی 2 سل LX-2BUPS با خروجی 12 ولت 3 آمپر
ماژول UPS آنلاین مدل LX-2BUPS یک برد تغذیه بدون وقفه (UPS) و شارژر باتری لیتیومی است که برای دو باتری 18650 طراحی شده و خروجی پایدار 12 ولت را در اختیار مصرف‌کننده قرار می‌دهد. این ماژول هنگام قطع برق، بدون وقفه بین منبع تغذیه و باتری سوئیچ کرده و از خاموش شدن تجهیزات حساس جلوگیری می‌کند.
ساختار فیزیکی ماژول

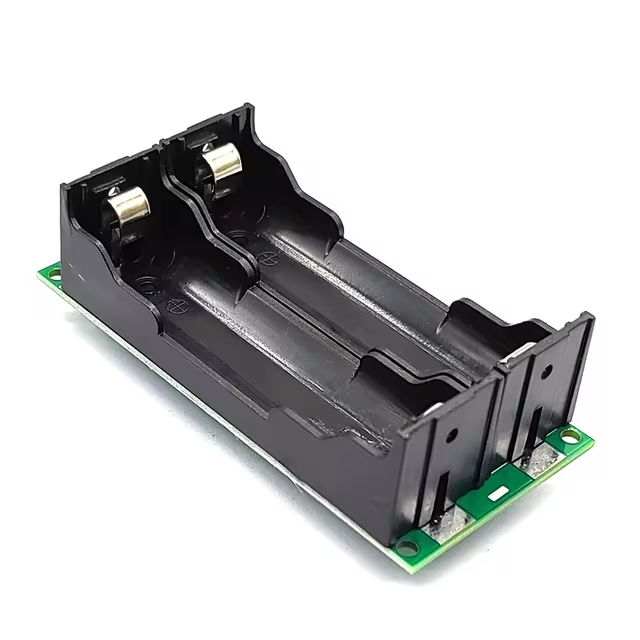

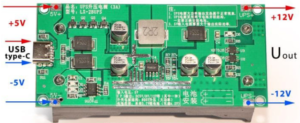

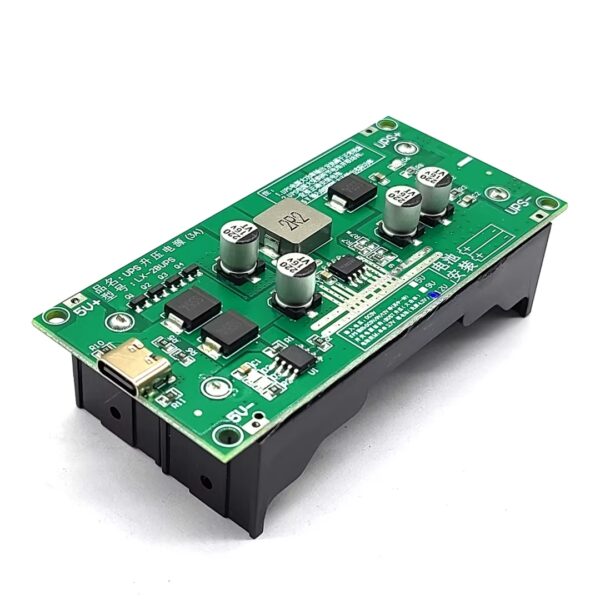

ماژول LX-2BUPS از یک برد PCB مجهز به دو هولدر باتری 18650، مدار شارژ لیتیومی، مدار بوست 12 ولت، درگاه USB Type-C جهت تغذیه، LEDهای نمایش وضعیت شارژ و مدار UPS تشکیل شده است. این برد با سوئیچینگ خودکار بین برق ورودی و باتری، تغذیه تجهیزات را بدون قطعی ادامه می‌دهد و برای دستگاه‌هایی که نیاز به عملکرد مداوم دارند گزینه‌ای ایده‌آل محسوب می‌شود.
مشخصات فنی ماژول
- ولتاژ ورودی: 5 ولت DC از طریق USB Type-C
- ولتاژ خروجی: 12 ولت DC
- حداکثر جریان خروجی: 3 آمپر
- توان خروجی نامی: 15 وات
- مناسب دو عدد باتری لیتیوم یون 18650
- دارای عملکرد UPS (سوئیچینگ بدون وقفه)
- حفاظت در برابر اضافه شارژ، تخلیه بیش از حد، اتصال کوتاه و اضافه جریان
- راندمان تبدیل انرژی تا 96 درصد
- دیتاشیت ماژول LX-2BUPS
- راهنمای راه‌اندازی ماژول UPS مدل LX-2BUPS
- راهنمای شارژ باتری‌های لیتیوم یونی
- راهنمای طراحی سیستم‌های UPS مبتنی بر باتری لیتیومی
کاربردهای ماژول UPS آنلاین و شارژ باتری LX-2BUPS
این ماژول برای ساخت منابع تغذیه بدون وقفه تجهیزات 12 ولتی مانند مودم، روتر، ONU، دوربین مداربسته، سیستم‌های کنترل تردد، تجهیزات مخابراتی، بردهای توسعه، سیستم‌های هوشمند و پروژه‌های IoT کاربرد گسترده‌ای دارد. در زمان قطع برق، انرژی مورد نیاز دستگاه به‌صورت خودکار از باتری تأمین شده و عملکرد سیستم بدون خاموشی ادامه پیدا می‌کند.
همچنین این برد گزینه‌ای مناسب برای ساخت UPS سفارشی با باتری‌های 18650 است و به دلیل اندازه کوچک، به‌راحتی در پروژه‌های قابل حمل و تجهیزات صنعتی قابل استفاده است.
ویدیو آموزشی بررسی و راه اندازی ماژول
مزایا و معایب در مقایسه با ماژول‌های مشابه
در مقایسه با ماژول‌های بوست معمولی، LX-2BUPS علاوه بر شارژ باتری، قابلیت UPS واقعی را نیز ارائه می‌دهد و هنگام قطع برق بدون تأخیر بین منبع تغذیه و باتری سوئیچ می‌کند. همچنین مدارهای حفاظتی داخلی باعث افزایش ایمنی و طول عمر باتری می‌شوند.
با این حال این ماژول برای دستیابی به بهترین عملکرد نیازمند استفاده از باتری‌های 18650 سالم و هم‌ظرفیت است و برای بارهای بالاتر از توان نامی توصیه نمی‌شود.
راهنمای خرید سریع ماژول UPS آنلاین و شارژ باتری LX-2BUPS
اگر قصد ساخت یک منبع تغذیه بدون وقفه برای مودم، روتر، دوربین مداربسته یا سایر تجهیزات 12 ولتی را دارید، ماژول LX-2BUPS یکی از بهترین گزینه‌ها است. وجود مدار شارژ داخلی، عملکرد UPS، راندمان بالا و ابعاد کوچک، این برد را برای پروژه‌های خانگی و صنعتی بسیار مناسب کرده است.
سوالات متداول (FAQ)
1. این ماژول از چند باتری پشتیبانی می‌کند؟
این برد برای دو عدد باتری لیتیوم یون 18650 طراحی شده است.
2. آیا هنگام قطع برق خروجی قطع می‌شود؟
خیر، مدار UPS به‌صورت خودکار و بدون وقفه بین برق ورودی و باتری سوئیچ می‌کند.
3. حداکثر جریان خروجی چقدر است؟
حداکثر جریان خروجی این مدل 3 آمپر بوده و توان نامی آن حدود 15 وات است.
4. آیا باتری‌ها همراه ماژول هستند؟
خیر، باتری‌های 18650 باید به‌صورت جداگانه تهیه شوند.
5. این ماژول برای چه تجهیزاتی مناسب است؟
برای مودم، روتر، دوربین مداربسته، تجهیزات شبکه، بردهای الکترونیکی و سایر دستگاه‌های 12 ولتی با توان مناسب قابل استفاده است.
جمع‌بندی
ماژول UPS آنلاین LX-2BUPS یک راهکار مناسب برای ساخت سیستم‌های تغذیه بدون وقفه 12 ولتی است که با پشتیبانی از دو باتری 18650، شارژر داخلی، خروجی 12 ولت 3 آمپر و سوئیچینگ خودکار بین برق ورودی و باتری، امکان تأمین برق پایدار تجهیزات حساس را فراهم می‌کند. این برد برای پروژه‌های شبکه، سیستم‌های امنیتی، تجهیزات صنعتی و انواع دستگاه‌های الکترونیکی که نیاز به عملکرد مداوم دارند، انتخابی مطمئن و کاربردی محسوب می‌شود.
