معرفی کوتاه ماژول اینورتر DC به AC با توان 150 وات پین دار اورجینال برد آبی
ماژول اینورتر DC به AC با توان 150 وات پین دار اورجینال برد آبی یک مدار مبدل ولتاژ برای تبدیل برق مستقیم 12 ولت DC به ولتاژ متناوب AC است. این ماژول با استفاده از مدار افزاینده و سوئیچینگ فرکانس بالا، امکان تولید خروجی AC با توان حداکثر 150 وات را فراهم می‌کند و برای پروژه‌های الکترونیکی، سیستم‌های باتری، تجهیزات قابل حمل و کاربردهای DIY مناسب است. این نوع بردها معمولاً برای تبدیل ورودی 12 ولت DC به خروجی‌های AC مانند 110 یا 220 ولت طراحی شده‌اند و شکل موج خروجی آن‌ها در بسیاری از مدل‌ها مربعی با فرکانس بالا است.
ساختار فیزیکی ماژول اینورتر DC به AC 150 وات

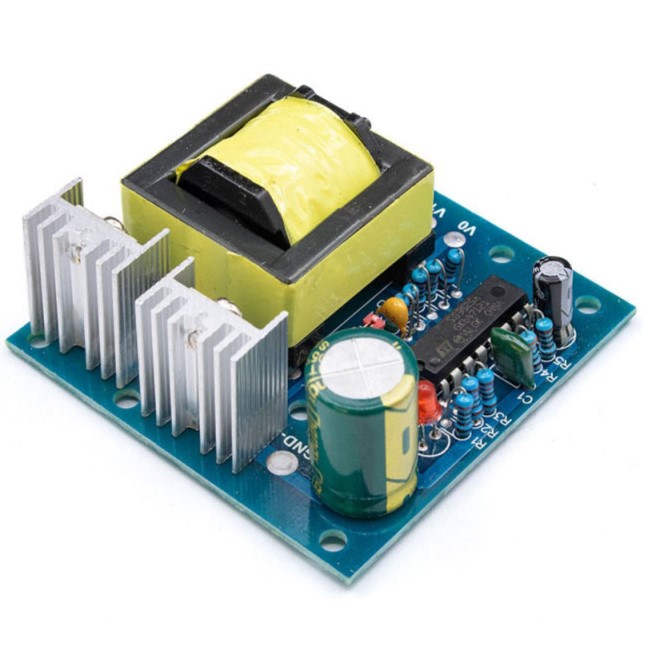

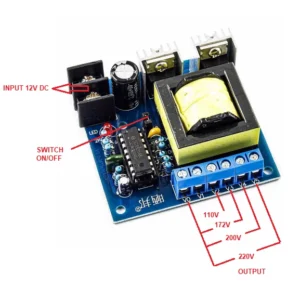

این ماژول از یک برد مدار چاپی، ترانسفورماتور فریت فرکانس بالا، ترانزیستورهای قدرت MOSFET، مدار کنترل سوئیچینگ و ترمینال‌های ورودی و خروجی تشکیل شده است. برد آبی رنگ این ماژول دارای پایه‌ها و نقاط اتصال مشخص برای ورودی 12 ولت DC و خروجی AC است. در برخی نمونه‌ها خروجی‌ها از طریق پین یا ترمینال روی برد انتخاب می‌شوند و امکان انتخاب سطح ولتاژ خروجی با توجه به طراحی مدار وجود دارد.
برای استفاده ایمن، ورودی 12 ولت DC باید با سیم مناسب و منبع تغذیه توان کافی متصل شود؛ زیرا برای رسیدن به توان 150 وات، جریان ورودی می‌تواند به بیش از 10 آمپر برسد.
مشخصات فنی ماژول اینورتر DC به AC با توان 150 وات
- نوع مبدل: DC به AC
- ولتاژ ورودی: 12 ولت DC
- توان خروجی نامی: 150 وات
- نوع برد: برد آبی رنگ اورجینال
- نوع خروجی: AC فرکانس بالا
- شکل موج خروجی در نمونه‌های مشابه: موج مربعی فرکانس بالا
- فرکانس کاری معمول: حدود 20 تا 30 کیلوهرتز
- نوع اتصال: پین دار / ترمینالی
- مناسب برای تبدیل برق باتری 12 ولت به ولتاژ AC
- نیازمند منبع تغذیه DC با توان کافی برای بارهای نزدیک به توان نامی
- مناسب برای پروژه‌های الکترونیکی و کاربردهای آموزشی
- در توان‌های بالا استفاده از هیت‌سینک یا فن خنک‌کننده توصیه می‌شود.
- اطلاعات عمومی درباره اینورترهای توان
- راهنمای طراحی مبدل‌های توان
- مستندات قطعات مدیریت توان
کاربردهای ماژول اینورتر DC به AC 150 وات
این ماژول برای تبدیل برق باتری یا منبع DC به ولتاژ AC در پروژه‌های مختلف استفاده می‌شود. به عنوان مثال می‌توان از آن برای تأمین برق تجهیزات کم‌مصرف AC، تست مدارها، پروژه‌های آموزشی و ساخت سیستم‌های برق اضطراری کوچک استفاده کرد.
این محصول در پروژه‌های الکترونیکی، سیستم‌های خورشیدی کوچک، تجهیزات قابل حمل، رباتیک، آزمایشگاه‌ها و کاربردهای DIY کاربرد دارد. البته به دلیل نوع شکل موج خروجی، برای همه تجهیزات AC مناسب نیست و باید نوع بار قبل از اتصال بررسی شود.
مزایا و معایب در مقایسه با روش‌های مشابه
مهم‌ترین مزیت این ماژول در مقایسه با اینورترهای آماده، ابعاد کوچک، قیمت مناسب، امکان استفاده در پروژه‌های سفارشی و قابلیت نصب مستقیم روی برد است. طراحی بردی آن باعث می‌شود برای ساخت تجهیزات الکترونیکی و نمونه‌های آزمایشی گزینه مناسبی باشد.
در مقابل، این ماژول معمولاً خروجی سینوسی خالص تولید نمی‌کند و برای بارهای حساس، موتورهای القایی، فن‌ها یا تجهیزات دارای مدار اصلاح توان ممکن است مناسب نباشد. همچنین برای کار در توان‌های بالا، تأمین جریان کافی ورودی و خنک‌کاری مناسب اهمیت زیادی دارد.
راهنمای خرید سریع ماژول اینورتر DC به AC 150 وات
اگر برای تبدیل 12 ولت DC به AC با توان حدود 150 وات در یک پروژه الکترونیکی به یک برد کوچک و آماده نیاز دارید، این ماژول می‌تواند انتخاب مناسبی باشد. قبل از خرید باید به ولتاژ ورودی، نوع خروجی، توان واقعی موردنیاز و سازگاری بار مصرفی با شکل موج خروجی توجه کنید. برای استفاده طولانی‌مدت در توان بالا، استفاده از منبع تغذیه قوی و سیستم خنک‌کننده مناسب توصیه می‌شود.
سوالات متداول (FAQ)
1. ماژول اینورتر 150 وات چه کاری انجام می‌دهد؟
این ماژول ولتاژ DC ورودی را به ولتاژ AC تبدیل می‌کند و امکان استفاده از منابعی مانند باتری 12 ولت برای تأمین بارهای AC کوچک را فراهم می‌سازد.
2. ورودی این ماژول چند ولت است؟
ورودی رایج این مدل 12 ولت DC است و باید از منبعی استفاده شود که توان تأمین جریان موردنیاز را داشته باشد.
3. آیا خروجی این ماژول سینوسی است؟
خیر. در بسیاری از مدل‌های 150 وات، خروجی به صورت موج مربعی فرکانس بالا تولید می‌شود و برای تجهیزات حساس یا موتورهای AC مناسب نیست.
4. آیا می‌توان از این ماژول برای توان کامل 150 وات استفاده کرد؟
بله، اما برای کار نزدیک به توان نامی باید منبع 12 ولت با جریان کافی، سیم‌کشی مناسب و خنک‌کاری مناسب در نظر گرفته شود.
5. آیا این ماژول می‌تواند برق 220 ولت تولید کند؟
بله، نمونه‌های مشابه این خانواده برای تبدیل 12 ولت DC به خروجی‌های AC از جمله 220 ولت طراحی شده‌اند؛ اما مقدار دقیق خروجی به مدل و تنظیمات برد بستگی دارد.
جمع‌بندی
ماژول اینورتر DC به AC با توان 150 وات پین دار اورجینال برد آبی یک مبدل کوچک و کاربردی برای تبدیل ولتاژ 12 ولت DC به خروجی AC است. این ماژول با طراحی بردی، توان مناسب، ابعاد کوچک و قابلیت استفاده در پروژه‌های مختلف، برای سیستم‌های باتری، پروژه‌های الکترونیکی، تجهیزات قابل حمل و کاربردهای آموزشی گزینه مناسبی محسوب می‌شود. هنگام استفاده باید به توان واقعی بار، جریان ورودی، نوع شکل موج خروجی و نیاز به خنک‌کاری توجه شود. این محصول برای کاربردهای عمومی و بارهای ساده مناسب است، اما برای تجهیزات حساس به کیفیت برق باید از اینورترهای سینوسی استاندارد استفاده شود.
