ماژول بلوتوث HC06 اورجینال همراه با برد کمکی

معرفی کوتاه ماژول بلوتوث سریال HC06 اورجینال همراه با برد کمکی

ماژول بلوتوث سریال HC06 اورجینال همراه با برد کمکی یک ماژول ارتباط بی‌سیم مبتنی بر رابط UART است که برای برقراری ارتباط سریال بین میکروکنترلرها و تلفن همراه یا کامپیوتر استفاده می‌شود. این ماژول از Bluetooth 2.0 + EDR پشتیبانی کرده و به دلیل وجود برد کمکی، اتصال آن به بردبرد و پروژه‌های آموزشی بسیار ساده‌تر است.

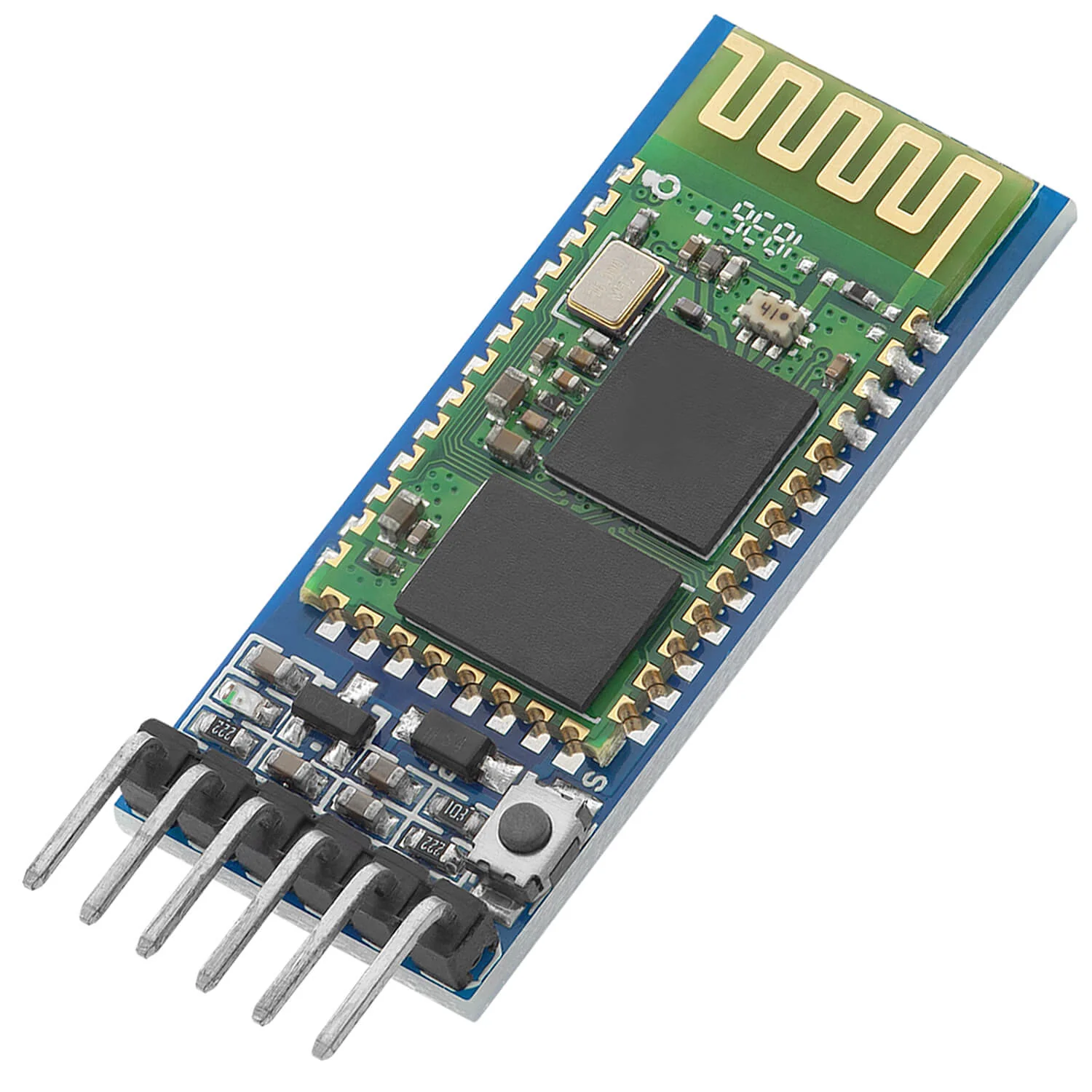

ساختار فیزیکی ماژول

ماژول HC-06 اورجینال از یک برد اصلی بلوتوث و یک برد کمکی (Breakout Board) تشکیل شده است. روی برد کمکی پایه‌های VCC، GND، TXD، RXD و در برخی نسخه‌ها پایه STATE یا KEY در دسترس قرار گرفته‌اند. همچنین LED وضعیت اتصال و رگولاتور تغذیه روی برد کمکی باعث راه‌اندازی آسان‌تر ماژول می‌شوند.

مشخصات فنی ماژول بلوتوث سریال HC-06 با برد کمکی اورجینال

• نسخه بلوتوث: Bluetooth 2.0 + EDR
• رابط ارتباطی: UART (TTL Serial)
• ولتاژ تغذیه برد: 3.6 تا 6 ولت DC
• سطح منطقی RX/TX: 3.3 ولت TTL
• نرخ انتقال پیش‌فرض: 9600bps (قابل تغییر با AT Command)
• برد ارتباط: حدود 10 متر
• حالت عملکرد: Slave Only
• رمز پیش‌فرض اتصال: 1234 یا 0000

دیتاشیت و مشخصات فنی:

https://www.wellpcb.com/blog/components/hc06-datasheet/

راهنمای کامل AT Command:

https://www.martyncurrey.com/the-complete-guide-to-the-hc-06/

کاربردهای ماژول

ماژول HC-06 در پروژه‌های آردوینو، AVR، STM32، ESP32، رباتیک، خانه هوشمند، کنترل تجهیزات از طریق تلفن همراه، انتقال داده‌های سنسورها، پروژه‌های اینترنت اشیا (IoT) و ساخت انواع کنترلرهای بی‌سیم کاربرد فراوانی دارد. این ماژول برای ارتباط سریال بی‌سیم بدون نیاز به کابل یکی از محبوب‌ترین گزینه‌های آموزشی و صنعتی سبک است.

مزایا و معایب در مقایسه با ماژول‌های مشابه

از مهم‌ترین مزایای HC06 می‌توان به قیمت مناسب، راه‌اندازی بسیار آسان، پشتیبانی از AT Command، سازگاری با اکثر میکروکنترلرها و وجود برد کمکی اشاره کرد. نسخه اورجینال نیز از کیفیت ساخت بهتر و پایداری بیشتری نسبت به نمونه‌های متفرقه برخوردار است.

در مقابل، HC-06 تنها در حالت Slave کار می‌کند و قابلیت Master ندارد. همچنین از نسخه قدیمی Bluetooth 2.0 استفاده می‌کند و امکانات پیشرفته ماژول‌هایی مانند HC-05 یا BLE را ارائه نمی‌دهد.

بخش آموزش راه اندازی ماژول

در این آموزش نحوه اتصال پایه‌های TX و RX به آردوینو، Pair کردن ماژول با تلفن همراه، ارسال و دریافت اطلاعات از طریق UART، تغییر نام و رمز عبور با دستورات AT و تنظیم Baud Rate به‌صورت کامل آموزش داده می‌شود.

راهنمای خرید سریع

اگر قصد دارید بین آردوینو، میکروکنترلر یا هر مدار دارای UART با تلفن همراه ارتباط بی‌سیم برقرار کنید، HC-06 با برد کمکی اورجینال یکی از بهترین گزینه‌های اقتصادی است. این ماژول برای پروژه‌های آموزشی، رباتیک، اتوماسیون و کنترل از راه دور انتخابی مناسب محسوب می‌شود.

بررسی کامل ماژول بلوتوث سریال HC06 اورجینال همراه با برد کمکی

ماژول HC06 یکی از شناخته‌شده‌ترین ماژول‌های ارتباط سریال بی‌سیم در پروژه‌های الکترونیکی است. این ماژول اطلاعات دریافتی از رابط UART را بدون تغییر از طریق بلوتوث ارسال کرده و داده‌های دریافتی از دستگاه مقابل را نیز روی رابط سریال در اختیار میکروکنترلر قرار می‌دهد. به همین دلیل در بسیاری از پروژه‌های آردوینو و سیستم‌های کنترل از راه دور استفاده می‌شود.

وجود برد کمکی باعث شده تغذیه ماژول مستقیماً با ولتاژ 5 ولت امکان‌پذیر باشد و اتصال آن به بردبرد یا بردهای آموزشی بسیار ساده‌تر شود. البته سطح منطقی پایه RX ماژول 3.3 ولت است و هنگام اتصال به برخی میکروکنترلرهای 5 ولتی، استفاده از تقسیم مقاومتی یا مبدل سطح ولتاژ توصیه می‌شود.

HC-06 تنها در حالت Slave کار می‌کند؛ یعنی منتظر اتصال دستگاه‌های Master مانند تلفن همراه یا کامپیوتر می‌ماند. این موضوع آن را از HC-05 که قابلیت Master و Slave را هم‌زمان دارد متمایز می‌کند. همچنین از طریق دستورات AT می‌توان نام ماژول، رمز عبور و نرخ انتقال اطلاعات را تغییر داد.

به دلیل قیمت مناسب، راه‌اندازی آسان و پشتیبانی گسترده در نرم‌افزارهای اندرویدی، HC-06 همچنان یکی از محبوب‌ترین ماژول‌های ارتباط سریال در پروژه‌های آموزشی و نیمه‌حرفه‌ای محسوب می‌شود. برای عملکرد پایدار، توصیه می‌شود از تغذیه مناسب، سیم‌کشی کوتاه و سطح ولتاژ صحیح در پایه‌های UART استفاده شود.

سوالات متداول (FAQ)

1. تفاوت HC06 با HC05 چیست؟

HC-06 فقط در حالت Slave کار می‌کند، اما HC-05 قابلیت کار در حالت Master و Slave را دارد.

2. آیا این ماژول با آردوینو سازگار است؟

بله، به‌طور کامل با Arduino، AVR، STM32، ESP32 و سایر میکروکنترلرهای دارای UART سازگار است.

3. آیا می‌توان نام و رمز عبور ماژول را تغییر داد؟

بله، از طریق دستورات AT Command می‌توان نام، رمز عبور و Baud Rate را تغییر داد

4. برد ارتباط بلوتوث چقدر است؟

در فضای باز و بدون مانع، برد ارتباط حدود 10 متر است.

5. آیا پایه RX مستقیماً به 5 ولت متصل می‌شود؟

بهتر است برای پایه RX از تقسیم مقاومتی یا مبدل سطح ولتاژ استفاده شود، زیرا سطح منطقی آن 3.3 ولت است.
