معرفی کوتاه ماژول کاهنده ولتاژ DC-DC مدل XL4015 بدون نمایشگر
ماژول کاهنده ولتاژ DC-DC مدل XL4015 بدون نمایشگر یک مبدل ولتاژ سوئیچینگ (Buck Converter) با راندمان بالا است که برای کاهش ولتاژ DC در انواع پروژههای الکترونیکی، منابع تغذیه و سیستمهای صنعتی استفاده میشود. این ماژول با بهرهگیری از تراشه XL4015، قابلیت تأمین جریان بالا و تنظیم آسان ولتاژ خروجی را در اختیار کاربر قرار میدهد.
ساختار فیزیکی ماژول

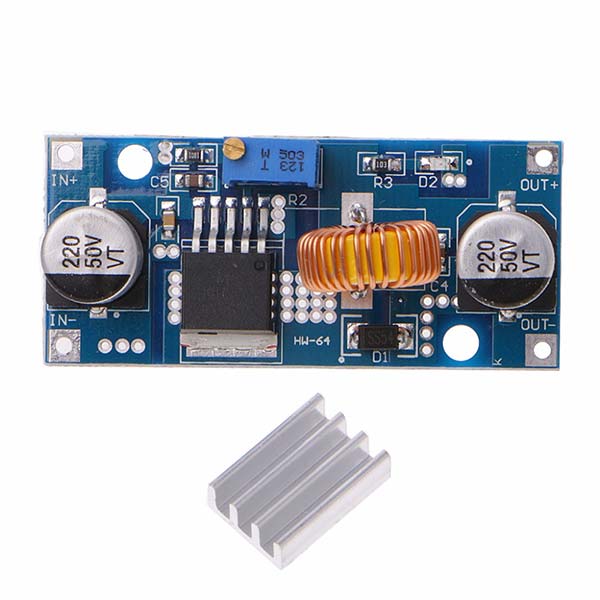

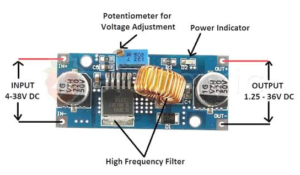

این ماژول از یک برد PCB، تراشه XL4015E1، سلف توان، دیود شاتکی، خازنهای Low ESR، پتانسیومتر مولتیترن جهت تنظیم ولتاژ خروجی و ترمینالهای ورودی و خروجی تشکیل شده است. در نسخه بدون نمایشگر، ابعاد برد کوچکتر بوده و تمامی تنظیمات توسط ولوم روی برد انجام میشود. پایههای IN+، IN-، OUT+ و OUT- نیز روی برد مشخص شدهاند.
مشخصات فنی ماژول کاهنده ولتاژ DC-DC مدل XL4015 بدون نمایشگر
- ولتاژ ورودی: 4 تا 38 ولت DC
- ولتاژ خروجی: 1.25 تا 36 ولت DC (قابل تنظیم)
- تراشه اصلی: XL4015E1
- حداکثر جریان خروجی: 5 آمپر
- حداکثر توان خروجی: 75 وات
- راندمان تبدیل: تا 96 درصد
- فرکانس سوئیچینگ: 180 کیلوهرتز
- نوع مبدل: Buck Converter (کاهنده ولتاژ)
دیتاشیت تراشه XL4015:
https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html
راهنمای فنی ماژول XL4015:
https://components101.com/modules/xl4015-dc-dc-converter-module
کاربردهای ماژول
ماژول XL4015 بدون نمایشگر در منابع تغذیه آزمایشگاهی، تغذیه بردهای آردوینو و ESP32، سیستمهای خورشیدی، تجهیزات خودرویی، دوربینهای مداربسته، شارژر باتری، راهاندازی موتورهای DC، نوارهای LED، تجهیزات صنعتی و انواع پروژههایی که نیاز به کاهش ولتاژ DC دارند، کاربرد گستردهای دارد. به دلیل توان مناسب، این ماژول برای بارهای با جریان متوسط و نسبتاً بالا نیز گزینهای مناسب است.
مزایا و معایب در مقایسه با ماژولهای مشابه
در مقایسه با ماژول LM2596، مدل XL4015 جریان خروجی بیشتر، راندمان بالاتر و توان بیشتری را ارائه میدهد و برای تجهیزات پرمصرف مناسبتر است. همچنین قیمت پایینتر نسبت به مدلهای دارای نمایشگر، آن را به گزینهای اقتصادی تبدیل کرده است.
در مقابل، این نسخه فاقد نمایشگر ولتاژ بوده و برای تنظیم خروجی باید از مولتیمتر استفاده شود. همچنین مانند سایر مبدلهای Buck، تنها قابلیت کاهش ولتاژ را دارد و امکان افزایش ولتاژ ورودی وجود ندارد.
بخش آموزش راه اندازی ماژول
در این آموزش نحوه اتصال صحیح ورودی و خروجی، تنظیم ولتاژ توسط مولتیترن، اندازهگیری خروجی با مولتیمتر، انتخاب منبع تغذیه مناسب و رعایت نکات ایمنی برای جلوگیری از آسیب به مصرفکننده بهصورت مرحلهبهمرحله آموزش داده میشود.
راهنمای خرید سریع
اگر به یک مبدل کاهنده ولتاژ با توان مناسب، راندمان بالا و قیمت اقتصادی نیاز دارید و وجود نمایشگر برای شما ضروری نیست، ماژول XL4015 بدون نمایشگر انتخاب مناسبی خواهد بود. این برد برای دانشجویان، تعمیرکاران، مهندسان و سازندگان پروژههای DIY گزینهای کاربردی و مقرونبهصرفه است.
بررسی کامل ماژول کاهنده ولتاژ DC-DC مدل XL4015 بدون نمایشگر
ماژول XL4015 بدون نمایشگر یکی از محبوبترین مبدلهای کاهنده ولتاژ DC-DC است که بر پایه تراشه XL4015 طراحی شده و به دلیل توان مناسب، راندمان بالا و قیمت اقتصادی، در پروژههای الکترونیکی مختلف مورد استفاده قرار میگیرد. این ماژول ولتاژ ورودی بین 4 تا 38 ولت را دریافت کرده و آن را به ولتاژ قابل تنظیم بین 1.25 تا 36 ولت تبدیل میکند، مشروط بر اینکه ولتاژ خروجی همواره کمتر از ولتاژ ورودی باشد.
تراشه XL4015 با فرکانس سوئیچینگ 180 کیلوهرتز کار میکند و راندمان آن در شرایط مناسب به حدود 96 درصد میرسد. این موضوع باعث کاهش تلفات انرژی و تولید حرارت نسبت به رگولاتورهای خطی میشود. همچنین وجود حفاظت در برابر اتصال کوتاه، محدودکننده جریان و حفاظت حرارتی، ایمنی عملکرد مدار را افزایش میدهد.
حداکثر جریان خروجی این ماژول 5 آمپر اعلام شده است، اما برای استفاده مداوم بهتر است جریان مصرفی حدود 3 تا 4 آمپر باشد یا از هیتسینک و تهویه مناسب استفاده شود. در بارهای سنگین، افزایش دمای تراشه طبیعی است و خنککاری مناسب موجب افزایش طول عمر و پایداری عملکرد خواهد شد.
به دلیل نداشتن نمایشگر داخلی، تنظیم ولتاژ خروجی باید با کمک مولتیمتر انجام شود. توصیه میشود ابتدا بدون اتصال بار، ولتاژ موردنظر تنظیم شده و سپس مصرفکننده به خروجی متصل شود. رعایت پلاریته صحیح، استفاده از سیم مناسب و جلوگیری از اتصال کوتاه نیز نقش مهمی در افزایش عمر ماژول دارد.
این برد به دلیل ابعاد مناسب، کیفیت قابل قبول، قیمت اقتصادی و توان خروجی بالا، یکی از بهترین گزینهها برای ساخت منابع تغذیه قابل تنظیم، تغذیه تجهیزات الکترونیکی، سیستمهای باتری و پروژههای صنعتی سبک محسوب میشود.
سوالات متداول (FAQ)
1. آیا این ماژول ولتاژ را افزایش میدهد؟
خیر، XL4015 یک مبدل کاهنده (Buck Converter) است و فقط ولتاژ ورودی را کاهش میدهد.
2. حداکثر جریان خروجی این ماژول چقدر است؟
حداکثر جریان خروجی 5 آمپر است، اما برای استفاده مداوم معمولاً 3 تا 4 آمپر توصیه میشود.
3. آیا این نسخه دارای نمایشگر ولتاژ است؟
خیر، این مدل فاقد نمایشگر بوده و برای تنظیم ولتاژ باید از مولتیمتر استفاده شود.
4. آیا این ماژول برای شارژ باتری مناسب است؟
بله، در صورت تنظیم صحیح ولتاژ و جریان، میتوان از آن در بسیاری از مدارهای شارژ باتری استفاده کرد.
5. تفاوت XL4015 با LM2596 چیست؟
XL4015 نسبت به LM2596 توان و جریان خروجی بیشتری دارد و برای بارهای پرمصرف گزینه مناسبتری محسوب میشود.
