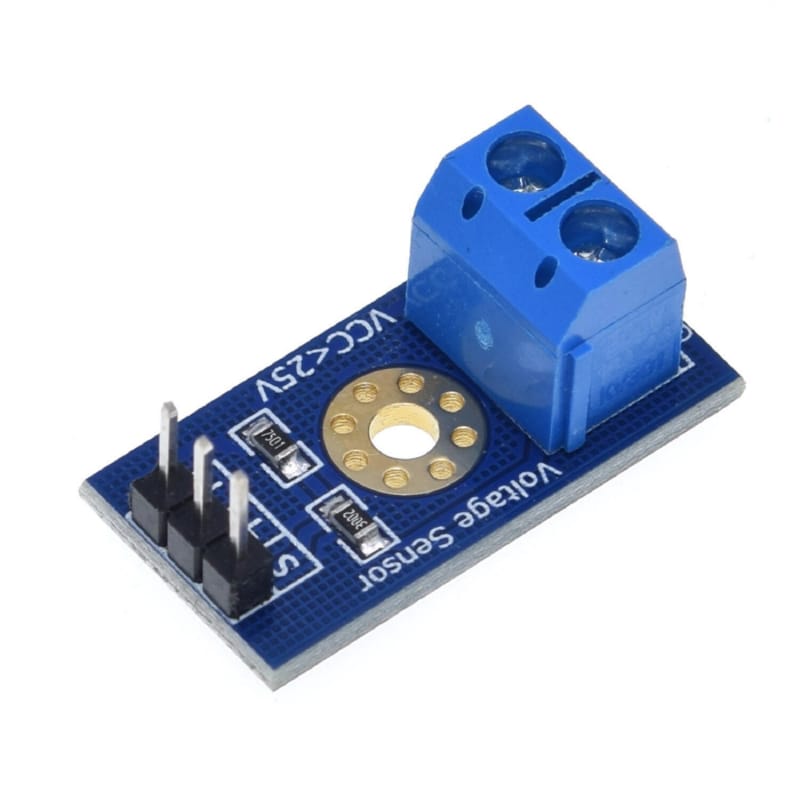

ماژول سنجش و اندازه گیری ولتاژ تا 25 ولت

معرفی کوتاه ماژول سنجش و اندازه گیری ولتاژ تا 25 ولت

ماژول سنجش و اندازه گیری ولتاژ تا 25 ولت DC یک مدار اندازه‌گیری کوچک و کاربردی برای تشخیص و نمایش یا ارسال مقدار ولتاژ به مدارهای الکترونیکی است. این ماژول با استفاده از مدار تقسیم ولتاژ، مقدار ولتاژ ورودی را به سطحی مناسب برای ورودی آنالوگ میکروکنترلر کاهش می‌دهد و برای آردوینو، ESP، سیستم‌های مانیتورینگ، باتری‌ها، منابع تغذیه و پروژه‌های الکترونیکی گزینه‌ای مناسب محسوب می‌شود.

ساختار فیزیکی ماژول سنجش و اندازه گیری ولتاژ تا 25 ولت

این ماژول از چند مقاومت دقیق تشکیل شده که به صورت تقسیم‌کننده ولتاژ در مسیر ورودی قرار گرفته‌اند. ولتاژ ورودی تا 25 ولت DC توسط این تقسیم‌کننده کاهش پیدا می‌کند تا بتوان آن را به ورودی آنالوگ یک میکروکنترلر متصل کرد. در نمونه‌های رایج، نسبت تقسیم ولتاژ به گونه‌ای انتخاب شده است که حداکثر ولتاژ ورودی حدود 25 ولت به محدوده قابل قبول ورودی ADC منتقل شود. به این ترتیب، می‌توان مقدار ولتاژ ورودی را با خواندن ولتاژ خروجی و اعمال ضریب تقسیم در برنامه محاسبه کرد.

این ماژول برای اندازه‌گیری ولتاژ DC طراحی شده است و نباید مستقیماً به برق شهر یا ولتاژهای بالاتر از محدوده نامی متصل شود.

مشخصات فنی ماژول سنجش و اندازه گیری ولتاژ تا 25 ولت

• نوع ولتاژ قابل اندازه‌گیری: DC
• حداکثر ولتاژ ورودی: 25 ولت DC
• نوع مدار: تقسیم‌کننده ولتاژ مقاومتی
• نوع خروجی: ولتاژ آنالوگ
• مناسب برای اتصال به ورودی ADC میکروکنترلر
• مناسب برای Arduino، ESP و سایر بردهای پردازشی
• قابلیت اندازه‌گیری ولتاژ باتری و منابع تغذیه DC
• ابعاد کوچک و مناسب برای استفاده در پروژه‌های الکترونیکی
• محدوده اندازه‌گیری: 0 تا 25 ولت DC
• راهنمای خواندن ورودی آنالوگ در Arduino
• راهنمای ADC در میکروکنترلر ESP32
• راهنمای طراحی مدار تقسیم ولتاژ
• آموزش و محاسبات تقسیم‌کننده ولتاژ

کاربردهای ماژول سنجش و اندازه گیری ولتاژ تا 25 ولت

این ماژول برای اندازه‌گیری و پایش ولتاژ DC در مدارهای الکترونیکی استفاده می‌شود. خروجی آنالوگ ماژول را می‌توان به ورودی ADC میکروکنترلر متصل کرد و با تبدیل مقدار ADC به ولتاژ واقعی، مقدار منبع یا باتری را روی نمایشگر یا در نرم‌افزار نمایش داد.

از این ماژول می‌توان در پروژه‌های آردوینو و ESP، مانیتورینگ باتری، منابع تغذیه، سیستم‌های خورشیدی، تجهیزات خودرو، رباتیک، پروژه‌های آزمایشگاهی و مدارهای کنترل استفاده کرد. ابعاد کوچک و مدار ساده تقسیم ولتاژ باعث می‌شود به راحتی در کنار سایر ماژول‌های الکترونیکی مورد استفاده قرار گیرد.

مزایا و معایب در مقایسه با روش‌های مشابه

مهم‌ترین مزیت این ماژول در مقایسه با اندازه‌گیری مستقیم ولتاژ توسط ورودی ADC، امکان اندازه‌گیری ولتاژهایی بالاتر از محدوده ورودی ADC است. مدار تقسیم ولتاژ مقدار ورودی را کاهش می‌دهد تا بتوان ولتاژهایی تا حدود 25 ولت را با ورودی آنالوگ میکروکنترلر پایش کرد. قیمت پایین، ساختار ساده و نصب آسان نیز از دیگر مزایای آن محسوب می‌شود.

در مقابل، این ماژول ایزولاسیون الکتریکی ایجاد نمی‌کند و زمین مدار اندازه‌گیری با زمین میکروکنترلر مشترک خواهد بود. همچنین دقت نهایی اندازه‌گیری به دقت مقاومت‌های تقسیم‌کننده، مرجع ADC و کالیبراسیون نرم‌افزاری وابسته است. بنابراین برای اندازه‌گیری دقیق و حساس، باید خطای مقاومت‌ها و مشخصات ADC مورد توجه قرار گیرد.

راهنمای خرید سریع ماژول سنجش و اندازه گیری ولتاژ تا 25 ولت

اگر برای یک پروژه الکترونیکی به اندازه‌گیری ولتاژ DC تا 25 ولت نیاز دارید، این ماژول می‌تواند گزینه‌ای ساده و کم‌هزینه باشد. استفاده از مدار تقسیم ولتاژ باعث می‌شود بتوان ولتاژ باتری، منبع تغذیه یا مدار DC را به ورودی ADC میکروکنترلر متصل کرد. قبل از خرید، حتماً محدوده ورودی ADC برد مورد استفاده، نسبت تقسیم ولتاژ و حداکثر ولتاژ مجاز ماژول را بررسی کنید و از اعمال ولتاژ بالاتر از 25 ولت خودداری کنید.

سوالات متداول (FAQ)

1. ماژول سنجش ولتاژ تا 25 ولت چه کاری انجام می‌دهد؟

این ماژول ولتاژ DC ورودی را با استفاده از مدار تقسیم ولتاژ کاهش داده و یک سیگنال آنالوگ متناسب با ولتاژ ورودی در اختیار مدار کنترل یا ADC قرار می‌دهد.

2. حداکثر ولتاژ قابل اندازه‌گیری با این ماژول چقدر است؟

حداکثر محدوده نامی این ماژول 25 ولت DC است و برای جلوگیری از آسیب به مدار، نباید ولتاژ بالاتر از محدوده مجاز به ورودی آن اعمال شود.

3. آیا می‌توان این ماژول را به Arduino متصل کرد؟

بله. خروجی ماژول از نوع آنالوگ است و می‌توان آن را به ورودی ADC آردوینو متصل کرد. سپس با توجه به نسبت تقسیم ولتاژ، مقدار واقعی ولتاژ ورودی در برنامه محاسبه می‌شود.

4. آیا این ماژول برای اندازه‌گیری ولتاژ AC مناسب است؟

خیر. این ماژول برای ولتاژ DC طراحی شده است و نباید مستقیماً به برق AC یا برق شهر متصل شود. برای اندازه‌گیری AC باید از مدار یا سنسور مناسب ولتاژ متناوب استفاده شود.

5. آیا این ماژول ایزولاسیون الکتریکی دارد؟

خیر. این ماژول صرفاً از مدار تقسیم ولتاژ استفاده می‌کند و بین ورودی اندازه‌گیری و مدار ADC ایزولاسیون گالوانیکی ایجاد نمی‌کند. بنابراین زمین منبع اندازه‌گیری و زمین مدار کنترل باید با توجه به طراحی سیستم در نظر گرفته شوند.

جمع‌بندی

ماژول سنجش و اندازه گیری ولتاژ تا 25 ولت یک مدار ساده و کاربردی برای پایش ولتاژ DC در پروژه‌های الکترونیکی است. این ماژول با استفاده از تقسیم‌کننده مقاومتی، ولتاژ ورودی را به سطح مناسب برای ADC میکروکنترلر، Arduino و ESP کاهش می‌دهد و برای اندازه‌گیری باتری‌ها، منابع تغذیه، سیستم‌های خورشیدی، تجهیزات خودرو و مدارهای کنترلی کاربرد دارد. سادگی مدار، ابعاد کوچک و قیمت مناسب از مزایای اصلی آن است؛ اما دقت اندازه‌گیری به مقاومت‌های تقسیم‌کننده و مشخصات ADC وابسته بوده و این ماژول برخلاف سنسورهای ایزوله، جداسازی گالوانیکی بین ورودی و مدار کنترل ایجاد نمی‌کند. همچنین باید از اعمال ولتاژ بالاتر از 25 ولت DC به ورودی آن خودداری شود.
