ماژول اندازه گیری جریان متناوب 5 آمپر AC مدل ZMCT103C

معرفی کوتاه ماژول اندازه گیری جریان متناوب 5 آمپر مدل ZMCT103C

ماژول اندازه گیری جریان متناوب 5 آمپر مدل ZMCT103C یک سنسور ترانس جریان (Current Transformer) برای تشخیص و اندازه‌گیری جریان AC در مدارهای الکتریکی است. این ماژول با استفاده از ترانس جریان ZMCT103C، جریان عبوری از مدار را به یک سیگنال الکتریکی متناسب تبدیل می‌کند و برای اتصال به میکروکنترلرها، بردهای توسعه، سیستم‌های مانیتورینگ انرژی و پروژه‌های اندازه‌گیری جریان گزینه‌ای کاربردی محسوب می‌شود.

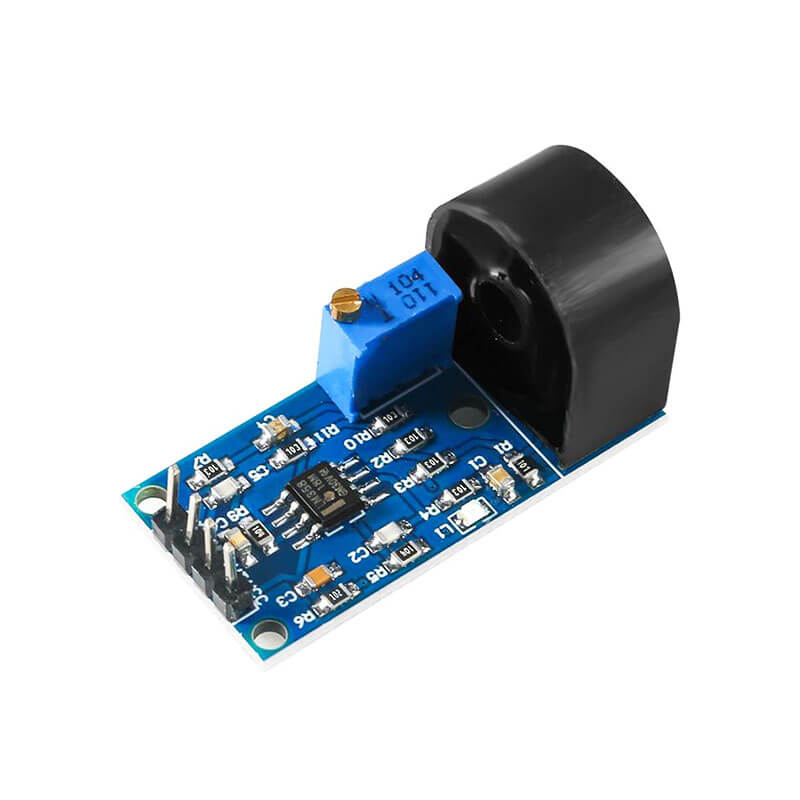

ساختار فیزیکی ماژول اندازه گیری جریان متناوب 5 آمپر ZMCT103C

این ماژول از یک ترانس جریان ZMCT103C، مقاومت بار (Burden Resistor) و مدار الکترونیکی آماده برای دریافت و پردازش سیگنال جریان تشکیل شده است. هادی حامل جریان از مسیر اولیه ترانس جریان عبور می‌کند و جریان عبوری باعث ایجاد سیگنال متناسب در سیم‌پیچ ثانویه می‌شود. وجود مقاومت بار روی ماژول باعث تبدیل جریان ثانویه CT به ولتاژ قابل اندازه‌گیری می‌شود. خروجی این ماژول را می‌توان برای نمونه‌برداری توسط ADC میکروکنترلر یا مدار اندازه‌گیری مناسب مورد استفاده قرار داد.

این ماژول برای اندازه‌گیری جریان متناوب AC طراحی شده و برای اندازه‌گیری جریان DC مناسب نیست.

مشخصات فنی ماژول اندازه گیری جریان متناوب 5 آمپر مدل ZMCT103C

• نوع سنسور: ترانس جریان (Current Transformer)
• مدل ترانس جریان: ZMCT103C
• جریان ورودی نامی: 5 آمپر AC
• نوع جریان قابل اندازه‌گیری: AC
• فرکانس کاری متداول: 50/60 هرتز
• نوع خروجی: سیگنال ولتاژی از طریق مقاومت بار
• مناسب برای اتصال به میکروکنترلر، ADC و مدارهای اندازه‌گیری
• مناسب برای پروژه‌های مانیتورینگ و اندازه‌گیری مصرف انرژی
• ساختار ایزوله بین مسیر جریان اولیه و مدار اندازه‌گیری
• مشخصات فنی ترانس جریان ZMCT103C
• دیتاشیت ZMCT103C
• راهنمای اتصال ترانس جریان به Arduino
• راهنمای اندازه‌گیری جریان AC با CT

کاربردهای ماژول اندازه گیری جریان متناوب 5 آمپر ZMCT103C

این ماژول برای اندازه‌گیری و پایش جریان متناوب در مدارهای الکتریکی استفاده می‌شود. سیگنال خروجی حاصل از ترانس جریان می‌تواند به ورودی ADC یک میکروکنترلر یا مدار اندازه‌گیری متصل شود تا مقدار جریان عبوری محاسبه و نمایش داده شود.

از ماژول ZMCT103C می‌توان در سیستم‌های مانیتورینگ مصرف برق، پروژه‌های آردوینو و ESP، تجهیزات اندازه‌گیری انرژی، تابلوهای برق، سیستم‌های کنترل، منابع تغذیه، تجهیزات صنعتی و پروژه‌های الکترونیکی استفاده کرد. ایزولاسیون گالوانیکی میان مسیر جریان و مدار اندازه‌گیری نیز یکی از مزایای مهم استفاده از ترانس جریان در این کاربردها است.

مزایا و معایب در مقایسه با روش‌های مشابه

یکی از مهم‌ترین مزایای استفاده از ZMCT103C نسبت به مقاومت شنت، ایزولاسیون الکتریکی میان مدار قدرت و مدار اندازه‌گیری است. در این روش، جریان اصلی مستقیماً از مسیر اندازه‌گیری الکترونیکی عبور نمی‌کند و سیگنال متناسب با جریان از طریق ترانس جریان تولید می‌شود. ابعاد مناسب، هزینه پایین و امکان اتصال به مدارهای ADC نیز این ماژول را برای پروژه‌های الکترونیکی و مانیتورینگ جریان مناسب کرده است.

در مقابل، این سنسور فقط برای جریان متناوب AC مناسب است و برای اندازه‌گیری DC باید از سنسورهای دیگری مانند سنسور اثر هال استفاده شود. همچنین خروجی ترانس جریان به مقاومت بار و شرایط مدار وابسته است و برای دستیابی به اندازه‌گیری دقیق، نحوه نمونه‌برداری، بایاس ADC و کالیبراسیون نرم‌افزاری باید به درستی طراحی شود. اتصال این ماژول به جریان‌هایی بالاتر از محدوده نامی نیز باید مطابق مشخصات دقیق ترانس جریان انجام شود.

راهنمای خرید سریع ماژول اندازه گیری جریان متناوب 5 آمپر ZMCT103C

اگر برای یک پروژه الکترونیکی یا سیستم مانیتورینگ به سنسور اندازه‌گیری جریان AC تا محدوده 5 آمپر نیاز دارید، ماژول ZMCT103C می‌تواند انتخاب مناسبی باشد. این ماژول برای اتصال به مدارهای ADC، آردوینو، ESP و سایر میکروکنترلرها کاربرد دارد و امکان اندازه‌گیری جریان را بدون عبور مستقیم جریان اصلی از مدار الکترونیکی فراهم می‌کند. قبل از خرید، نوع خروجی، مقاومت بار، نسبت تبدیل ترانس و محدوده جریان موردنظر را با نیاز پروژه تطبیق دهید.

سوالات متداول (FAQ)

1. ماژول اندازه گیری جریان ZMCT103C چه کاری انجام می‌دهد؟

این ماژول جریان متناوب عبوری از مدار را توسط ترانس جریان ZMCT103C تشخیص داده و آن را به یک سیگنال متناسب تبدیل می‌کند تا بتوان مقدار جریان را توسط مدار اندازه‌گیری یا میکروکنترلر محاسبه کرد.

2. آیا ZMCT103C برای اندازه‌گیری جریان DC مناسب است؟

خیر. ترانس جریان ZMCT103C برای اندازه‌گیری جریان متناوب AC طراحی شده است و برای اندازه‌گیری جریان DC باید از سنسورهای مناسب DC مانند سنسور اثر هال استفاده شود.

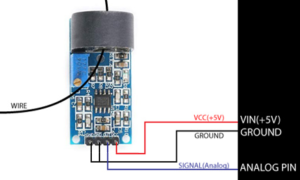

3. آیا می‌توان خروجی این ماژول را مستقیماً به Arduino یا ESP متصل کرد؟

بله، در صورت وجود مدار مناسب خروجی و رعایت محدوده ولتاژ ورودی ADC، می‌توان سیگنال خروجی ماژول را به ورودی آنالوگ میکروکنترلر متصل کرد. برای اندازه‌گیری دقیق AC معمولاً به بایاس مناسب ADC و پردازش نرم‌افزاری سیگنال نیاز است.

4. حداکثر جریان قابل اندازه‌گیری با ماژول ZMCT103C چقدر است؟

این ماژول برای کاربردهای 5 آمپر AC طراحی شده است. برای اندازه‌گیری دقیق باید جریان مدار در محدوده نامی ترانس جریان قرار داشته باشد و مشخصات دقیق مدل و شرایط کاری نیز بررسی شود.

5. تفاوت ماژول ZMCT103C با مقاومت شنت چیست؟

در شنت، جریان اصلی از یک مقاومت دقیق عبور می‌کند و افت ولتاژ ایجادشده اندازه‌گیری می‌شود؛ اما در ZMCT103C جریان اصلی مستقیماً وارد مدار اندازه‌گیری نمی‌شود و اندازه‌گیری از طریق ترانس جریان و ایزولاسیون الکتریکی انجام می‌شود. این ویژگی برای اندازه‌گیری جریان AC در بسیاری از سیستم‌های مانیتورینگ مزیت مهمی محسوب می‌شود.

جمع‌بندی

ماژول اندازه گیری جریان متناوب 5 آمپر مدل ZMCT103C یک راهکار مناسب برای تشخیص و اندازه‌گیری جریان AC در پروژه‌های الکترونیکی و سیستم‌های مانیتورینگ است. استفاده از ترانس جریان ZMCT103C باعث می‌شود جریان اصلی مستقیماً وارد مدار اندازه‌گیری نشود و سیگنال متناسبی برای پردازش توسط میکروکنترلر، ADC، آردوینو، ESP و سیستم‌های اندازه‌گیری انرژی فراهم شود. این ماژول برای پایش مصرف برق، تجهیزات صنعتی، تابلوهای برق و پروژه‌های اندازه‌گیری جریان کاربرد دارد. هنگام استفاده، توجه به جریان نامی، مقاومت بار، نسبت تبدیل و محدوده ورودی مدار اندازه‌گیری ضروری است و از این ماژول نباید برای اندازه‌گیری جریان DC استفاده کرد.
