ماژول آمپلی فایر 2x30W استریو DY-AP3015

معرفی کوتاه ماژول آمپلی فایر 2x30W استریو DY-AP3015

ماژول آمپلی فایر DY-AP3015 یک تقویت‌کننده صوتی استریو کلاس D با توان خروجی حداکثر 30 وات برای هر کانال است که برای ساخت اسپیکرهای رومیزی، سیستم‌های صوتی خانگی و پروژه‌های DIY طراحی شده است. این ماژول با بهره‌گیری از راندمان بالای آمپلی فایرهای سوئیچینگ، مصرف انرژی کمی داشته و در عین حال کیفیت صدای مطلوبی ارائه می‌دهد. وجود ولوم کنترل صدا روی برد نیز استفاده از آن را در پروژه‌های مختلف آسان‌تر کرده است.

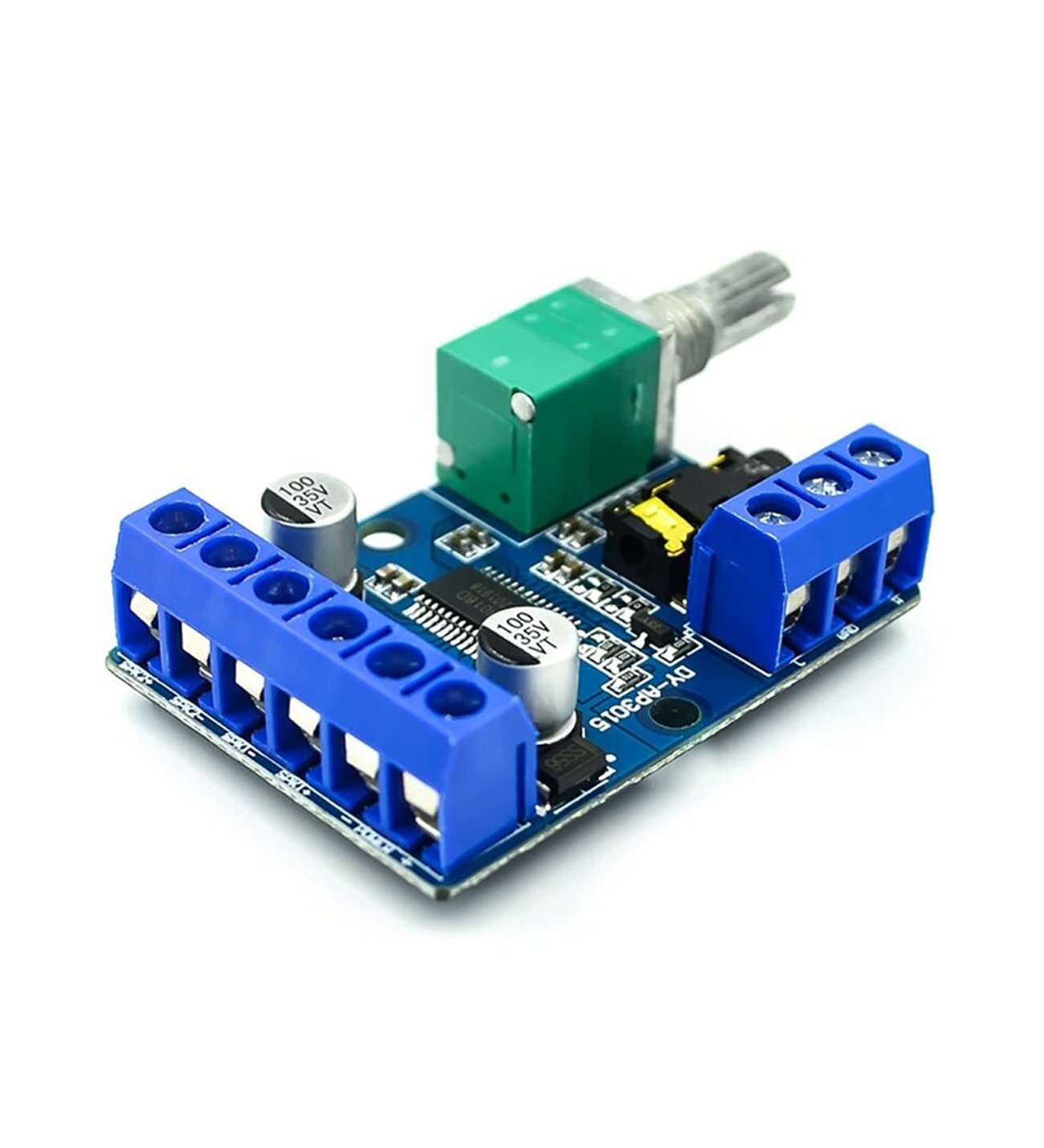

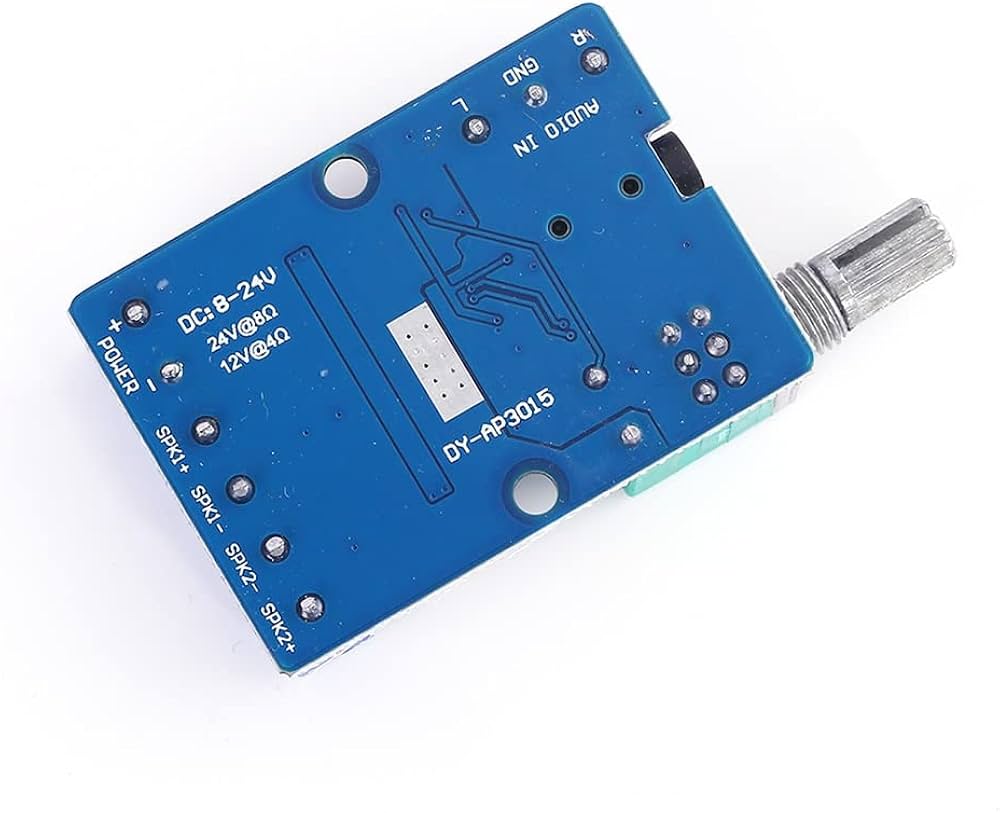

ساختار فیزیکی ماژول

ماژول DY-AP3015 دارای ورودی صوتی از طریق جک 3.5 میلی‌متری و ترمینال ورودی صدا است. روی برد یک پتانسیومتر تنظیم ولوم با قابلیت روشن و خاموش کردن ماژول قرار گرفته و ترمینال‌های خروجی اسپیکر و تغذیه نیز به صورت پیچی طراحی شده‌اند. ابعاد کوچک برد، نصب آن را در انواع باکس‌های صوتی و پروژه‌های قابل حمل آسان می‌کند. همچنین مدارهای محافظت در برابر اتصال معکوس، اتصال کوتاه و افزایش دما روی برد تعبیه شده‌اند.

مشخصات فنی ماژول آمپلی فایر 2x30W استریو DY-AP3015

• مدل: DY-AP3015
• نوع آمپلی فایر: Class D (PWM)
• توان خروجی: 2×30 وات
• ولتاژ کاری: 8 تا 24 ولت DC
• امپدانس بلندگو: 4 تا 8 اهم
• دارای ولوم کنترل صدا
• محافظت در برابر اتصال کوتاه، اتصال معکوس و افزایش دما
• ابعاد برد: 59×32×14 میلی‌متر

مشخصات فنی ماژول DY-AP3015

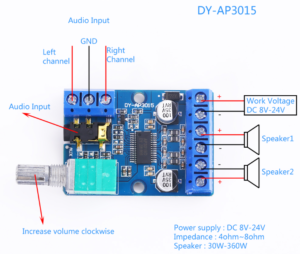

راهنمای فنی آمپلی فایر DY-AP3015

کاربردهای ماژول آمپلی فایر DY-AP3015

ماژول DY-AP3015 برای ساخت اسپیکرهای رومیزی، اسپیکرهای بلوتوثی، سیستم‌های صوتی کوچک خانگی، تقویت صدای تلویزیون، پروژه‌های آموزشی و تجهیزات صوتی DIY کاربرد گسترده‌ای دارد. بسیاری از کاربران این برد را در کنار ماژول‌های گیرنده بلوتوث یا MP3 پلیر استفاده می‌کنند تا یک سیستم صوتی کامل و کم‌هزینه بسازند. به دلیل مصرف پایین و راندمان بالا، این ماژول برای پروژه‌های باتری‌خور نیز گزینه مناسبی محسوب می‌شود.

مزایا و معایب در مقایسه با ماژول‌های مشابه

در مقایسه با ماژول‌های PAM8610 و PAM8403، برد DY-AP3015 توان خروجی بیشتری ارائه می‌دهد و امکان راه‌اندازی بلندگوهای بزرگ‌تر را فراهم می‌کند. وجود ورودی جک 3.5 میلی‌متری، ولوم کنترل صدا و مدارهای حفاظتی داخلی نیز از مزیت‌های مهم این محصول هستند.
در مقابل، برای دستیابی به توان واقعی 30 وات در هر کانال نیاز به تغذیه 24 ولت و خنک‌سازی مناسب وجود دارد. همچنین نسبت به ماژول‌های حرفه‌ای‌تر مبتنی بر TPA3116D2 کیفیت صدای پایین‌تری در حجم صدای بسیار بالا خواهد داشت. طبق تجربه کاربران حوزه DIY، استفاده از منبع تغذیه مناسب تأثیر مستقیمی بر کیفیت صدای نهایی آمپلی فایرهای کلاس D دارد.

بخش آموزشی و راه اندازی ماژول آمپلی فایر 2x30W استریو DY-AP3015

برای راه‌اندازی ماژول DY-AP3015 ابتدا یک منبع تغذیه بین 12 تا 24 ولت DC به برد متصل کنید. سپس سیگنال صوتی را از طریق جک 3.5 میلی‌متری یا ترمینال ورودی صدا وارد ماژول نمایید. در نهایت بلندگوهای 4 یا 8 اهم را به خروجی‌های چپ و راست متصل کنید. برای دستیابی به توان کامل 30 وات در هر کانال، استفاده از تغذیه 24 ولت و تهویه مناسب توصیه می‌شود.

راهنمای خرید سریع

اگر به دنبال یک آمپلی فایر استریو اقتصادی، کم‌مصرف و مناسب برای ساخت اسپیکرهای خانگی یا بلوتوثی هستید، DY-AP3015 انتخاب مناسبی خواهد بود. این ماژول برای دانشجویان، علاقه‌مندان به پروژه‌های DIY و افرادی که قصد ساخت یک سیستم صوتی کم‌هزینه با کیفیت مناسب دارند، ارزش خرید بالایی دارد.

سوالات متداول (FAQ)

1. آیا ماژول DY-AP3015 می‌تواند مستقیماً اسپیکر را راه‌اندازی کند؟
بله، این ماژول دارای آمپلی فایر داخلی بوده و مستقیماً به بلندگوهای 4 یا 8 اهم متصل می‌شود.

2. حداکثر توان خروجی واقعی چقدر است؟
در ولتاژ 24 ولت و بلندگوی 8 اهم، توان خروجی می‌تواند به حدود 30 وات برای هر کانال برسد.

3. آیا ماژول دارای کنترل صدا است؟
بله، یک پتانسیومتر روی برد برای تنظیم حجم صدا و روشن/خاموش کردن ماژول تعبیه شده است.

4. بهترین منبع تغذیه برای این ماژول چیست؟
منبع تغذیه 24 ولت DC با جریان حداقل 2 تا 3 آمپر برای دستیابی به توان خروجی بالا پیشنهاد می‌شود.

5. آیا این ماژول برای ساخت اسپیکر بلوتوثی مناسب است؟
بله، با اتصال یک ماژول گیرنده بلوتوث مانند BT5.0 PRO می‌توان به‌راحتی یک اسپیکر بلوتوثی قدرتمند و کم‌هزینه ساخت.
