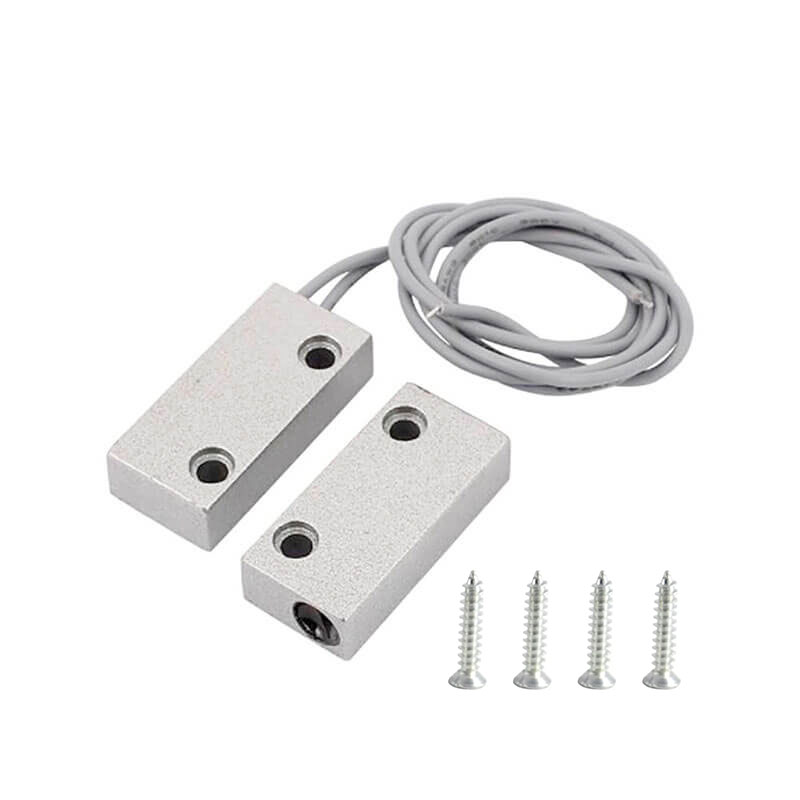

سنسور مغناطیسی در و پنجره MC-51 مدل NO یک کنتاکت مغناطیسی سیم‌دار و کاربردی برای تشخیص وضعیت باز یا بسته بودن درب، پنجره، درب پارکینگ، کرکره، کمد و سایر ورودی‌ها است. این محصول با استفاده از Reed Switch و میدان مغناطیسی، تغییر وضعیت میان قسمت سنسور و آهنربا را تشخیص داده و یک سیگنال سوئیچینگ برای سیستم متصل ایجاد می‌کند.
مدل NO به معنی Normally Open یا نرمال باز است و برای استفاده در سیستم‌های حفاظتی، دزدگیر اماکن، کنترل دسترسی، سیستم‌های اتوماسیون و مدارهای اعلام وضعیت درب و پنجره گزینه‌ای مناسب محسوب می‌شود.
بدنه سنسور MC-51 از آلیاژ روی (Zinc Alloy) ساخته شده و روکش نقره‌ای آن علاوه بر ظاهر مناسب، مقاومت مکانیکی و دوام خوبی برای استفاده در محیط‌های مختلف فراهم می‌کند. طراحی سیم‌دار و نصب سطحی این سنسور نیز باعث می‌شود نصب آن روی درب، پنجره، دروازه و تجهیزات مختلف نسبتاً ساده باشد.
عملکرد سنسور مغناطیسی MC-51 مدل NO
سنسور MC-51 از دو بخش اصلی تشکیل شده است:
- بخش دارای کلید مغناطیسی یا Reed Switch
- بخش آهنربایی
این دو قسمت معمولاً روی قاب و قسمت متحرک درب یا پنجره نصب می‌شوند. با نزدیک شدن آهنربا به Reed Switch، میدان مغناطیسی باعث تغییر وضعیت کنتاکت داخلی می‌شود و با فاصله گرفتن دو بخش از یکدیگر، وضعیت کنتاکت تغییر می‌کند.
در نسخه NO (Normally Open)، کنتاکت در حالت عادی باز است و با قرار گرفتن آهنربا در موقعیت عملکرد، وضعیت کنتاکت تغییر می‌کند. به همین دلیل می‌توان از MC-51 برای ارسال وضعیت باز و بسته بودن یک ورودی به سیستم دزدگیر یا کنترلر استفاده کرد.
کاربردهای سنسور MC-51 NO
این سنسور برای تشخیص وضعیت باز و بسته بودن تجهیزات مختلف قابل استفاده است، از جمله:
- تشخیص باز شدن درب ورودی
- تشخیص باز شدن پنجره
- سیستم‌های دزدگیر اماکن
- سیستم‌های اعلام سرقت
- سیستم‌های کنترل دسترسی
- کنترل وضعیت درب‌های صنعتی
- درب پارکینگ و گاراژ
- کرکره و درب‌های رولینگ
- کمدهای امنیتی و تجهیزات
- تابلوها و محفظه‌های دارای درب
- سیستم‌های اتوماسیون و کنترل وضعیت
- فروشگاه‌ها، انبارها، کارگاه‌ها و محیط‌های صنعتی
MC-51 در واقع یک سنسور تشخیص وضعیت است و خروجی آن برای ارائه سیگنال به مدار یا کنترلر طراحی شده است؛ بنابراین نباید آن را به‌عنوان یک کلید قدرت برای اتصال مستقیم بارهای پرمصرف در نظر گرفت.
ویژگی‌های مهم MC-51
بدنه فلزی مقاوم
بدنه سنسور از آلیاژ روی ساخته شده و با پوشش نقره‌ای عرضه می‌شود. این ساختار نسبت به بسیاری از سنسورهای پلاستیکی مقاومت مکانیکی بالاتری دارد.
عملکرد مبتنی بر Reed Switch
استفاده از کلید مغناطیسی Reed باعث می‌شود تشخیص موقعیت بدون نیاز به تماس مکانیکی مستقیم میان دو بخش سنسور انجام شود.
طراحی سیم‌دار
MC-51 به‌صورت سیم‌دار عرضه می‌شود و می‌توان سیم آن را مستقیماً به ورودی مناسب سیستم دزدگیر، کنترلر یا مدار موردنظر متصل کرد.
نصب سطحی
ساختار این مدل برای نصب روی سطح طراحی شده و با استفاده از پیچ قابل نصب است. این ویژگی برای درب‌ها، پنجره‌ها، کرکره‌ها و کابینت‌ها کاربردی است.
مناسب برای سیستم‌های حفاظتی
MC-51 می‌تواند به‌عنوان یک ورودی تشخیص وضعیت در سیستم‌های ضدسرقت و امنیتی مورد استفاده قرار گیرد.
مشخصات فنی سنسور مغناطیسی MC-51 مدل NO
| مشخصه | مقدار |
|---|---|
| نام محصول | سنسور مغناطیسی در و پنجره |
| مدل | MC-51 |
| نوع کنتاکت | NO – Normally Open |
| نوع سنسور | Reed Magnetic Switch |
| نوع نصب | روکار / سطحی |
| فاصله عملکرد | حدود 10 تا 15 میلی‌متر* |
| حداکثر جریان | 0.5 آمپر |
| حداکثر ولتاژ کاری | 100V DC |
| حداکثر توان | 10 وات |
| جنس بدنه | آلیاژ روی (Zinc Alloy) |
| رنگ | نقره‌ای / خاکستری نقره‌ای |
| ابعاد تقریبی | 31.5 × 15 × 7.6 میلی‌متر |
| قطر سوراخ نصب | حدود 3.2 میلی‌متر |
| طول کابل | حدود 25 سانتی‌متر |
| نوع سیم | 1007UL#22AWG |
| کاربرد | درب، پنجره، کرکره، دروازه، کابینت و سیستم‌های امنیتی |
* توجه: فاصله عملکرد MC-51 در منابع مختلف بسته به نسخه/تولیدکننده متفاوت اعلام شده است؛ برخی دیتاشیت‌ها برای MC-51 فاصله 20 تا 30 میلی‌متر را نیز ذکر کرده‌اند. بنابراین برای درج مشخصات قطعی در فروشگاه، مقدار درج‌شده روی بسته‌بندی یا دیتاشیت تأمین‌کننده همان سری محصول ملاک قرار گیرد.
مزایای سنسور مغناطیسی MC-51
- طراحی ساده و قابل اعتماد
- تشخیص غیرتماسی وضعیت درب و پنجره
- مناسب برای سیستم‌های دزدگیر
- بدنه مقاوم از آلیاژ روی
- نصب آسان به‌صورت سطحی
- دارای کابل برای اتصال مستقیم به مدار
- مناسب برای درب و پنجره‌های مختلف
- قابلیت استفاده در محیط‌های مسکونی، تجاری و صنعتی
- مصرف و پیچیدگی پایین در مدارهای تشخیص وضعیت
- ابعاد جمع‌وجور و مناسب برای نصب روی سطوح مختلف
نکات نصب MC-51
برای عملکرد صحیح، قسمت آهنربایی و قسمت دارای Reed Switch باید در هنگام بسته بودن درب یا پنجره در فاصله و راستای مناسب نسبت به یکدیگر قرار بگیرند.
هنگام نصب به نکات زیر توجه کنید:
- سنسور و آهنربا را روی دو بخش ثابت و متحرک درب یا پنجره نصب کنید.
- هنگام بسته بودن درب، آهنربا باید در محدوده عملکرد سنسور قرار داشته باشد.
- فاصله میان دو قسمت از محدوده عملکرد سنسور بیشتر نشود.
- سیم‌کشی را مطابق نوع ورودی سیستم دزدگیر یا کنترلر انجام دهید.
- قبل از نصب نهایی، عملکرد سنسور را با مولتی‌متر یا ورودی سیستم کنترل کنید.
- از اعمال ولتاژ و جریان بالاتر از مقادیر مجاز روی کنتاکت خودداری کنید.
تفاوت سنسور مغناطیسی NO و NC
یکی از مهم‌ترین موارد هنگام خرید کنتاکت مغناطیسی، توجه به نوع کنتاکت است.
NO (Normally Open):
کنتاکت در حالت عادی باز است و هنگام قرار گرفتن آهنربا در موقعیت عملکرد، وضعیت آن تغییر می‌کند.
NC (Normally Closed):
کنتاکت در حالت عادی بسته است و با تغییر وضعیت میدان مغناطیسی، مدار باز می‌شود.
بنابراین اگر سیستم دزدگیر، کنترلر یا مدار شما به کنتاکت NO نیاز دارد، نسخه MC-51 مدل NO را انتخاب کنید.
آیا MC-51 برای دزدگیر مناسب است؟
بله. سنسور مغناطیسی MC-51 یکی از انواع کنتاکت‌های مغناطیسی مورد استفاده در مدارهای اعلام وضعیت و سیستم‌های امنیتی است. این سنسور با تشخیص تغییر فاصله میان آهنربا و Reed Switch، تغییر وضعیت الکتریکی ایجاد کرده و سیستم متصل می‌تواند از این تغییر برای تشخیص وضعیت درب یا پنجره استفاده کند. منابع فنی MC-51 نیز کاربرد آن را در درب، پنجره و سیستم‌های حفاظتی تأیید می‌کنند.
جمع‌بندی
سنسور مغناطیسی MC-51 مدل NO انتخابی مناسب برای پروژه‌هایی است که به یک کنتاکت مغناطیسی سیم‌دار، کم‌حجم و مقاوم برای تشخیص وضعیت درب و پنجره نیاز دارند. بدنه آلیاژ روی، نصب سطحی، عملکرد مبتنی بر Reed Switch و قابلیت اتصال به مدارهای کنترلی و امنیتی، این محصول را برای استفاده در دزدگیر اماکن، درب‌های پارکینگ، پنجره‌ها، کرکره‌ها، کابینت‌ها و تجهیزات مختلف مناسب کرده است.
اگر به دنبال یک سنسور مغناطیسی درب و پنجره MC-51 با کنتاکت NO برای تشخیص باز و بسته شدن ورودی هستید، این مدل می‌تواند گزینه‌ای کاربردی برای سیستم‌های حفاظتی و کنترلی باشد.
